Основные преимущества UMA

Это стандарт, утвержденный 3GPP и принятый основными производителями сетевого оборудования и пользовательских терминалов

• Гарантируется единый набор услуг:

- единый телефон со всеми необходимыми функциями (телефонный справочник, настройка и т.д.) и единый телефонный номер для нелицензируемого беспроводного доступа и доступа к услугам GSM/EDGE

- единый счет за телефонные переговоры

- единый набор услуг для голоса и данных, независимо от типа доступа (голосовая почта, SMS, MMS, WAP и т.д.)

- прозрачная мобильность для голоса и данных с беспрепятственным переключением между нелицензируемым беспроводным доступом и сетями GSM/EDGE

- дешевые услуги связи через домашние и общественные точки беспроводного доступа

- высокое качество (особенно в помещениях)

- безопасная связь через туннели IPSec между терминалом и сетью UMA

- использование существующих точек доступа без каких бы то ни было изменений, поскольку UMA может работать с любыми точками доступа

• Разгрузка существующих сетей доступа GSM/EDGE (RAN) и наращивание емкости сетей мобильного доступа при расходах (CAPEX и OPEX), меньших, чем при развертывании классических сетей GSM/EDGE

- Сокращение оттока абонентов за счет быстрого реагирования на жалобы о плохом качестве связи в помещениях и высоких тарифах

-  Первое полномасштабное решение для конвергенции фиксированной и мобильной связи:

- превращение мобильного телефона в единственный телефон (захват доходов от фиксированной связи)

- повышение мобильности абонентов и расширение возможностей широкополосного доступа

• UMA открывает дорогу множеству интересных бизнес-моделей. Вот некоторые из них:

- поставщик мобильных услуг (оператор мобильной связи или оператор фиксированной широкополосной связи) может стать виртуальным оператором (MVNO), что позволит расширить покрытие и повысить качество связи при сокращении расходов

- фиксированный широкополосный оператор может повысить ценность фиксированного доступа, превратившись в виртуального оператора (MVNO) с технологией UMA или в поставщика оптовых широкополосных услуг мобильным операторам

- мобильные операторы могут привлекать к сотрудничеству виртуальных операторов (MVNO)

Основные преимущества решения Alcatel UMA

Решение Alcatel UMA:

• Хорошо интегрируется с опорными сетями Alcatel и решениями IMS, сокращая капитальные и текущие расходы заказчика:

- для управления всеми решениями используется единый центр эксплуатации и поддержки;

- в одном и том же сетевом узле можно устанавливать все продукты доступа Alcatel: Alcatel 1430 ngHLR (Next-Generation Home Location Register), Alcatel 1430 IM-HSS (IP Multimedia-Home Subscriber Server), сервер ААА (Authentication, Authorization, Accounting) и базы данных для беспроводных сетей Wi-Fi (WLAN) и UMA

- в сетевом узле Alcatel 5020 WCS (Wireless Call Server) можно установить call-сервер NGN MSC (Mobile Switching Center), сервер UNC (UMA Network Controller) для сетевого сегмента с коммутацией каналов, а также реализовать две основных функции IMS: CSCF (Call Session Control Function – функция управления вызовами) и MGCF (Media Gateway Control Function – функция управления медиашлюзами)

• Уникальная архитектура, сочетающая UMA и опорные сети NGN с коммутацией каналов:

- оптимизация требований к транскодерам, потому что в опорной сети имеется пул транскодеров для GSM и для UMA; кроме того, поддерживается работа без транскодеров (TrFO – Transcoder-Free Operation)

- гибкое проектирование и внедрение, благодаря сочетанию UNC и MSC в ходе модернизации существующих систем Alcatel NGN MSC с оптимизированной обработкой сигнализации для определения местоположения и поддержки хэндовера при взаимном наложении зон покрытия MSC для GSM и UMA

• Мощные механизмы определения местоположения, позволяющие точно обрабатывать экстренные вызовы и решать задачи дифференцированной тарификации

• Обеспечивается взаимодействие с корпоративными SIP-сетями, так как корпоративный коммутатор UMA правильно маршрутизирует вызовы и преобразует сигнализацию SIP и UMA

• Данное решение готово к развертыванию технологии IMS. По мере развития стандартов, оно будет взаимодействовать с решениями WLAN для мобильного широкополосного доступа и передачи данных

Как работает решение UMA

Чтобы предоставить пользователям беспрепятственный доступ, стандарт определяет функции сетевого контроллера UNC (UMA Network Controller) и соответствующих протоколов, которые поддерживают безопасный транспорт сигнализации GSM/GPRS и пользовательского трафика по каналам IP.

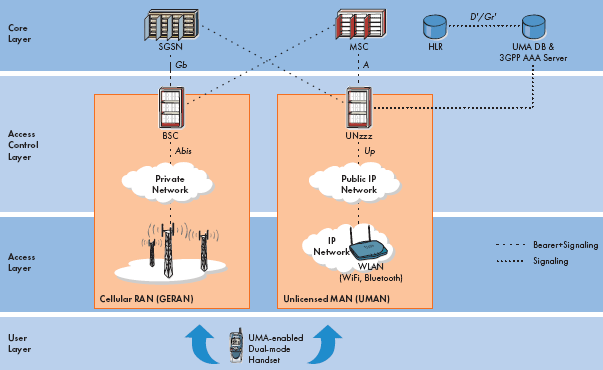

Как работает UMA

1. Мобильный абонент с двухрежимным терминалом UMA попадает в зону действия сети нелицензируемого беспроводного доступа, с которой данный терминал UMA может взаимодействовать.

2. После подключения терминала UMA к точке доступа он связывается с контроллером UNC по широкополосной IP-сети общего пользования для аутентификации, авторизации и доступа к услугам GSM и GPRS по беспроводной сети нелицензируемого доступа.

3. В случае успешной авторизации происходит обновление информации о местоположении абонента, которая хранится в опорной сети.

4. В зависимости от конфигурации терминала UMA, мобильная связь устанавливается либо с нелицензируемой мобильной сетью доступа (UMAN) или сетью GSM/EDGE RAN.

5. Роуминг. Когда абонент UMA выходит из зоны покрытия сети нелицензируемого беспроводного доступа, к которой он подключен, UNC и терминал UMA обеспечивают роуминг с лицензируемой мобильной сетью. Этот процесс происходит автоматически незаметно для пользователя.

6. Хэндовер. Если абонент установил активное соединение GSM или GPRS и, не прерывая его, вошел в зону покрытия (или вышел из зоны покрытия) нелицензи руемой беспроводной сети, текущее соединение автоматически переключается на другую сеть без прерывания услуги. Хэндовер происходит незаметно для пользователя.

Архитектуры решения Alcatel UMA

Чтобы обеспечить гибкость решения Alcatel UMA и его бесшовную интеграцию в традиционные сети с коммутацией каналов и сети Mobile NGN, используются две архитектуры:

• Автономная архитектура UMA (Standalone UMA Architecture)
• Комбинированная архитектура NGN-UMA (Combined NGN-UMA Architecture)

Автономная архитектура UMA

Эта архитектура подходит любому заказчику UMA (мобильному оператору, виртуальному оператору, оператору широкополосного доступа). Она состоит из контроллера UNC (см. рисунок 2), связанного с опорной сетью через стандартные интерфейсы A и Gb.

Автономная архитектура UMA

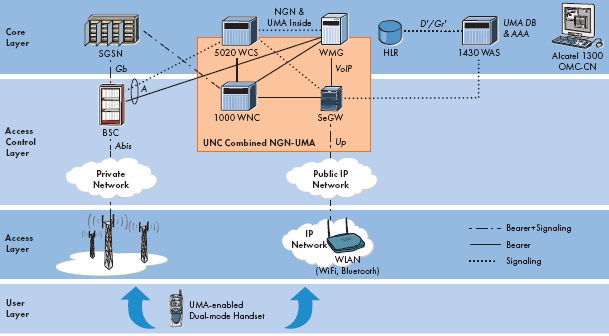

Комбинированная архитектураNGN-UMA

Эта архитектура предназначена для мобильных операторов, внедривших решение Alcatel NGN. Она хорошо сочетается с данным решением, основанным на мультистандартном call-сервере (программном коммутаторе) Alcatel 5020 WCS. Комбинированная система Alcatel Mobile NGN-UMA предоставляет мобильным операторам оптимальное решение, которое в полной мере использует существующие транскодеры, установленные в опорной сети (см. рисунок 3).

Компоненты решения Alcatel UMA

UNC состоит из следующих элементов:

• беспроводной контроллер IP-сетей Alcatel 1000 WNC (Wireless IP Network Controller) с функциями шлюза GPRS для передачи пакетной сигнализации и несущих (на уровне управления и пользовательском уровне)

• Alcatel 5020 WCS для голосовой сигнализации UMA (control plane). В комбинированной архитектуре NGNUMA он также поддерживает функцию call-сервера NGN MSC (control plane).

• Alcatel WMG (Wireless Media Gateway – беспроводной медиашлюз) для поддержки голосовой несущей UMA (user plane). В комбинированной архитектуре NGNUMA он также поддерживает функцию медиашлюза (user plane).

• SeGW (Security Gateway – шлюз безопасности). Служит для защиты UMA. В частности, он терминирует туннель IPSec, через который осуществляется связь с пользовательским устройством UMA.

Alcatel 1430 WAS (WLAN Access Server – сервер доступа WLAN) предоставляет серверу 3GPP AAA и базе данных UMA разнообразные интерфейсы для связи с системами активации (provisioning).

Alcatel 1300 OMC-CN (Operation & Maintenance Center for Mobile Core Networks – центр эксплуатации и поддержки мобильных опорных сетей) предоставляет полную поддержку FCAPS со стандартными интерфейсами "northbound" для подключения систем OSS. Кроме того, он используется для управления опорными сетями Alcatel и решениями IMS.

Клиентское программное обеспечение UMA устанавливается на двухрежимные терминалы GSM/EDGE и фиксированные беспроводные устройства (Bluetooth и WiFi) и обеспечивает полную прозрачность услуг.

Оптимальная комбинированная архитектура NGN-UMA
