Базовая станция "кабинетного типа" (для indoor-установки) Alcatel-Lucent LTE 700 МГц

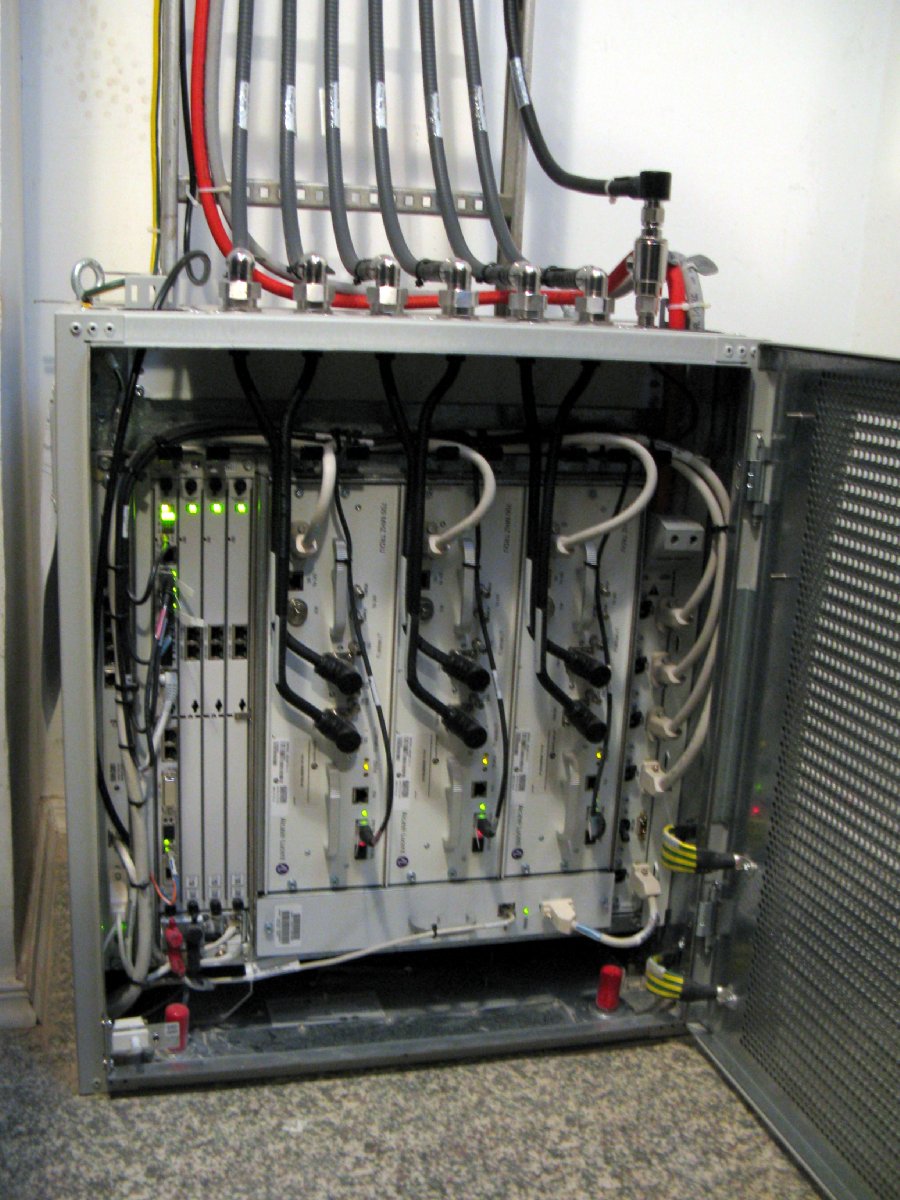

Базовая станция "кабинетного типа" (для indoor-установки) Alcatel-Lucent LTE 700 МГц. Слева вертикально установлен baseband-unit - низкочастотная часть базовой станции, своего рода компьютер, управляющий радиотрансиверами. Справа от него - три модуля Alcatel-Lucent RDU 700 Мгц - это и есть радио, образующие трехсекторную конфигурацию eNodeB LTE.

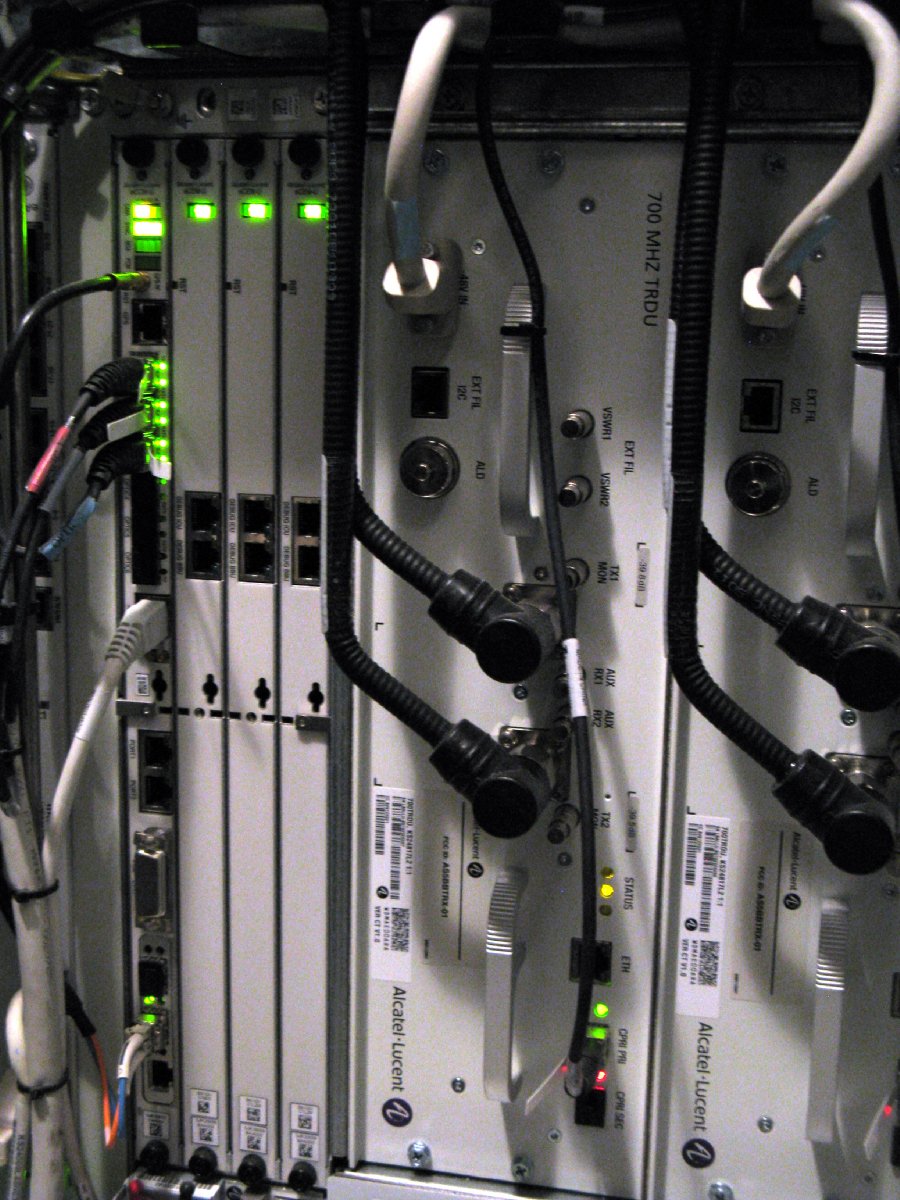

Чуть крупнее "начинка" базовой станции "кабинетного типа" (для indoor-установки) Alcatel-Lucent LTE 700 МГц. Слева вертикально установлен baseband-unit - низкочастотная часть базовой станции, своего рода компьютер, управляющий радиотрансиверами. Справа от него - модули Alcatel-Lucent RDU 700 Мгц - это и есть радиотрансиверы, образующие трехсекторную конфигурацию eNodeB LTE.

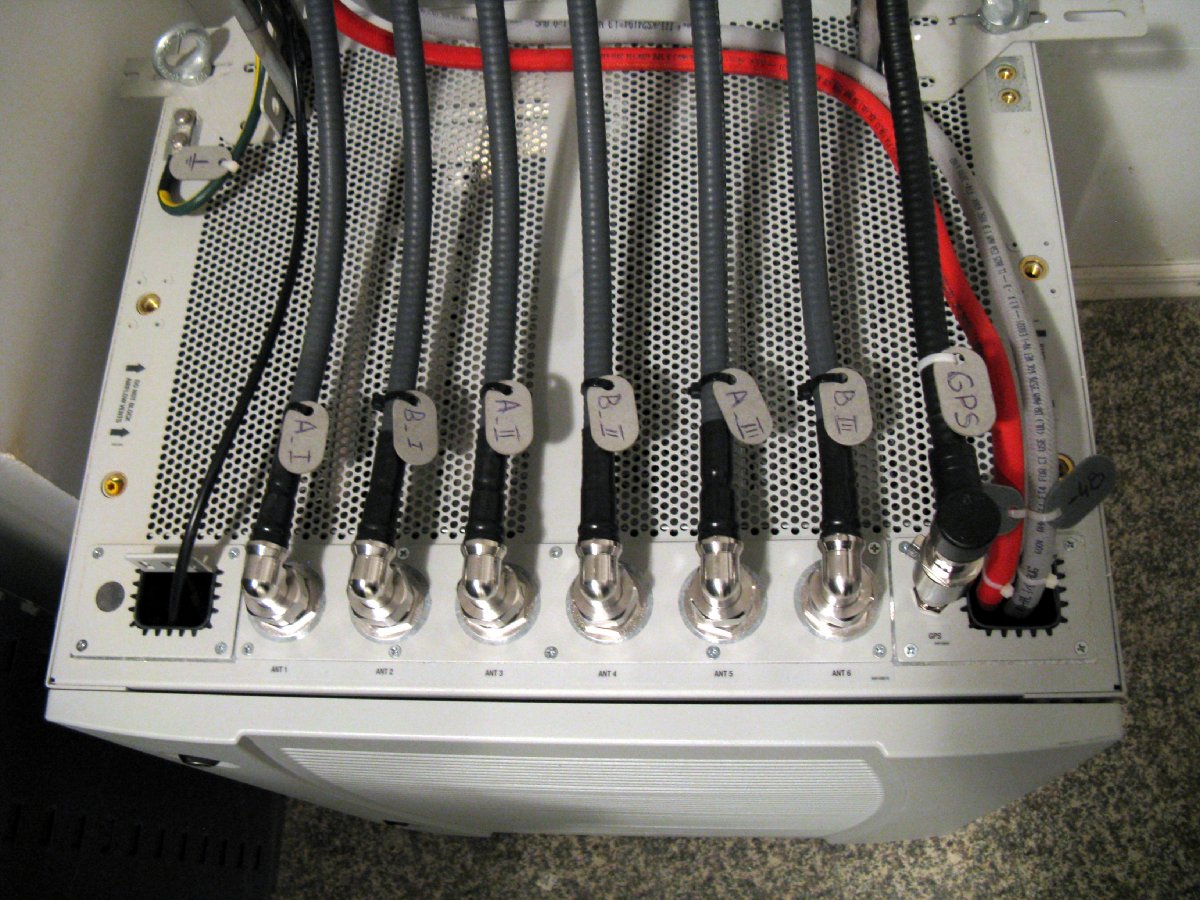

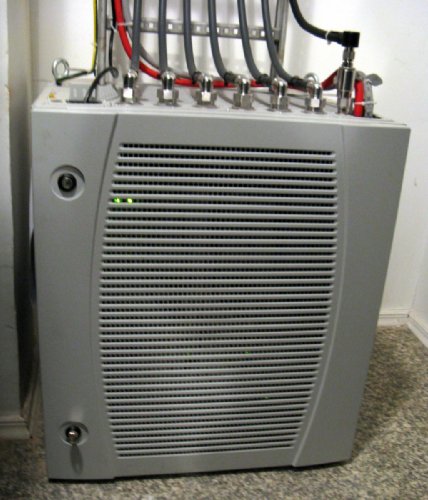

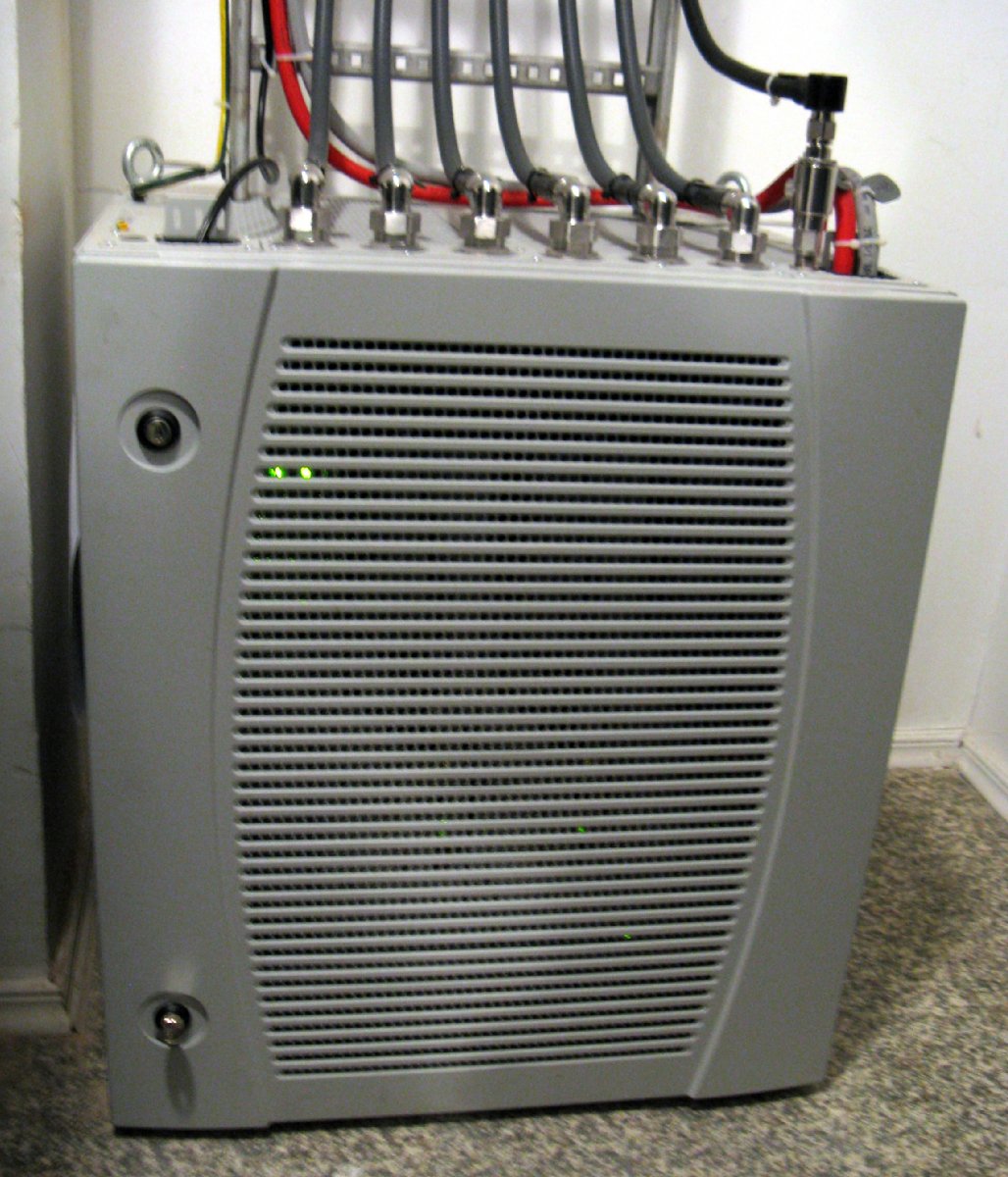

На верхнюю панель базовой станции "кабинетного типа" (для indoor-установки) Alcatel-Lucent LTE 700 МГц выведены разъемы для подключения фидеров и GPS-антенны.

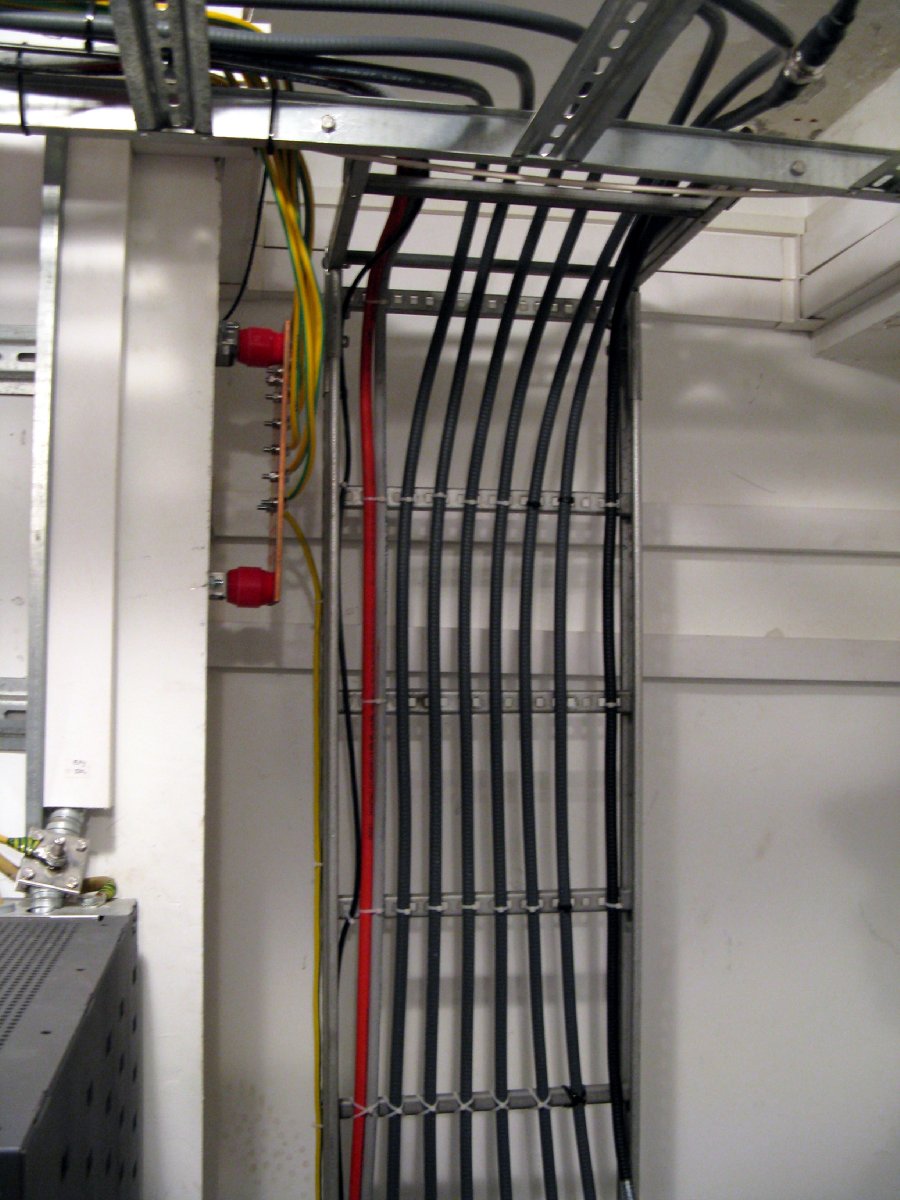

Разводка фидеров от базовой станции "кабинетного типа" (для indoor-установки) Alcatel-Lucent LTE 700 МГц

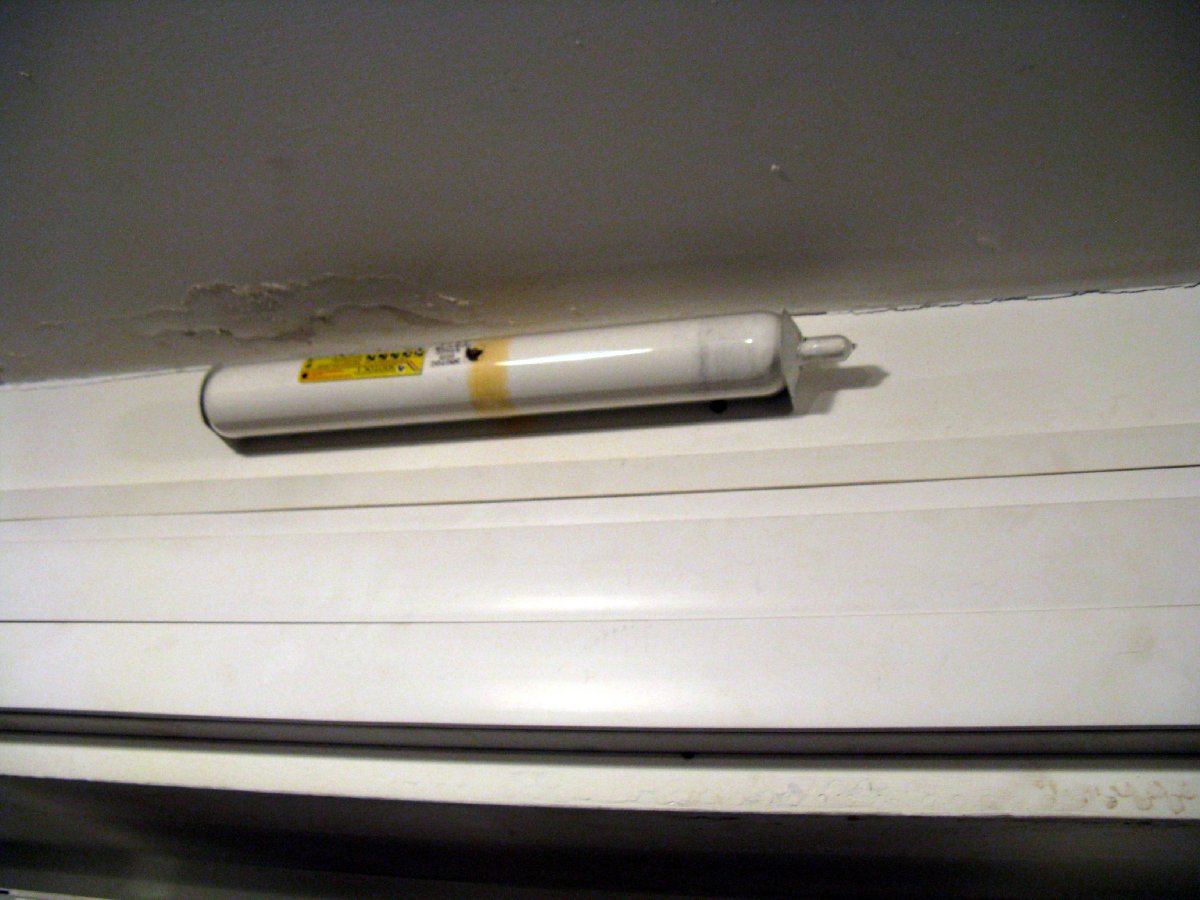

Порошковый огнетушитель - он автоматически включится, если сенсор почувствует огонь в помещении

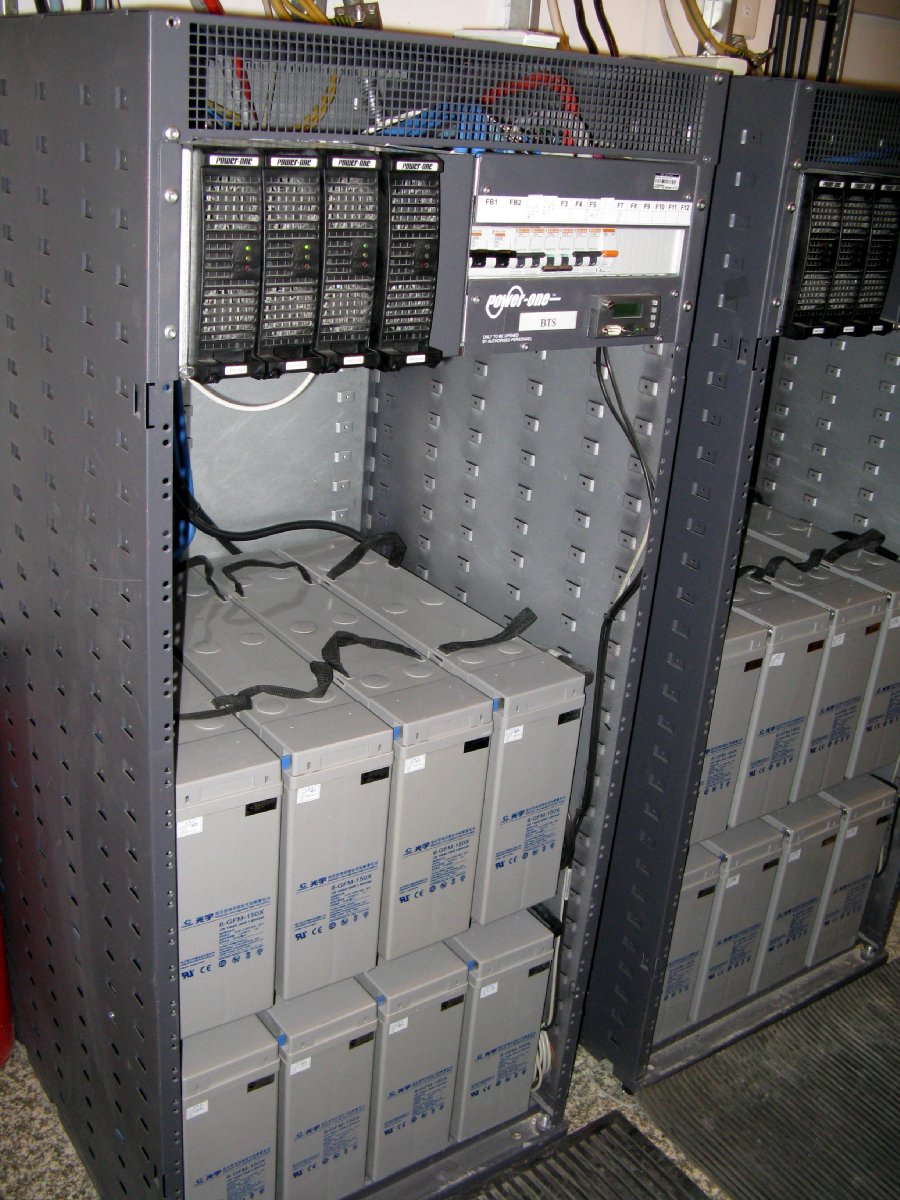

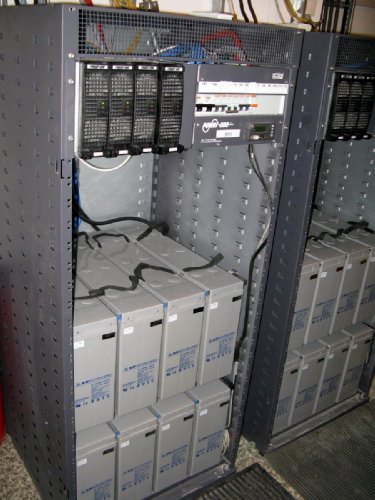

Аппаратура питания базовой станции. Сверху выпрямители, ниже блок аккумуляторных батарей, способных обеспечить бесперебойное питание сайта в течение нескольких часов. Потребляемая мощность (это весь сайт, включая оборудование 2G) - >3 кВт.

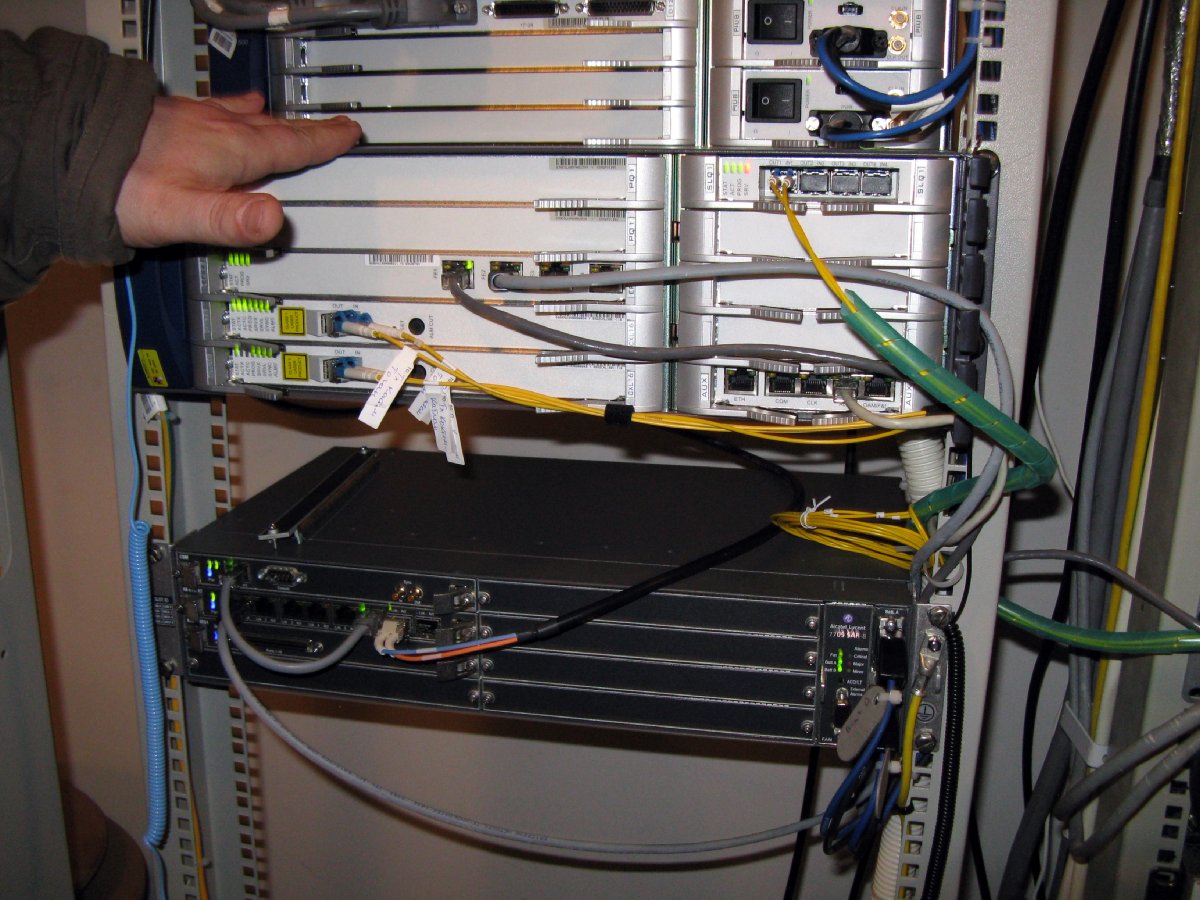

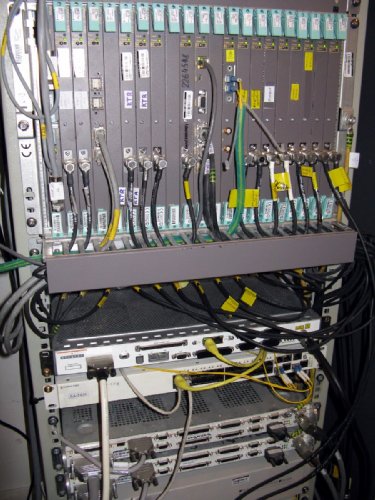

Две стойки заняты оборудованием SDH и сопряжением сайтов с опорной оптоволоконной сетью.

Две стойки заняты оборудованием SDH и сопряжением сайтов с опорной оптоволоконной сетью. До одной из базовых станций  LTE 700 в Алматы мы добрались уже после того, как стемнело. Признаться, было страшновато карабкаться по металлической лесенке на неогороженную крышу здания, чтобы посмотреть антенное хозяйство. Но мы все же поднялись и вот несколько снимков.

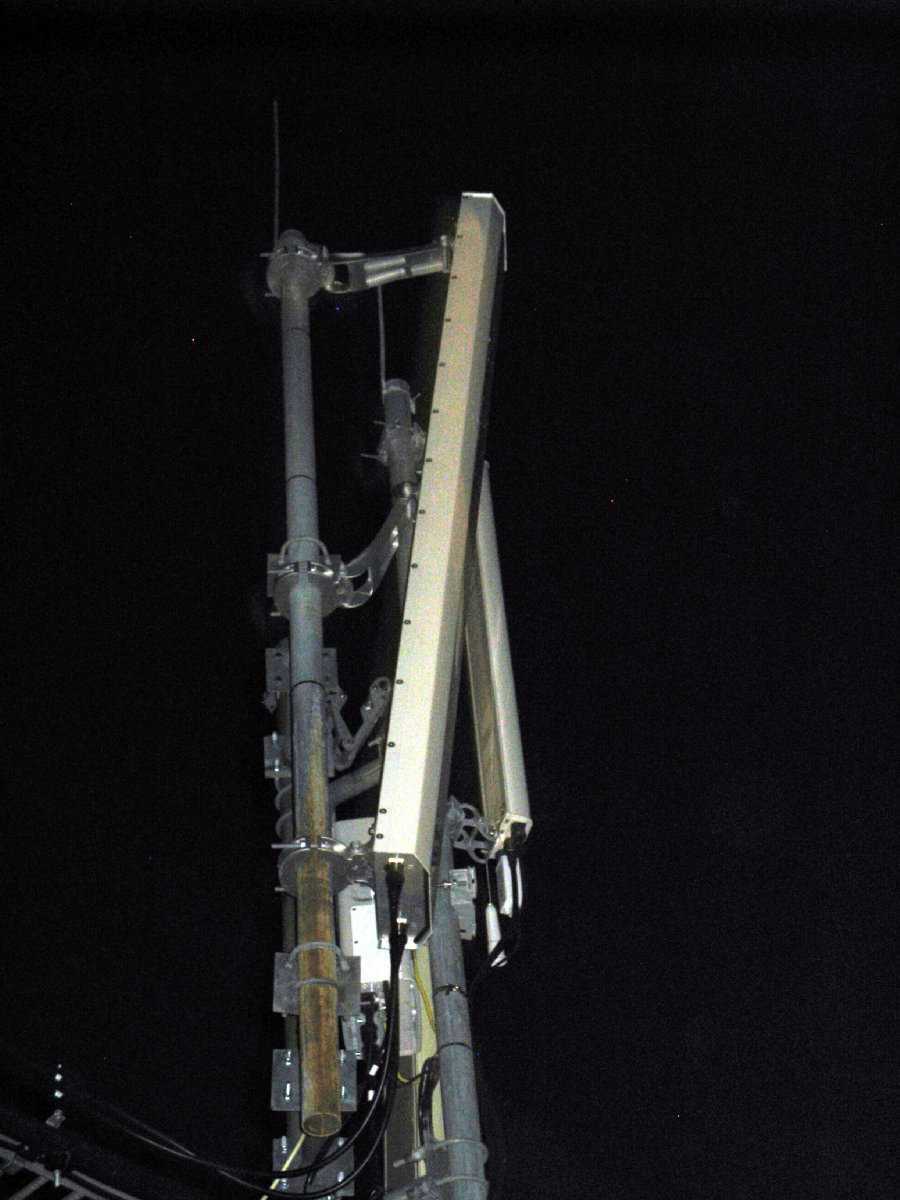

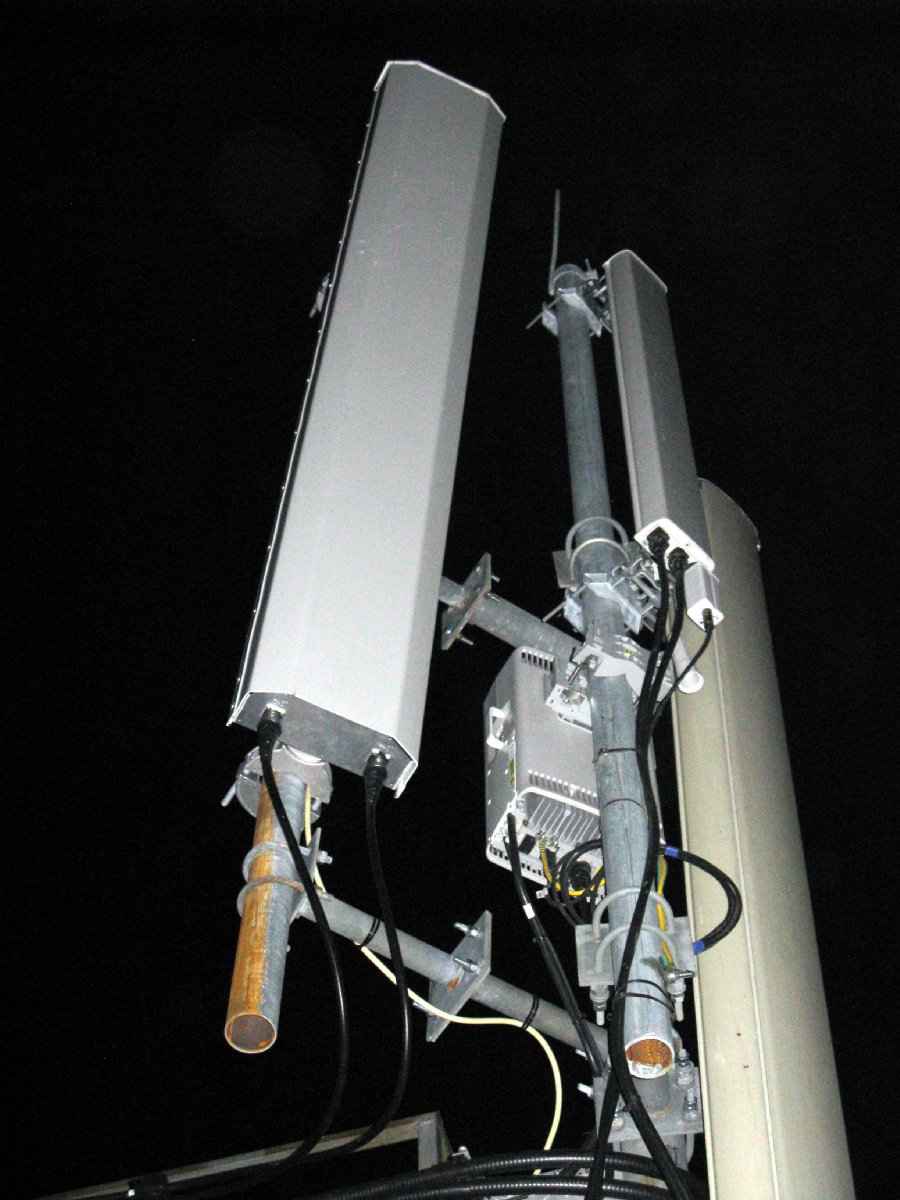

Антенное хозяйство. Один сектор трехсекторной базовой станции. До одной из базовых станций  LTE 700 в Алматы мы добрались уже после того, как стемнело. Признаться, было страшновато карабкаться по металлической лесенке на неогороженную крышу здания, чтобы посмотреть антенное хозяйство. Но мы все же поднялись и вот несколько снимков.

Вот эта большая кросс-поляризованная антенна RFS (слева) для диапазона 700 МГц и обеспечивает один из трех секторов LTE 700. Другие антенны на крыше производства Kathrein используются для сети GSM.
