регулировка угла электрического наклона диаграммы направленности -- антенны для базовых станций 2G / 3G

Принципиальное отличие антенн при организации системы регулировки электрического наклона ДН состоит в конструкции регулируемого фазосдвигателя. Одни производители используют линейные устройства сдвига фазы, другие поворотные.

Например, в антеннах Powerwave регулятор представляет собой параллельные полосковые линии на единой печатной плате, над которыми перемещается пластина из диэлектрика. При перемещении пластины изменяется диэлектрическая проницаемость линии, и, следовательно, – скорость распространения волны в ней. При введении диэлектрика в линию скорость волны замедляется, что приводит к запаздыванию фазы сигнала и наоборот.



регулировка угла электрического наклона диаграммы направленности

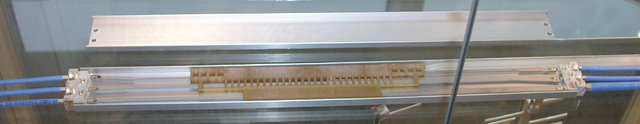

Внутреннее строение устройства регулировки фазового сдвига запитки антенны Powerwave.



Шток управления жёстко соединён с пластиной, т.к. линейное перемещение пластины из диэлектрика плавно изменяет фазу запитки элементов антенны: примерно 1 см перемещения штока изменяет угол наклона ДН на 1°.

регулировка угла электрического наклона диаграммы направленности

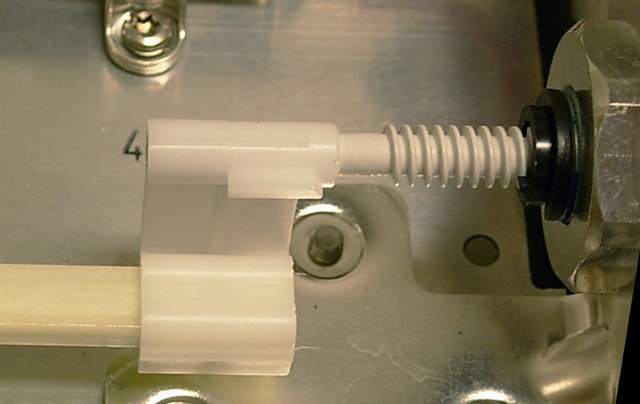

Привод устройства регулировки фазового сдвига запитки антенны Powerwave 7720.0



В антеннах Andrew используется подобная система, однако устройство состоит из отдельных полосковых линий, рассредоточенных по корпусу антенны, приводимых в действие системой рычагов.

В конструкции дипольных панельных антенн часто встречаются поворотные устройства изменения фазы (например, в антеннах Kathrein). Полный диапазон регулировки угла электрического наклона ДН антенны соответствует углу поворота фазосдвигателя примерно на 90°. Для «растяжения» шкалы регулировки, используется сложный механический привод с системой рычагов (и даже с червячной передачей). Это усложняет конструкцию антенны, снижает механическую надёжность привода, а главное, точность установки электрического угла наклона ДН антенны.



регулировка угла электрического наклона диаграммы направленности

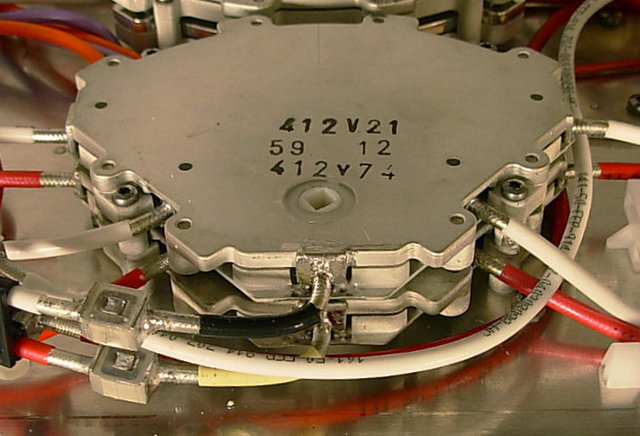

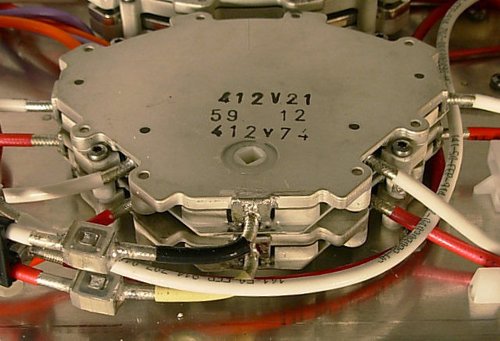

Поворотное устройство изменения фазы антенны Kathrein



регулировка угла электрического наклона диаграммы направленности

регулировка угла электрического наклона диаграммы направленности

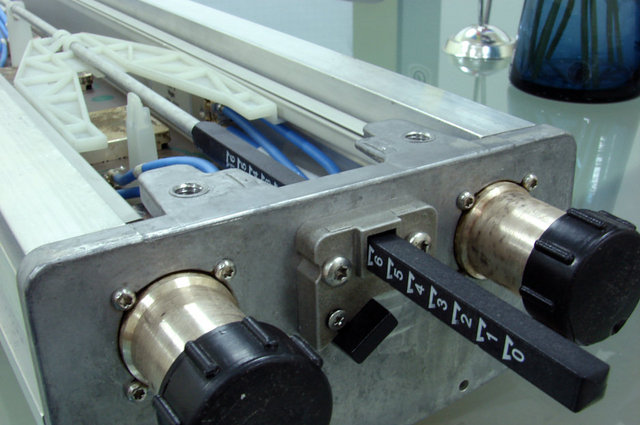

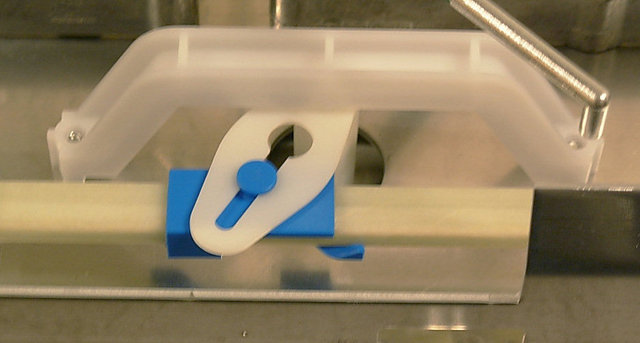

Механический привод устройства изменения фазы антенны Kathrein




© Андрей Голубев, эксперт Raycom по системам связи, MForum.ru
