Панельная X-pol антенна из двух независимых систем излучателей, расположенных симметрично вдоль отражающего экрана с наклоном +45 и -45 градусов, формирующих ДН с шириной основного лепестка в горизонтальной плоскости 65 или 90 градусов.

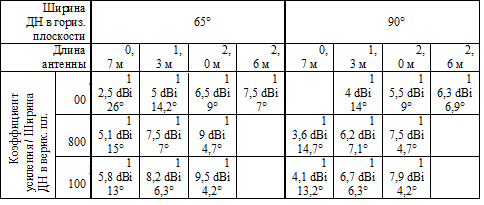

Коэффициент усиления, а, следовательно, и ширина ДН в вертикальной плоскости, зависит от количества излучающих элементов в антенной решётке. Расстояние между излучающими элементами подбирается таким образом, что бы получить минимальный уровень боковых лепестков, Поэтому при определённой длине корпуса панельной антенны можно расположить ограниченное количество элементов. Наиболее часто встречаются длины панельных антенн 0,7, 1,3 и 2,0 м. Многодиапазонные антенны могут иметь длину и 2,6 м. Типовые значения коэффициента усиления и ширины ДН в вертикальной плоскости в зависимости от длины корпуса антенны приведены в таблице:

Возможность настройки излучателей X-pol антенн на работу в любом диапазоне позволяет выпускать на их базе многодиапазонные антенны 900/1800/2100 МГц с заданными характеристиками и независимой регулировкой угла наклона ДН в каждом частотном диапазоне. В пределе, в одном корпусе удаётся разместить до девяти независимых X-pol антенн, образующих, например, полноценный антенный комплекс для трёхсекторной БС.

Для обеспечения эффективного разнесённого приёма, вектора поляризации X-pol антенн должны быть ортогональны друг другу, а требуемая поляризационная развязка между двумя антеннами (коэффициент кроссполяризации) сохраняться в широком секторе азимутальных углов.

Следует отметить, что для обеспечения необходимых градиентов мощности по краям зоны покрытия, антенны для сетей UMTS имеют, как правило, более низкий уровень боковых лепестков, по сравнению с X-pol антеннами для сетей GSM.

X-pol антенны выпускаются указанными выше производителями в достаточно широком ассортименте, позволяющем строить сети UMTS любой конфигурации. При этом двухдиапазонные и трёхдиапазонные антенны обеспечивают возможность использования при построении сетей UMTS имеющиеся БС сетей GSM.

Публикации:

2011.09.09 Конструкции панельных X-pol антенн, Андрей Голубев, эксперт RayCom
