Телеком: Миллиметровый диапазон и 5G - опыт Qualcomm

16.04.2019, MForum.ru

MForum.ru на Facebook. Подпишись!


Часто приходится слышать, что миллиметровый диапазон частот не годится для развития 5G здесь и сейчас, что эти частоты станут актуальными еще не скоро, через несколько лет. С этим вряд ли согласятся американцы, которые собираются выставить на аукцион 3600 МГц в трех диапазонах миллиметровых частот. А разработчики уже располагают протестированными решениями для этих диапазонов. В 2019 году мы не увидим активного развития сетей 5G в миллиметровом диапазоне. А вот в 2020 году это может стать реальностью в отдельных странах. Только этот диапазон позволит добиться по-настоящему высоких скоростей передачи информации в сетях 5G.

На MWC2019 Qualcomm показывал видео с интересными сценариями пользования наружной сетью 5G миллиметрового диапазона, как вне помещений офиса, так и, в отдельных случаях, в помещениях. Для вас - слайд-шоу с моими комментариями.

Qualcomm 5G в миллиметрах

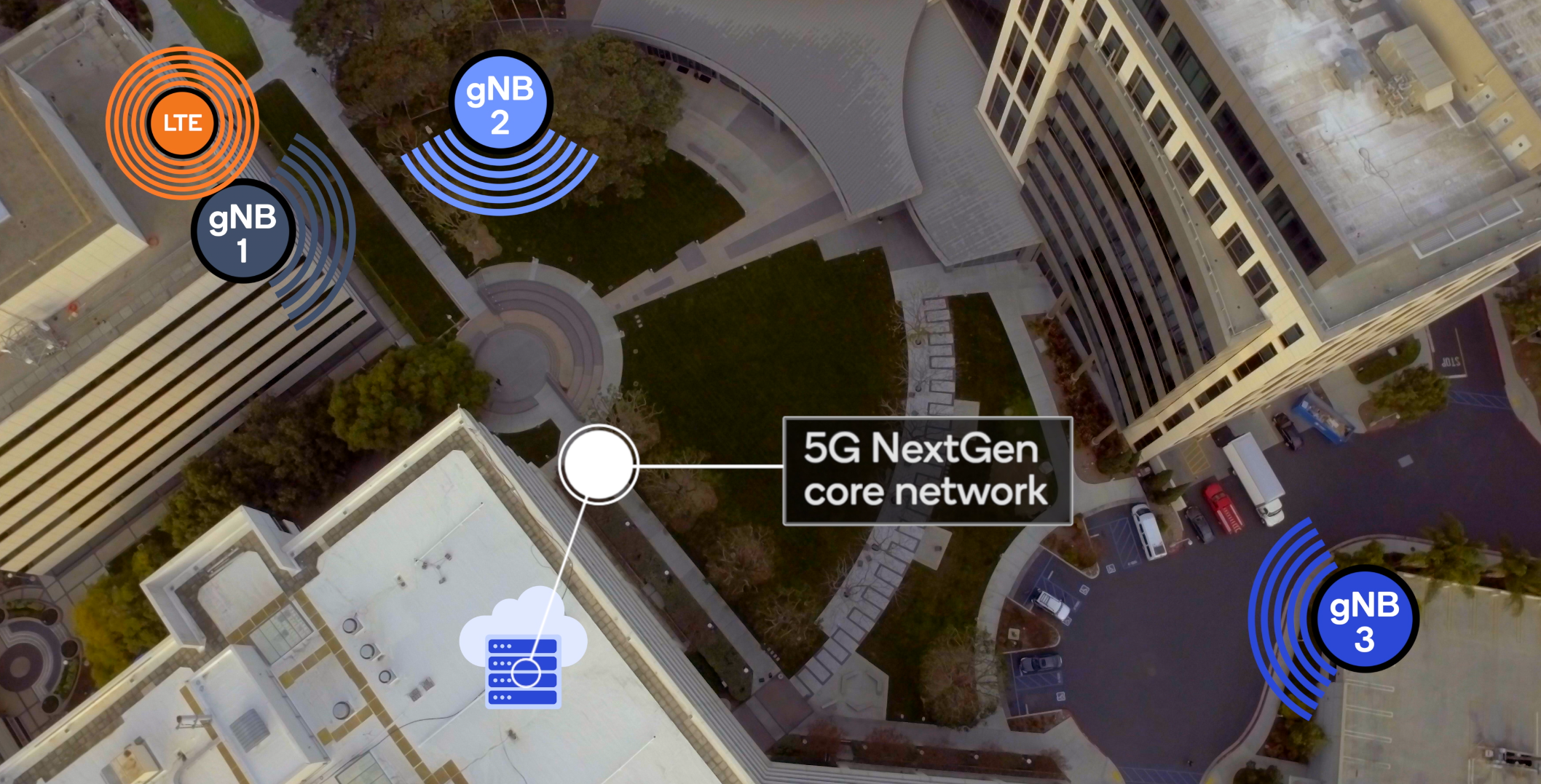

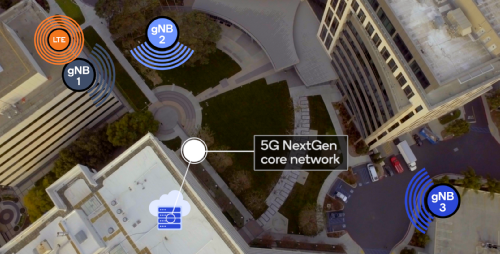

На фото представлен кампус Qualcomm в Сан-Диего, Калифорния - видны три здания и базовые станции сетей 5G и LTE. Покрытие 5G в диапазоне 28 ГГц (диапазон миллиметровых волн) обеспечивают три малых соты 5G NR - одна установлена на крыше здания, другая на стене здания, третья - во дворе на трубостойке. Также здесь есть макросота LTE, обеспечивающая покрытие кампуса.

Сеть 5G относится к типу NSA, то есть она опирается на ядро и другие ресурсы сети LTE. Это обеспечивает повышение надежности подключения, поскольку в случаях, когда пользовательское устройство оказывается вне покрытия сети 5G в миллиметровом диапазоне частот, связь не прерывается, а переключается в режим LTE (фоллбэк) и затем возвращается в режим 5G, когда это вновь становится возможным.

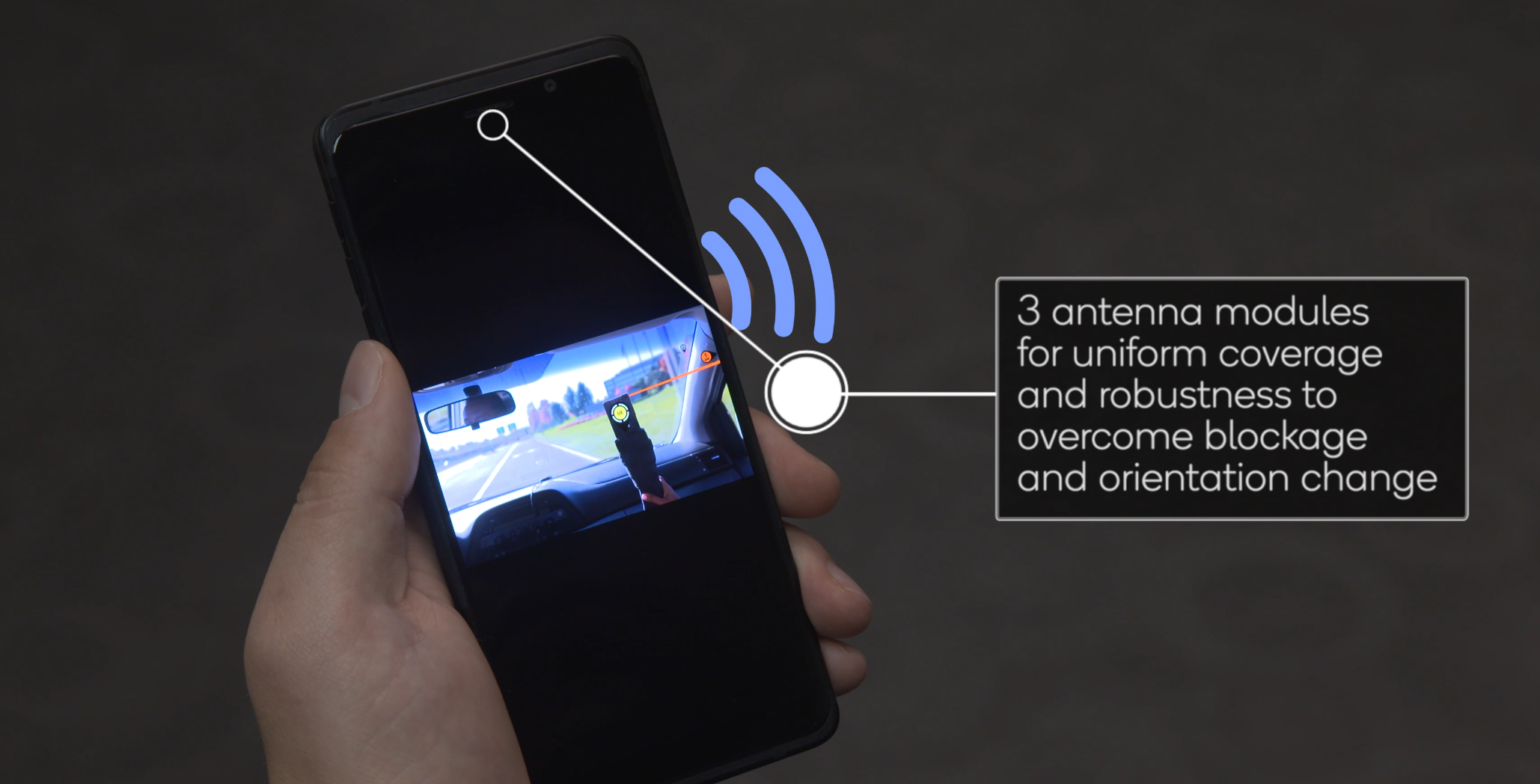

Для показов работы этой сети используется тестовое абонентское устройство на базе модема Qualcomm X50 5G, поддерживающего как частоты sub6, так и миллиметрового диапазона частот. В аппарате - 3 антенных модуля миллиметрового диапазона, два из которых установлены на левом и правом торце терминала, а третий - на верхнем торце.

Qualcomm 5G в миллиметрах

Такой дизайн терминала и сети обеспечивает высокую надежность подключения даже в случаях, когда луч от антенны базовой станции 5G перекрывается рукой, телом абонента или другими препятствиями. Качество подключения практически не зависит от ориентации терминала в пространстве - использование трех пространственно разнесенных антенных модулей формирует близкую к сферической диаграмму направленности антенн терминала.

Qualcomm 5G в миллиметрах

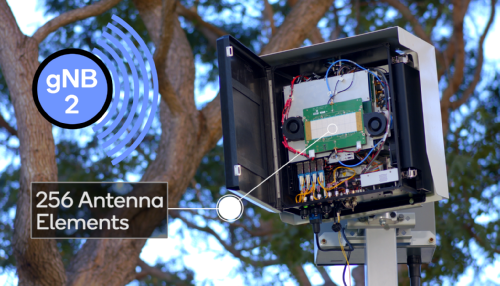

Так выглядит gNB - малая сота 5G c плоской цифровой активной антенной на 256 элементов для миллиметрового диапазона.

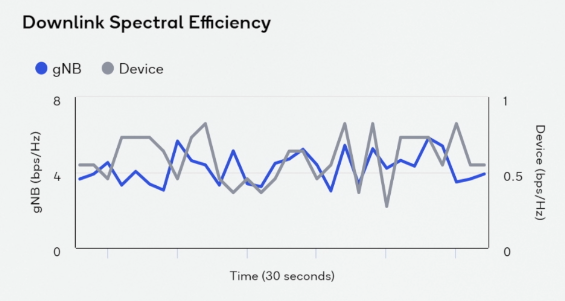

Сеть демонстрирует высокую спектральную эффективность даунлинка как базовой станции, так и терминала - в среднем стремящуюся к 4 бит/c на 1 Гц для базовой станции и около 0.5 бит/c на 1 Гц для терминала.

Qualcomm 5G в миллиметрах

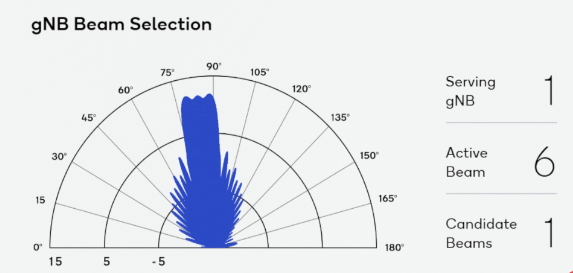

На диаграмме видно, что связь с терминалом обеспечивает активный луч с номером 6, при этом станция готова переключиться на связь с терминалом по лучу 1 в случае, если параметры луча 6 ухудшатся, например, из-за его перекрытия каким-либо препятствием. Базовая станция все время сравнивает качество связи по активному лучу и по другим лучам, выбирая лучшего кандидата из возможных.

Qualcomm 5G в миллиметрах

А вот так выглядит ситуация на стороне терминала.

Qualcomm 5G в миллиметрах

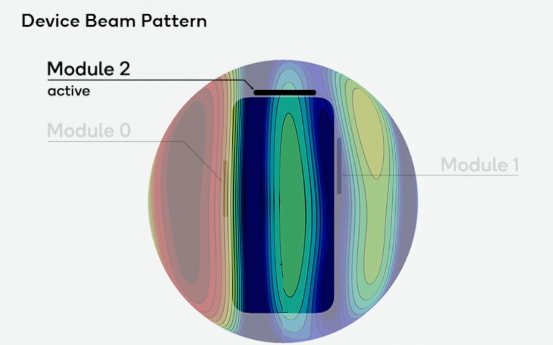

Видно, что сейчас активен антенный модуль 2, т.к. он в данный момент времени обеспечивает лучшие параметры связи. Но если что-то изменится, например, абонент переместит терминал или пальцы так, что закроет модуль 2 от луча gNB, тут же активируется тот из модулей, который сможет обеспечить работу с базовой станцией 5G в новой “конфигурации” ориентации устройства.

Вытянутые “эллипсы” - паттерны луча диаграммы направленности терминала.

Так обеспечивается мобильность, покрытие и надежность подключения.

Qualcomm 5G в миллиметрах

Подключенность обеспечивается, как в режиме “прямой видимости” антенн базовой станции и терминала, так и в условиях переотраженных сигналов.

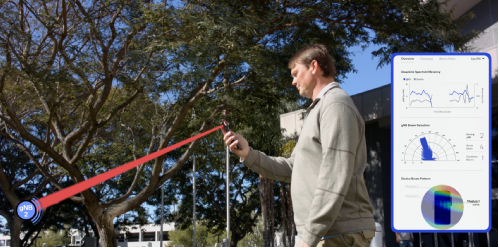

Сценарий 1. Прямая видимость

Qualcomm 5G в миллиметрах

Обратите внимание, сейчас работает другой антенный модуль в устройстве.

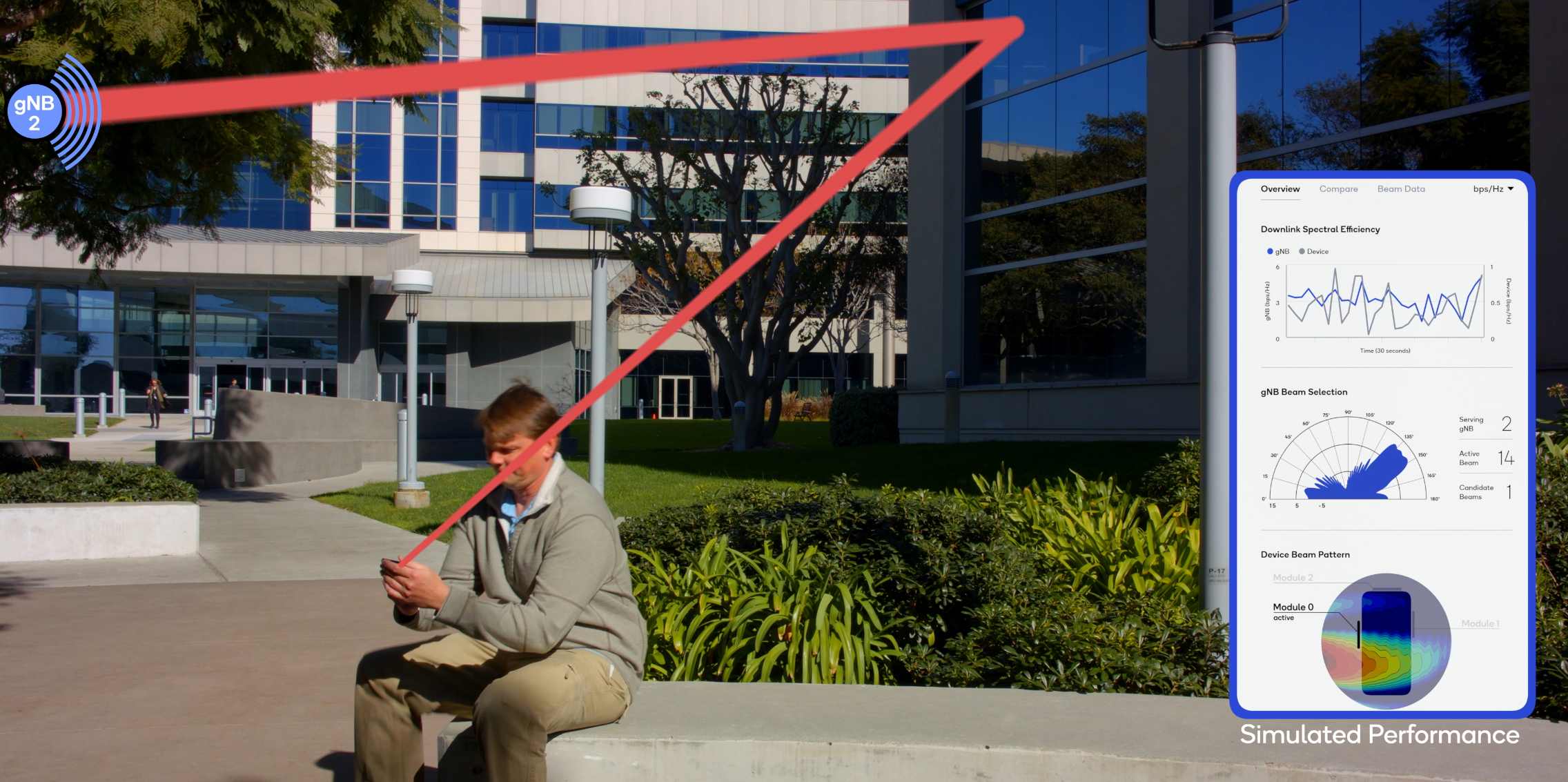

А вот, что должно происходить при переключении на переотраженный луч.

Qualcomm 5G в миллиметрах

Видим другой номер активного луча, связь обеспечивает другой антенный модуль. (Данные симулированные).

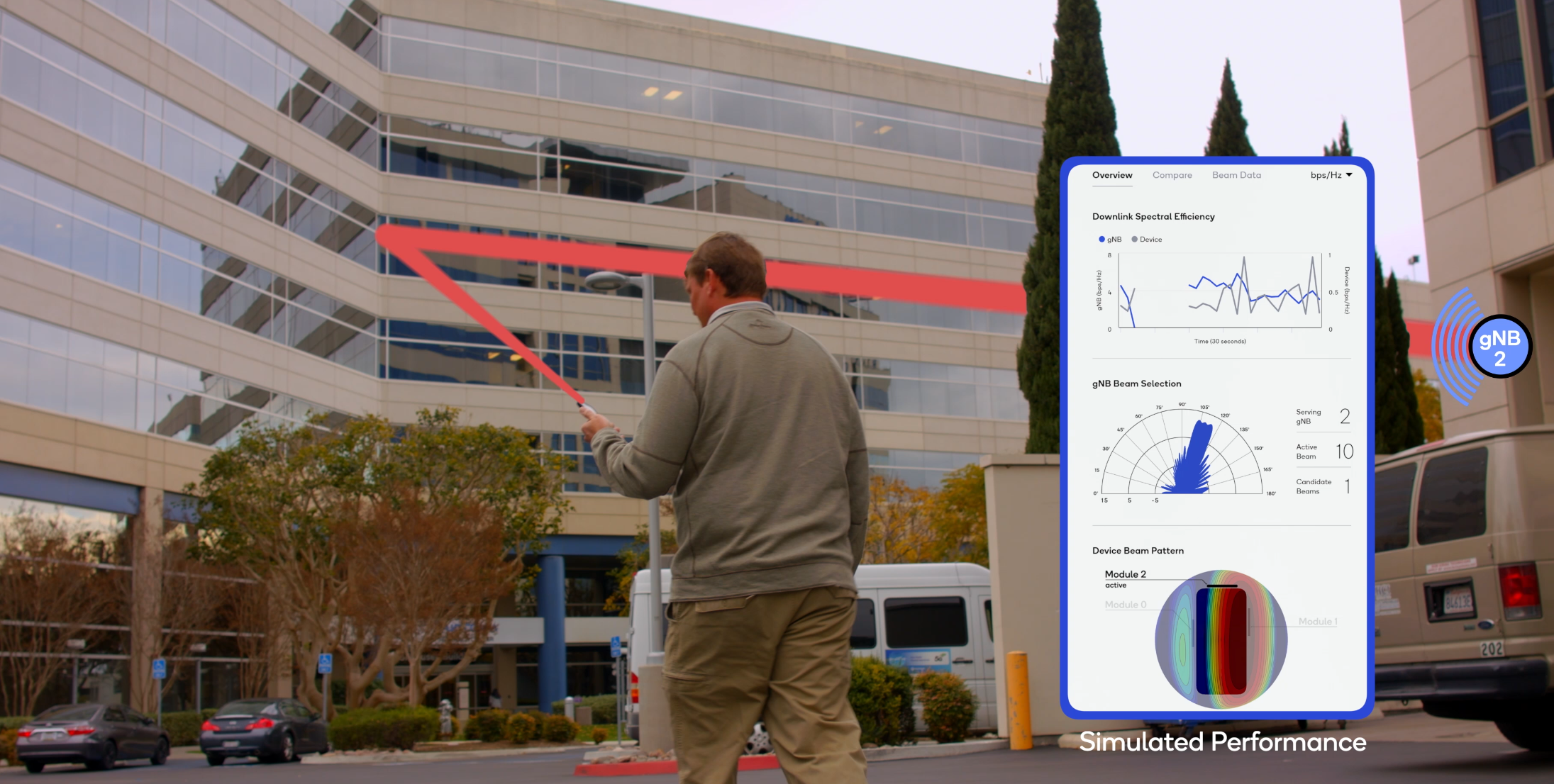

Сценарий 2. Работа на переотражении

Qualcomm 5G в миллиметрах

Возможность работы с переотраженными лучами существенно расширяет сформированную зону покрытия 5G в миллиметровом диапазоне.

Сеть LTE при этом обеспечивает роль надежного фундамента, всегда готовая подхватить обслуживание абонента в моменты, когда он выходит из зоны покрытия 5G или отдать абонента в сеть 5G в ситуации, когда это становится возможным.

Qualcomm 5G в миллиметрах

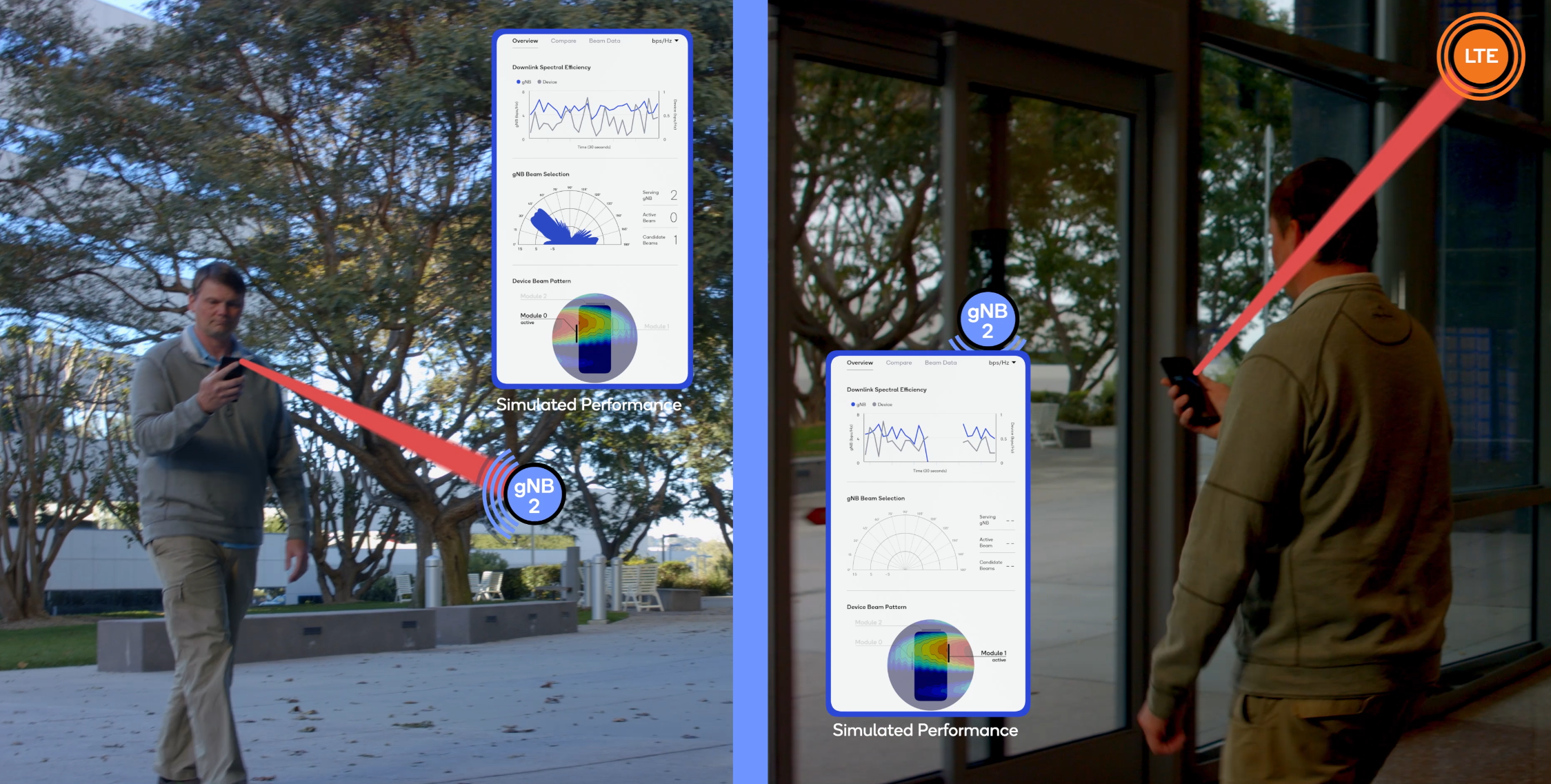

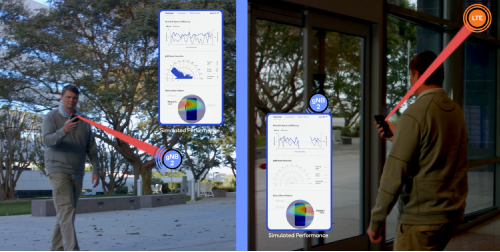

Слева абонент, входящий в здание. Его обслуживание обеспечивает gNB 5G. Справа - абонент, находящийся в здании, им пока что занимается сеть LTE.

Qualcomm 5G в миллиметрах

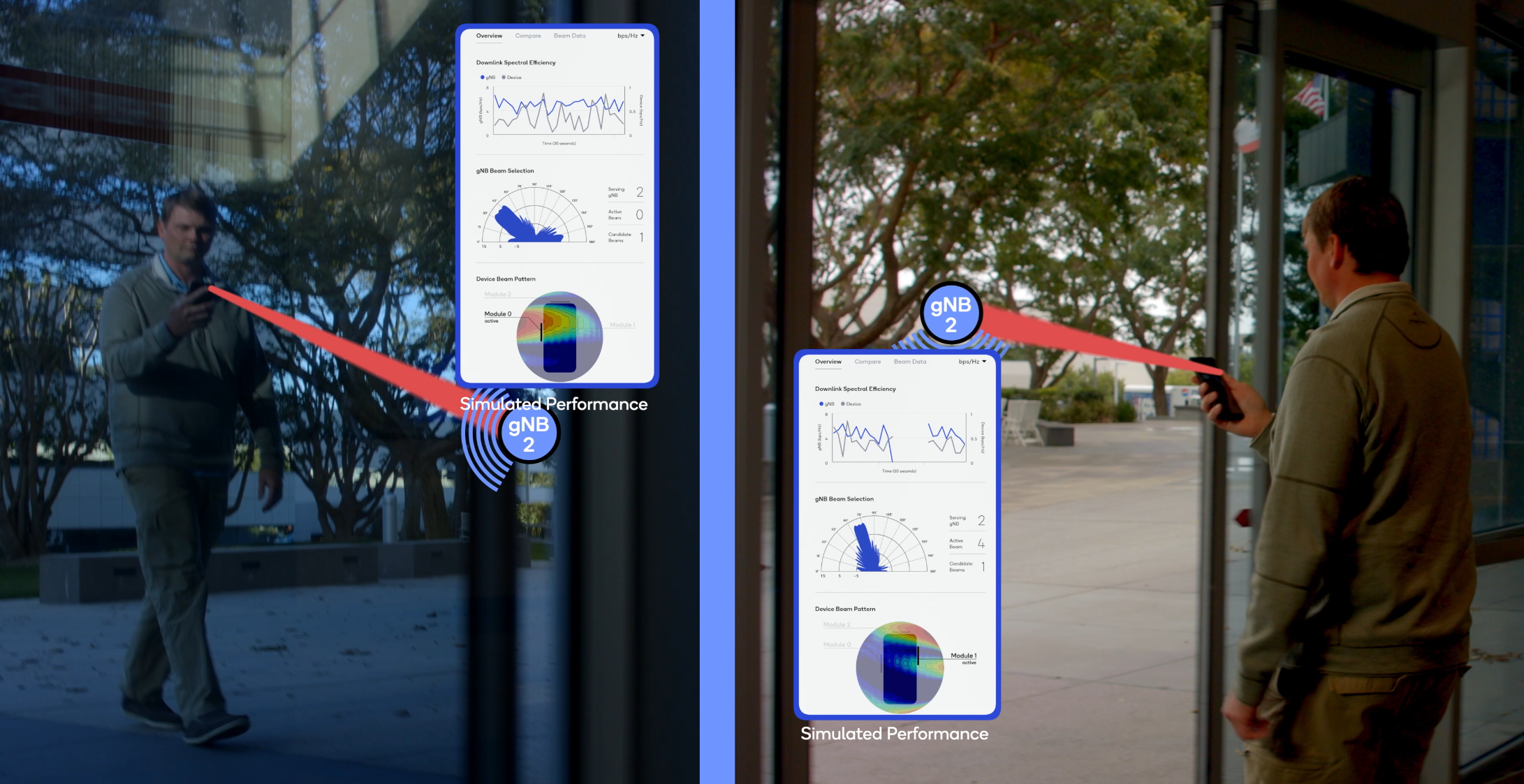

Условия изменились. Подходящий к зданию человек все еще обслуживается сотой 5G, а выходящий из здания человек, после того, как открылась ослаблявшая сигнал 5G входная дверь, перехвачен сетью 5G и теперь обслуживается ею.

Qualcomm 5G в миллиметрах

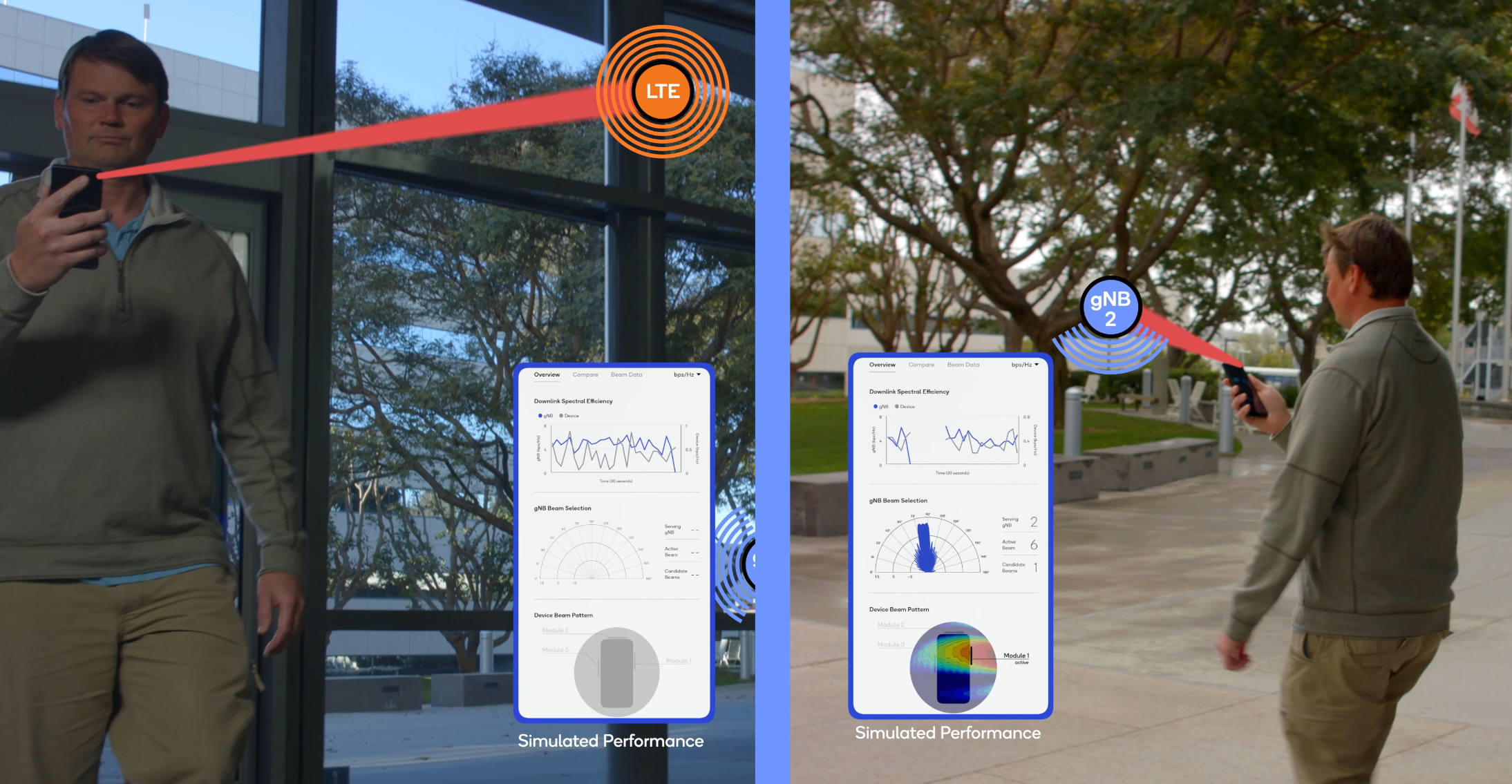

А теперь человек слева, который вошел в здание и своим корпусом перекрыл луч от базы 5G к своему терминалу, переключен на обслуживание сетью LTE, тогда как человек, который вышел из здания, теперь “ведется” лучом от базы 5G.

В отдельных случаях наружная сеть 5G миллиметрового диапазона может быть доступна и внутри помещений. Здесь также будут поддерживаться переотражения от зданий при изменении условий среды между антеннами.

Qualcomm 5G в миллиметрах

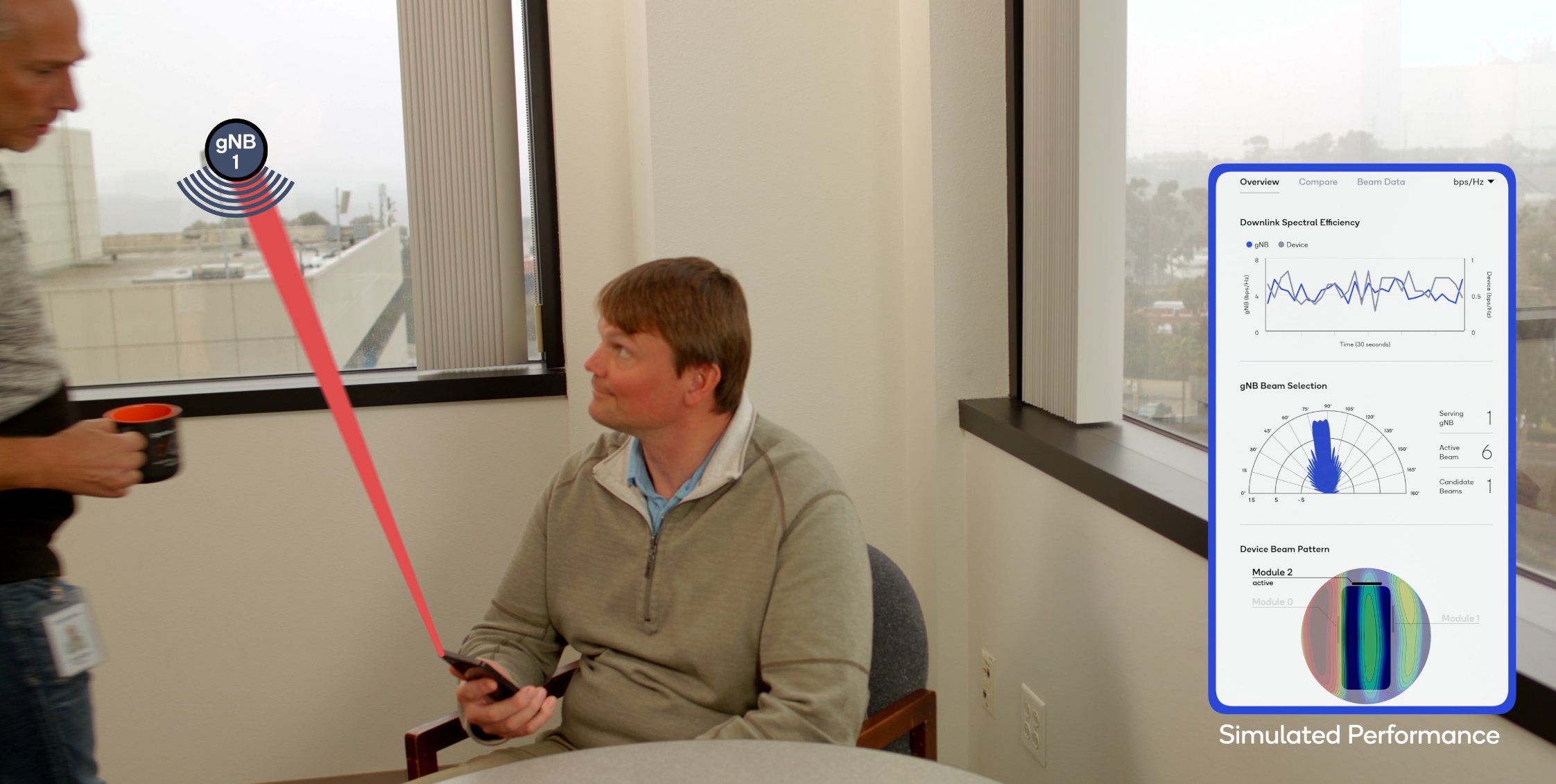

Видно, что первоначально сигнал принимался от базовой станции по “прямому лучу”.

Qualcomm 5G в миллиметрах

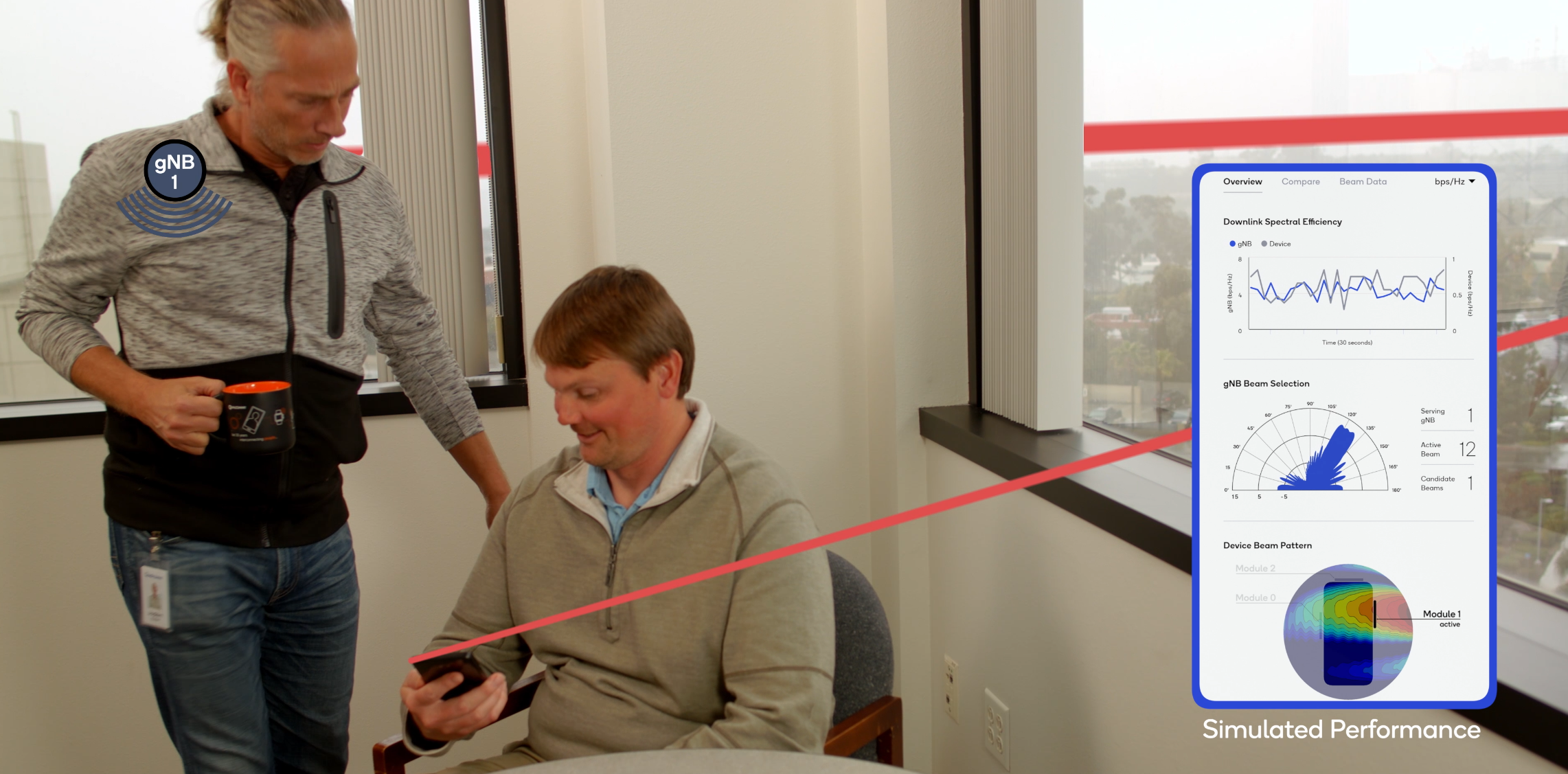

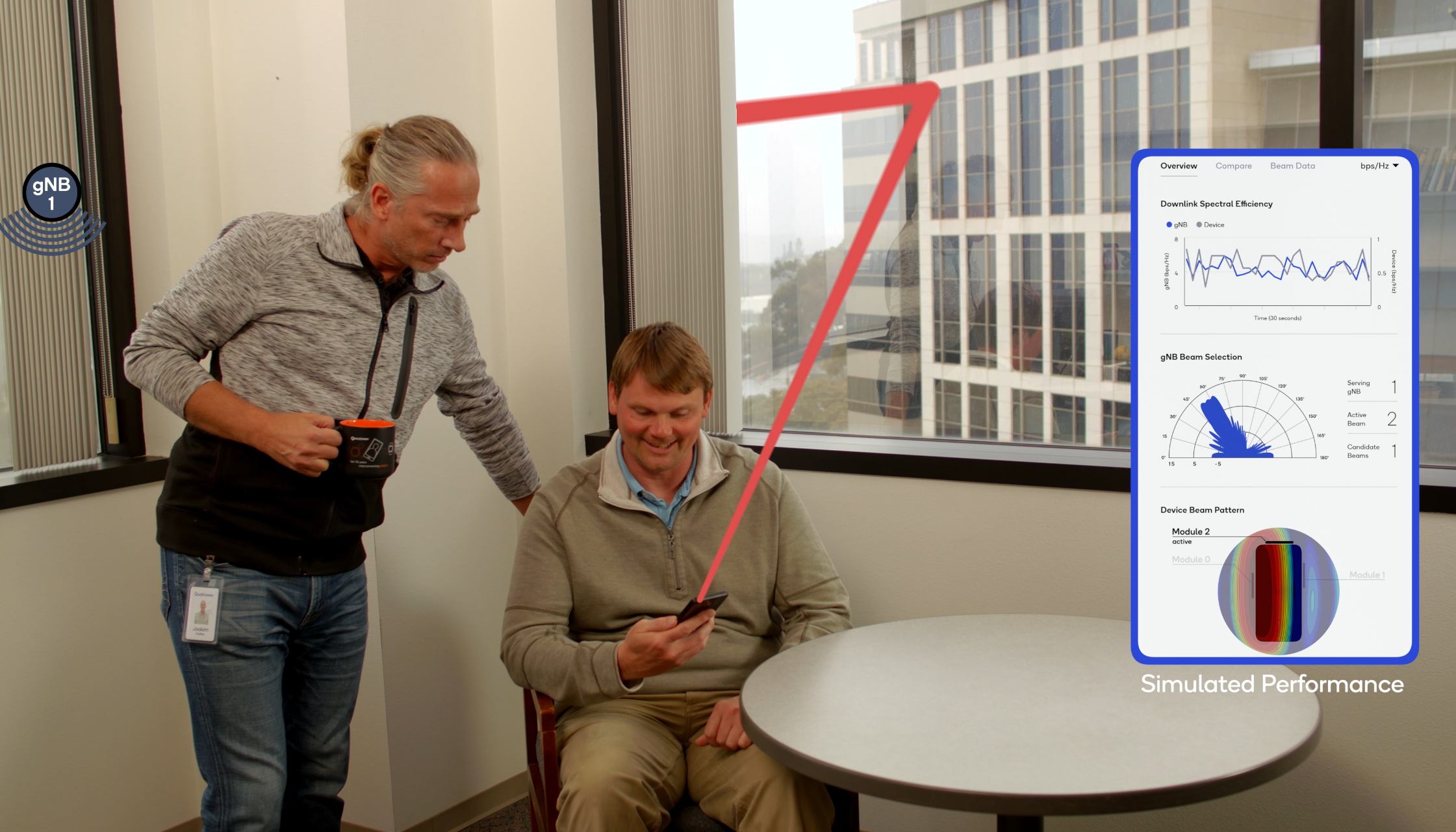

Затем, подошел собеседник и перекрыл луч, но связь 5G не прервалась за счет переключения на луч, отражающийся от поверхности соседнего офисного здания.

Qualcomm 5G в миллиметрах

Так действует сеть 5G в миллиметровом диапазоне частот. Отметим, что в эксперименте не показано, что сопровождение терминала 5G может передаваться от одной базовой станции 5G к другой (мобильный хендовер). Вероятно, в данном эксперименте этот режим не проверялся.

+

За новостями телекома и IT удобно следить в телеграм-канале abloud62

теги: телеком США 5G пятое поколение частоты миллиметровый

© Алексей Бойко, MForum.ru

MForum.ru на Facebook. Подпишись!

Публикации по теме:

14.04. [Новости компаний] Телеком: Президент США делает ставку на 5G / MForum.ru

12.04. [Новости компаний] Телеком: В Канаде распределили частоты диапазона 600 МГц / MForum.ru

11.04. [Новости компаний] Телеком: Все четыре японских оператора получили лицензии 5G в Японии / MForum.ru

02.04. [Новости компаний] Телеком: Оператор Batelco выбрал компанию Ericsson поставщиком решения 5G / MForum.ru

31.03. [Новости компаний] Телеком: China Mobile обеспечил покрытие 5G в Шанхае / MForum.ru

Предложения интернет-магазинов:

Обсуждение (открыть в отдельном окне)

16.04.2019 13:45 От: ai77

Любопытную диаграмму они сделали у активной решетки: при ширине ~15 град. почти плоский фронт. Усиление ~11-13 "чего-то" (dBm?). Понятно, что на 30 ГГц будет работать только на прямой видимости (потери "всего" 20logD) и при отсутствии серьезных препятствий. От металлизированных окон (они такие в кампусе QCom, видел) отражение _очень_ хорошее (на проникновение потери децибел 30-50, а то и больше - все в отражение уходит), поэтому - считай, тоже прямая видимость. Любопытно, что даже тело человека уже является непреодолимым препятствием для миллиметрового луча (на 800 Мгц, потери обычно оценивают 3-5 dB, интересно, сколько теряется в теле на 30 ГГц). Показательно, что нет слайдов в автомобиле (а там пешком не ходят: жарко, да и тротуаров-то нет) - в авто потери очень сильно зависят от расположения терминала. В целом, слайды, конечно, красивые, но вот только к привычным нам условиям имеют мало отношения. Кампус QCom (и другие подобные кампусы в Калифорнии) - это большие открытые пространства, в основном с малоэтажной застройкой. В условиях мегаполиса (Москвы, например) на улице это работать не будет - или надо будет ставить базы через 20 метров, на что никто, конечно, не пойдет. Миллиметры - это все-таки для indoor. Для outdoor нужны 3-4 ГГц, а лучше ниже - если удастся полосу наскрести и терминалы будут поддерживать.
