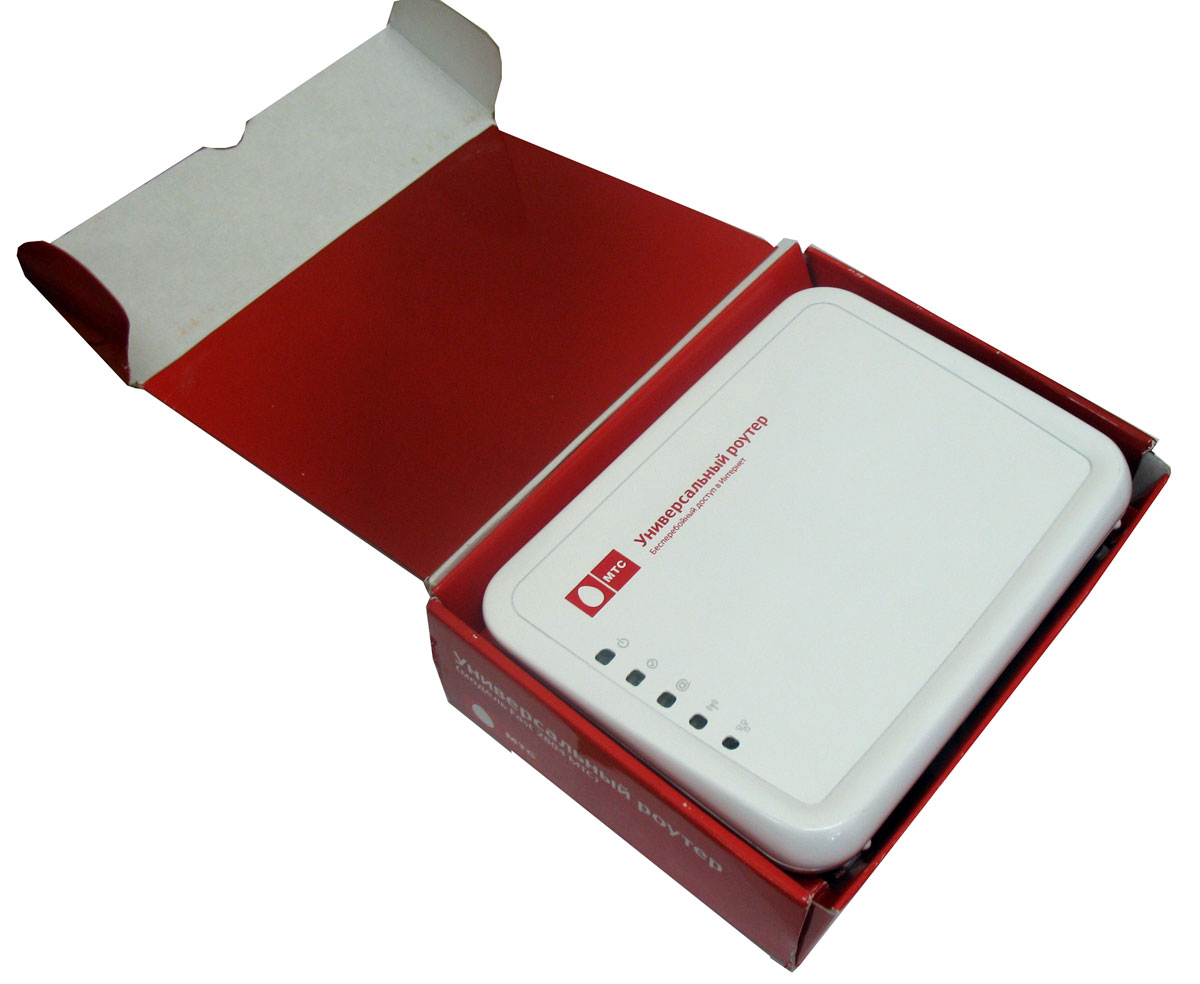

Содержимое базового комплекта

• Универсальный роутер F@st 2804 МТС
• Сетевой адаптер питания (длина 2 м)
• Телефонный кабель RJ-11
• Кабель для подключения к локальной сети RJ-45

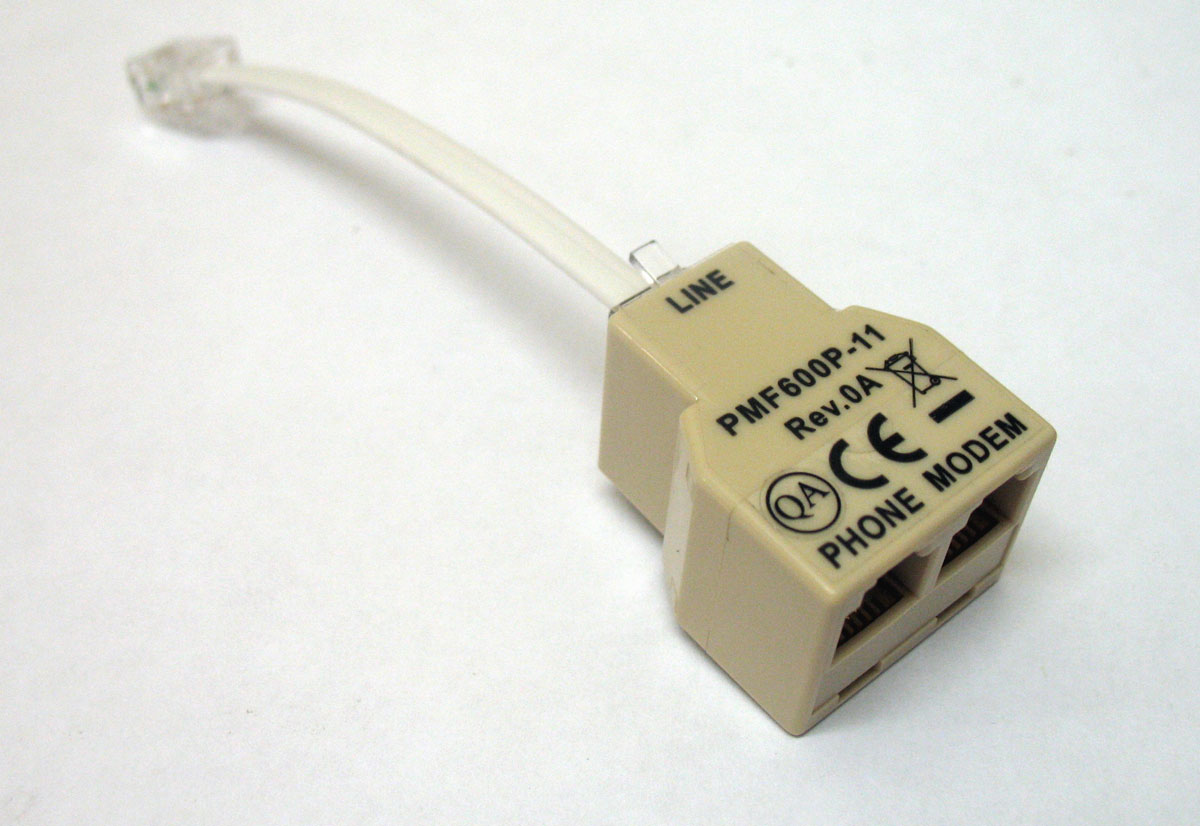

• Сплиттер «телефон-модем»
• Диск с полным и кратким руководством пользователя, а также мастером настройки
• Краткая инструкция пользователя
• Гарантийный талон

*USB-модем в комплект не идёт, при необходимости приобретается отдельно.

Внешность

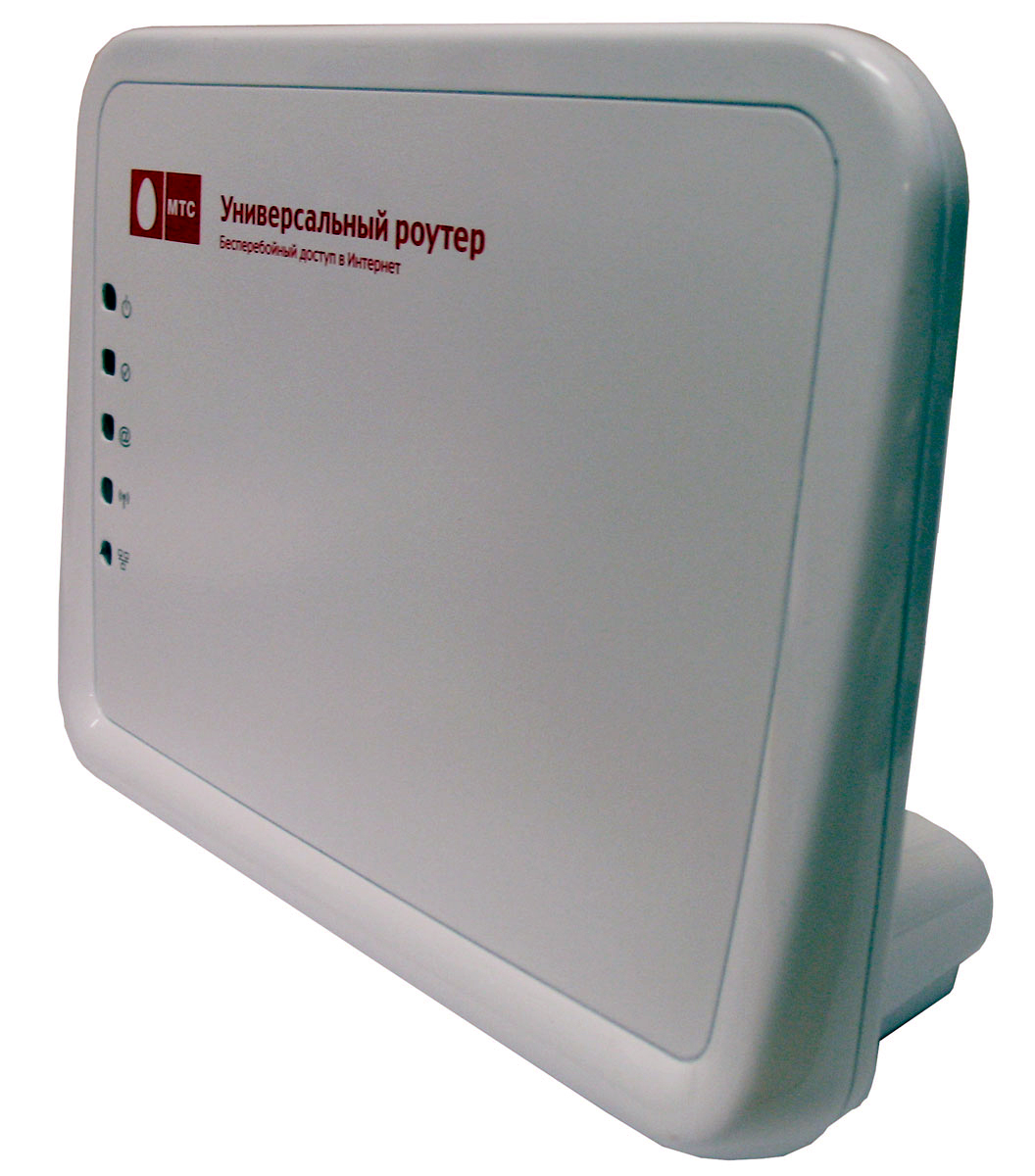

Размерами роутер превосходит всех своих предшественников: корпус сам по себе чуть побольше обычной тетради, выполнен он из белого пластика. Окантовка корпуса сделана глянцевой, лицевая и задняя панели – матовыми. С точки зрения практичности нареканий у нас не возникло: отпечатки пальцев и мелкие царапины на корпусе не заметны, да и вряд ли роутер будет эксплуатироваться в таких условиях, что придется обращать внимание на подобные проблемы.

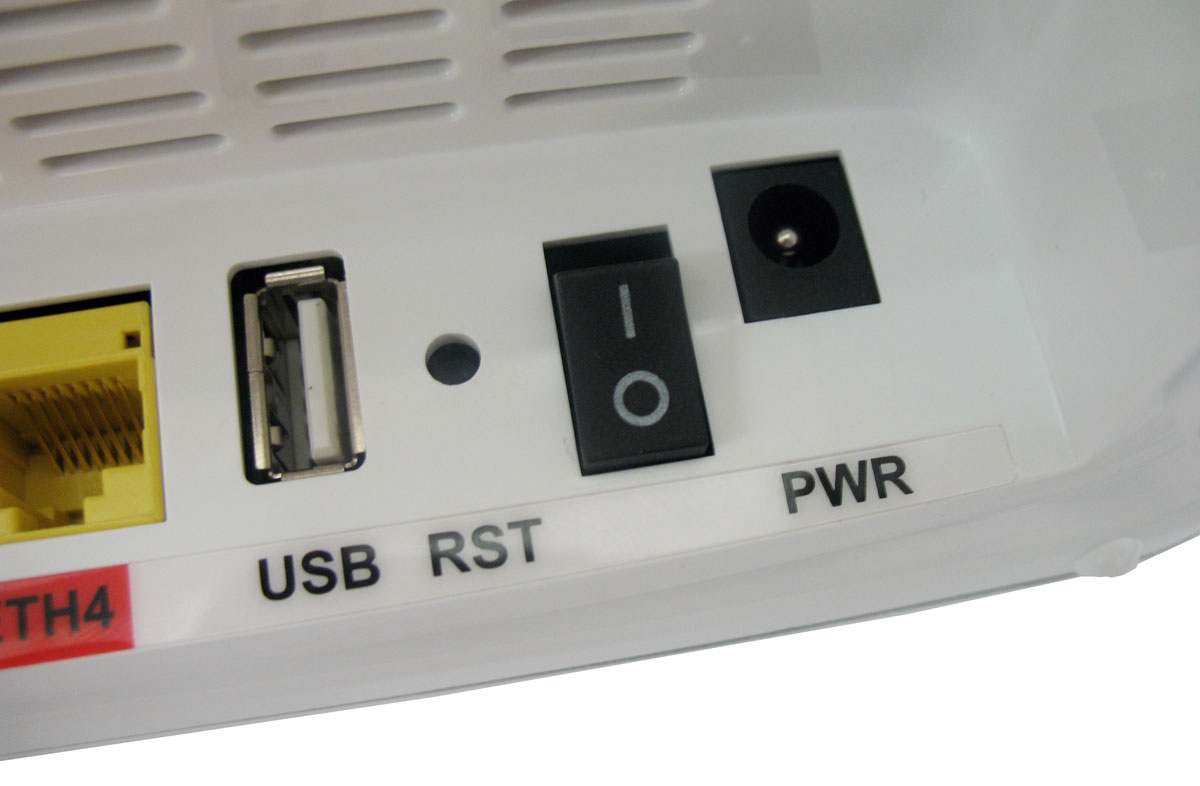

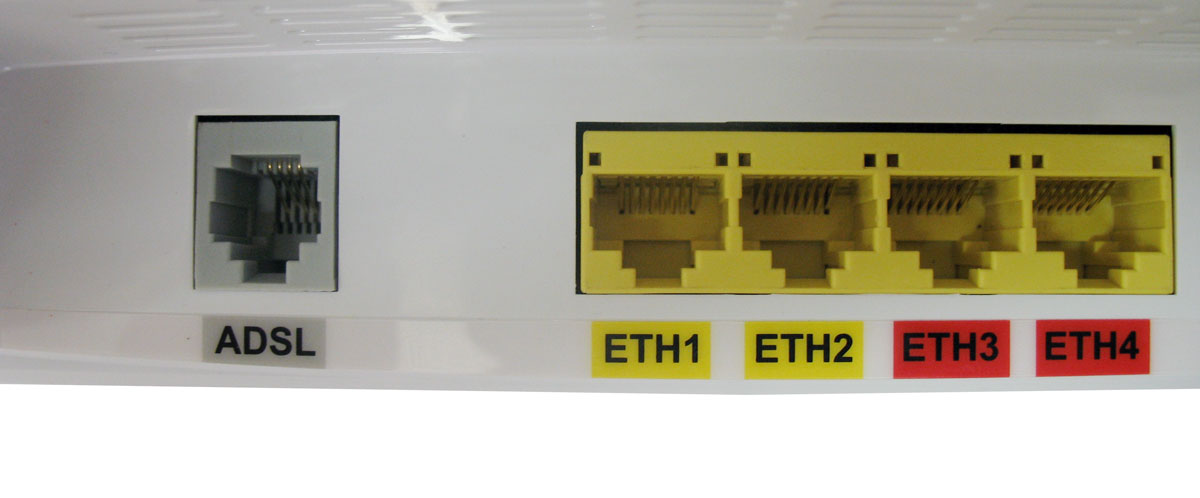

В отличие от моделей-предшественников, которые можно было крепить к стене, этот роутер рассчитан только на стоячее положение: в нижней части он имеет подставку ,под которой – все необходимые порты и разъемы. Слева направо: 6-пиновый разъем RJ-11, 4 8-пиновых разъема RJ-45 (используются для соединения с компьютером или телевизором (через ТВ-видео декодер), USB-порт для подключения внешнего модема (используется также для доступа у внешней памяти и подключения принтера), кнопка перезагрузки Reset, клавиша включения роутера и гнездо для адаптера питания «PWR».

Нельзя не отметить некоторое неудобство в подключении кабелей и штекеров: подставка довольно сильно выступает, так что приходится брать роутер в руку, поворачивать его задней панелью к себе и подключать все необходимое; если вам понадобится вдруг вытащить внешний модем или переключить кабель – придется повторять процедуру; сделать это, не трогая сам роутер с места, не получится.

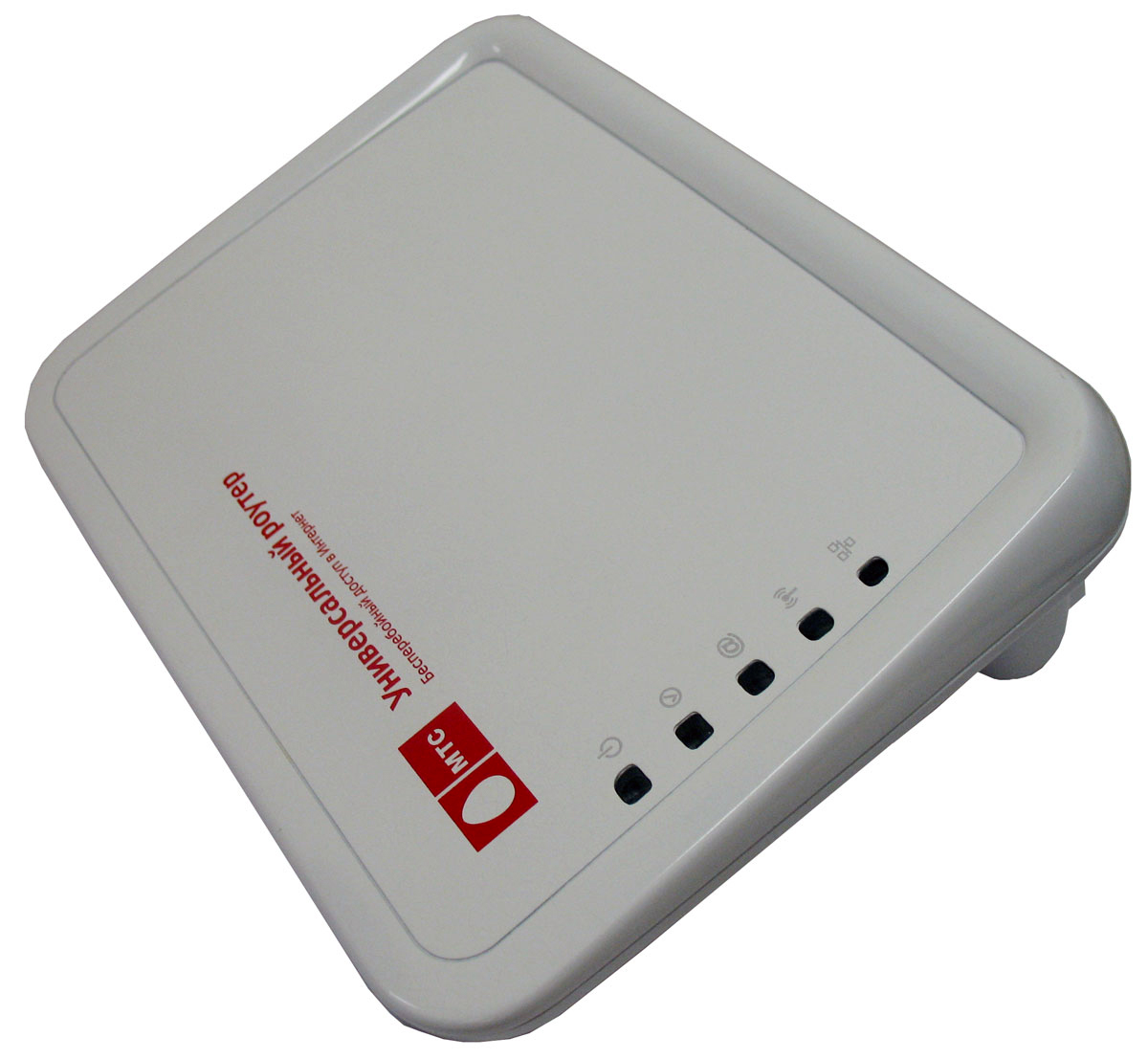

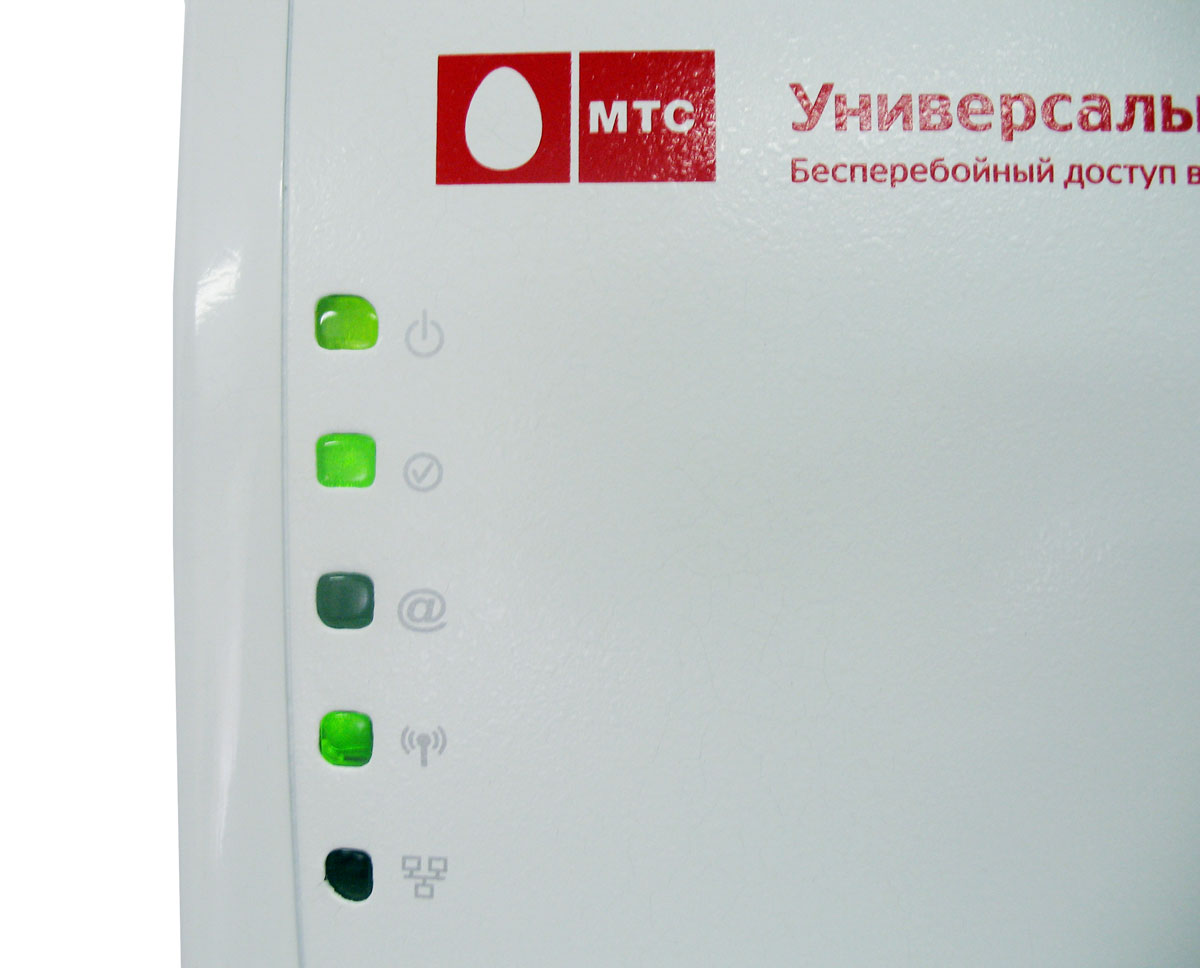

Почти все пространство передней панели, обращенной к пользователю, пустует. Левая сторона занята крупными светодиодными индикаторами, достаточно большими, чтобы определить состояние устройства, даже если вы сидите в противоположном углу большой комнаты или кабинета. Верхний индикатор – питание: светится зеленым в активном режиме. При перезагрузке модема и восстановлении параметров он мигает красным.

Второй индикатор показывает состояние сигнала DSL. Светится зеленым при нормальной работе ADSL, медленно мигает при отсутствии ADSL-канала и мигает быстро в процессе установления соединения ADSL. Еще ниже – индикатор состояния Internet. Он светится ровным зеленым светом при нормальной работе сети и мигает при передаче траффика. Если задан неправильный интернет-канал, индикатор мигает красным и не горит вообще, если не сконфигурирован интернет-аккаунт.

Далее расположен индикатор WLAN, светящийся зеленым при активном модуле Wi-Fi и мигающий при передаче траффика. Наконец, последний индикатор показывает состояние thernet-линка: ровно светится зеленым при активном соединении и мигает при передаче траффика.

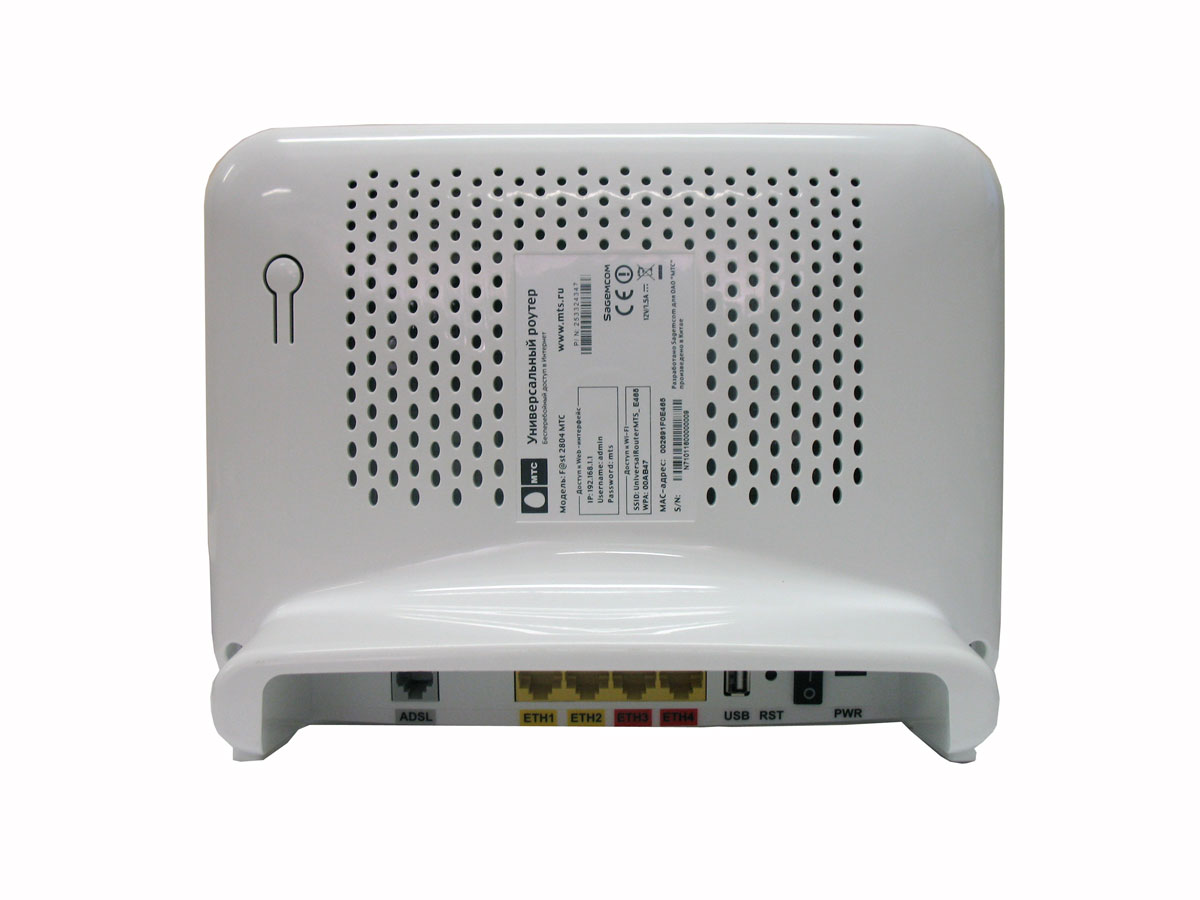

На задней стороне находится этикетка с идентификационным кодом продукта, серийным номером, штрихкодом и параметрами подключения по Wi-Fi (8-значный ключ WPA). Очень удобно: для настройки подключения нет необходимости лезть в руководство, достаточно просто посмотреть на заднюю панель.

Подключение

Роутер позволяет организовать в домашней/офисной сети следующие сервисы:

• Широкополосный доступ в интернет (ADSL2+) с резервированием по каналам:
• 3G (через внешний модем, входящий в базовый комплект); А так же WIMAX и FON , поддержку которых обещают добавить к осени;
• IP-телевидение на ТВ и ПК
• Wi-Fi-доступ (802.11 b\g\n)

Подключение модема производится следующим образом. Через сплиттер к разъему RJ-11 подключается соответствующий кабель. С ПК роутер соединяется Ethernet-кабелем (на задней стороне роутера – предназначенные для этого 4 разъема). Внешний модем со вставленной в него SIM-картой вставляется в порт USB, после чего роутер подключается к сети переменного тока через адаптер питания (гнездо «PWR»). При необходимости кабель RJ-45 можно подключить к ТВ-видеодекодеру

С помощью внешнего USB-модема вы можете резервировать интернет-канал: в случае обрыва или недоступности основного ADSL-канала роутер производит автоматическое переключение на 3G -канал МТС (или WiMAX – в будущем). Следует иметь в виду, что поддерживаются только модемы МТС и Комстар; список поддерживаемых моделей можно посмотреть на сайте компании МТС на странице продукта.

Настройка

При установлении Ethernet-соединения после подключения кабеля нужно открыть интернет-браузер и ввести IP-адрес роутера. По умолчанию адрес следующий: 192.168.1.1. Далее система предлагает авторизоваться, введя логин (admin) и пароль (mts). Эти параметры также заданы по умолчанию, но их можно изменять. В открывшемся окне собрано все необходимое для настроек работы с интернетом: параметры устройства (эта вкладка открывается первой; в центральной таблице отображается состояние текущего ADSL-соединения), соединение с интернет, конфигурация 3G-канала и беспроводное подключение.

В отдельную вкладку вынесены расширенные настройки, но это уже актуально для продвинутых пользователей (например, настройка WAN, системный журнал, диагностика и т. д.); в случае, если выбран режим работы именно с расширенными настройками, то язык интерфейса меняется на английский. В правом верхнем углу – таблица, сообщающая о статусе линии ADSL; там же можно обновлять информацию и при необходимости перезагружать роутер.

В пункте «Соединение с интернет» указываются пользовательские логин и пароль для доступа к сети. После их ввода и сохранения результатов настройка Ethernet-подключения завершена.

Мы уже упоминали о возможности резервирования канала на случай, если основной ADSL-канал по каким-либо причинам перестает быть доступным. Это доступно во вкладке «Конфигурация 3G-канала». Здесь нужно поставить галочку напротив пункта «Включить», и при обрыве/отсутствии соединения через ADSL роутер в течение 15 секунд автоматически переводится на резервный 3G канал; для этого используется 3G-модем из базового комплекта («МТС-Коннект»). Когда соединение ADSL восстанавливается, то затем снова происходит автоматическое переключение роутера с 3G-канала обратно на ADSL.

Что касается Wi-Fi-соединения, то базовые настройки включают в себя:

• Активацию модуля WLAN (нужно поставить галочку в соответствующем пункте);
• Возможность сделать точку доступа недоступной для обнаружения (если поставлена галочка, то установлен, то SSID маршрутизатора будет отсутствовать в списке WI-FI устройств на экранах других пользователей, и тем самым вы сможете защититься от любых попыток установления соединения с роутером);
• Указание страны
• BSSID (MAC-адрес WI-FI интерфейса; он также указан на задней крышке устройства; это поле неизменяемо);
• Выбор канала для связи с клиентами маршрутизатора. Здесь можно поставить автовыбор; в этом случае автоматически выбирается канал точки доступа, который генерирует самый сильный сигнал. Можно также задать канал вручную (13 на выбор).
• Аутентификацию сети (здесь вы задаете из списка уровень безопасности, который желаете использовать для роутера).

Настройка безопасности (в режиме расширенных настроек) включает в себя работу с различными режимами шифрования данных (WEP, WPA, WPA2, комбинационные режимы). В руководстве пользователя подробно описана работа с ними.

Наконец, вкладка «Управление» позволяет производить резервное копирование настроек и параметров, обновление и восстановление системы. При обновлении ПО для устройства текущие настройки сохраняются; сама процедура обновления занимает около 2 минут; что касается перезагрузки модема (например, для возврата к исходным установкам), то на это уходит около 1 минуты. При резервном копировании текущей конфигурации создается файл с расширением «.conf», который сохраняется на ПК.

Резюме

Универсальный роутер F@st 2804 от компании МТС, несмотря на солидные размеры, в работе оказался исключительно прост и функционален. При этом его возможности позволяют «завязать» весь жизненный цикл офиса: интернет, интернет-ТВ и видео, а главное, в случае непредвиденного обрыва канала работа на нарушится, так как оперативно подключается 3G-канал, позволяющий продолжать передачу данных на высоких скоростях. Устройство «все-в-одном», каким является роутер, вполне можно считать одним из наиболее удачных для организации офисных коммуникаций. Розничная стоимость роутера составляет - 1995 рублей, а если подключаться по акции "Домашний и мобильный Интернет СТРИМ", то выйдет всего - 1595 рублей.
