13.10.2011,
Развертывание сетей UMTS на базе существующих GSM-сетей вынуждает операторов использовать двух- и трёхдиапазонные антенны, представляющие собой достаточно сложные электромеханические системы, как правило, включающие в себя устройства регулировки электрического наклона ДН. Надежность функционирования таких антенных систем в сложных климатических условиях приобретает первостепенное значение.
В конструкции полосковых многодиапазонных антенн используются двухдиапазонные излучатели, состоящие из двух пластин – одна, бóльшего размера (полосок диапазона 824 – 960 МГц), расположена традиционно над экраном с щелевыми диполями, а над ней расположена вторая пластина меньшего размера (полосок диапазона 1710 – 2170 МГц). Возбуждение полосков осуществляется с помощью единых щелевых излучателей специальной формы, работающих в обоих диапазонах частот. Таким образом, антенная решётка образуется из двухдиапазонных излучателей с единой линией запитки.
Двухдиапазонный излучатель антенны Powerwave 7750.00 диапазона 824-960/1710-2170 МГц
В многодиапазонных дипольных антеннах используются раздельные излучатели для каждого диапазона частот, расположенные обычно один внутри другого. Такая конструкция из двух независимых антенн в общем корпусе имеет две раздельные линии запитки, что снижает общую надежность антенной системы. Кроме того, для объединения сигналов различных диапазонов частот в дипольные антенны приходится встраивать дополнительные фильтры-комбайнеры, которые увеличивают массу антенны и вносят дополнительные электрические потери.

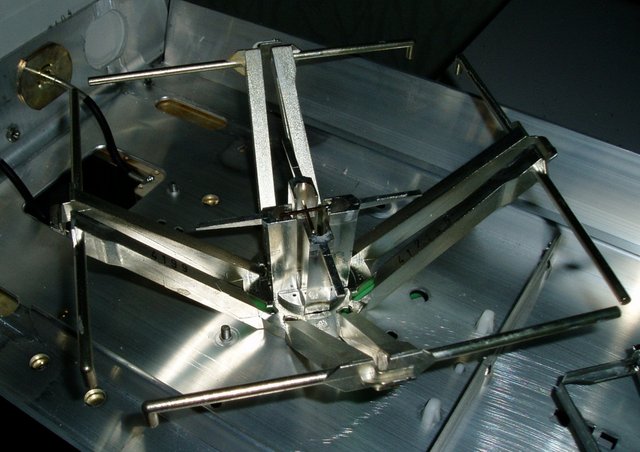

Раздельные излучатели антенны Kathrein 741336 диапазона 824-960/1710-2170 МГц, диполи верхнего диапазона расположены «внутри» диполей нижнего диапазона частот.

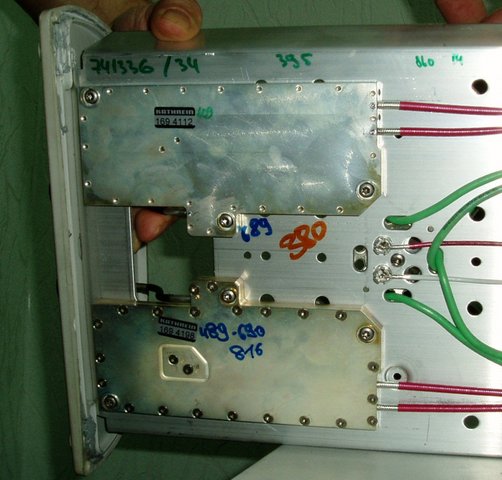

Фильтры-комбайнеры двухдиапазонной антенны Kathrein 741336 диапазона 824-960/1710-2170 МГц
© Андрей Голубев, эксперт Raycom по системам связи, , впервые опубликовано в Сообществе ru_4G
