Лидия Варукина, к.т.н., менеджер по оборудованию мобильного широкополосного доступа
компании Nokia Siemens Networks

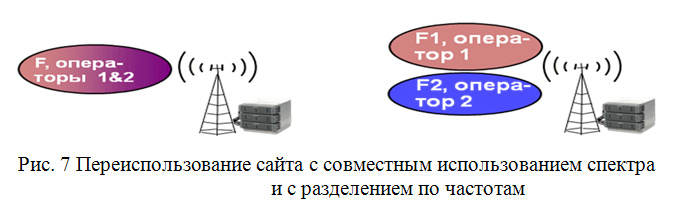

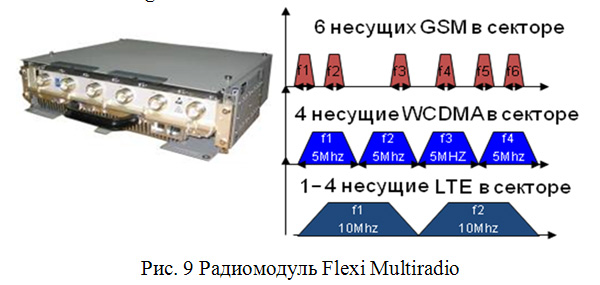

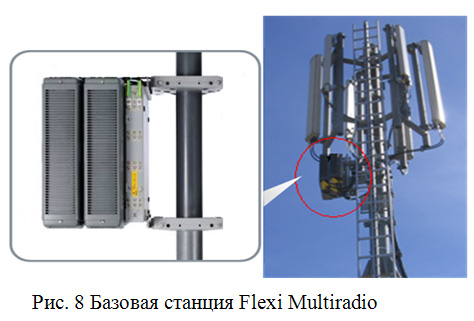

Несколько месяцев назад в нашей стране было создано первое объединение операторов для построения совместной сети LTE на базе сети «Скартел». В альянсе со «Скартелом» в него вошли операторы «Большой Тройки» и Ростелеком. В печати муссировались все возможные экономические и политические причины этого события. Не отметая их важности, рассмотрим технические предпосылки объединения операторов. Также опишем решение компании Nokia Siemens Networks по поддержке радиосетей, совместно используемых несколькими операторами.

Процесс планирования радиосетей

Существуют два основных варианта планирования сетей: с целью формирования максимальной площади покрытия или с целью обеспечения требуемой емкости. Эти задачи порой противоречат друг другу. Например, в городских условиях при высокой плотности абонентов зоны обслуживания базовых станций (БС) по площади гораздо меньше максимально возможной, но оптимизированы по пропускной способности. В сельской местности зачастую ситуация – противоположная, плотность абонентов – невысокая, и базовые станции устанавливаются на максимальном удалении друг от друга так, чтобы закрыть каждой БС максимальную территорию. Но и в том и другом случае оценивают как радиопокрытие, так и емкость сети для того, чтобы выявить в проекте сети факторы, ограничивающие ее характеристики.

Энергетический бюджет

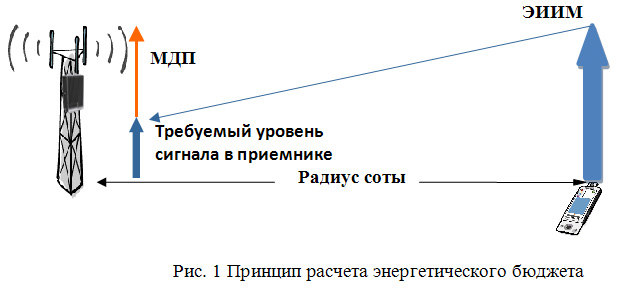

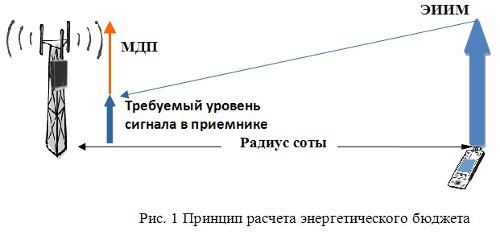

Анализ радиопокрытия начинают с вычисления энергетического бюджета, или максимально допустимых потерь на линии (МДП). Принцип расчета иллюстрируется Рис. 1, МДП рассчитывается как разность между эквивалентной изотропной излучаемой мощностью (ЭИИМ) передатчика и минимально необходимой мощностью сигнала на входе приемника сопряженной стороны, при которой с учетом всех потерь в канале связи обеспечивается нормальная демодуляция сигнала в приемнике.

Рассмотрим примеры расчета энергетического бюджета для систем LTE c частотным и временным дуплексом, работающих в диапазоне 2600 МГц. Причем для системы с временным дуплексом рассмотрим два варианта конфигураций кадра 1 и 2, формат специального субкадра – 7. Системная полоса для всех систем рассматривается равной 20 МГц, т.е. в случае FDD системная полоса будет разделяться на два канала по 10 МГц для линии вверх (UL) и линии вниз (DL), а в случае TDD вся полоса 20 МГц будет использоваться как на UL, так и на DL.

Рассмотрим БС, РЧ-блок каждого сектора которой оснащен двумя приемопередатчиками, выходная мощность передатчиков 20 Вт (43 дБм). РЧ-блок устанавливается в непосредственной близости от антенны. Базовая станция работает на линии вниз в режиме MIMO 2x2 с использованием кросс-поляризованной антенны. Поскольку энергетический бюджет рассчитывается для абонентской станции (АС) на краю соты, т.е. принимающей сигналы от БС с низким отношением сигнал/шум (ОСШ), то БС передает сигналы на эту АС в режиме разнесенной передачи. За счет сложения мощностей сигналов двух передатчиков в пространстве можно получить энергетический выигрыш (3 дБ). В качестве АС рассматриваем USB-модем, класс 3 – ЭИИМ 23 дБм.

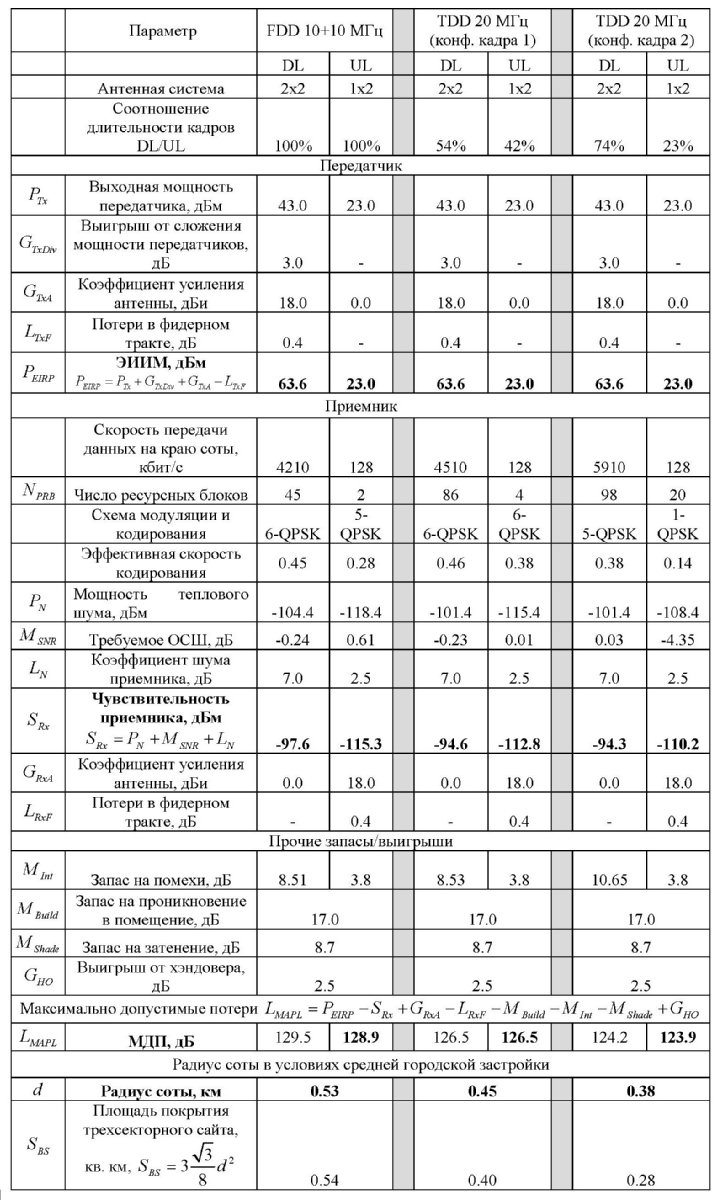

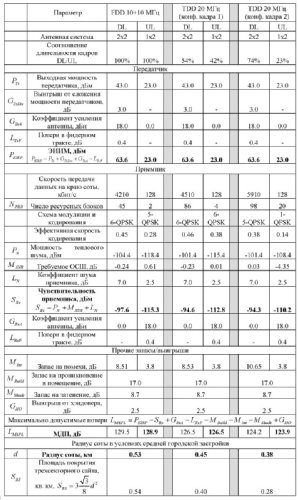

Результаты расчета энергетического бюджета (*) сведены в Табл. 1.

Табл. 1. Энергетический бюджет для условий средней городской застройки

(*) Подробное описание расчета энергетического бюджета включено в готовящуюся к печати книгу: Тихвинский В.О. ,Терентьев С.В., Варукина Л.А., Высочин В.П. "Сети LTE и LTE Advanced :Архитектура, технологиии и регулирование"

Энергетический бюджет в значительной степени зависит от соотношения длительности кадров на UL и DL. Если в системе FDD конфигурация кадров одинакова для линий вверх и вниз: кадр включает в себя 10 субкадров по 1 мс, то в системе TDD используется ассиметричная структура кадра для линий вверх и вниз.

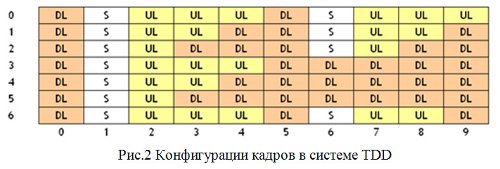

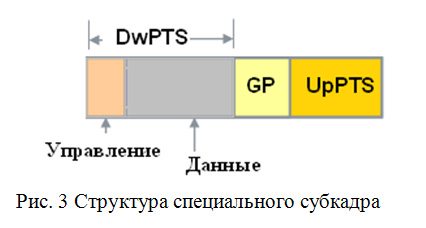

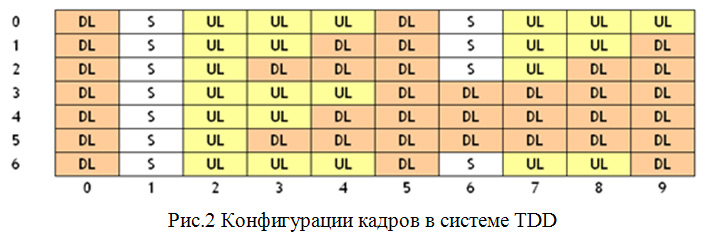

На Рис.2 изображено 7 конфигураций кадра в системе TDD (в сети TDD конфигурации кадров всех БС должны совпадать; кадры на рисунке пронумерованы по вертикали), состоящего также из 10 субкадров по 1 мс (субкадры пронумерованы по горизонтали). Буквой «S» обозначены специальные субкадры, включающие 3 поля, см. Рис. 3: DwPTS – поле для передачи управляющей информации и пользовательских данных на линии вниз; GP – защитный интервал для переключения с линии вниз на линию вверх; UpPTS – поле для передачи на линии вверх управляющей информации, в основном канала доступа. Обратите внимание, что специальный субкадр позволяет переносить пользовательскую информацию только на линии вниз.

В рассматриваемых примерах системы TDD используется специальный субкадр формата 7 с длительностью полей: DwPTS – 10 символов OFDM, GP – 2 символа OFDM, – 2 символа OFDM.

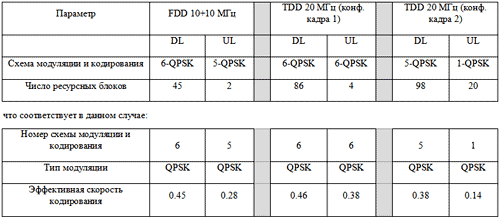

В системах с адаптивными схемами MCS дальность связи зависит от гарантируемой скорости передачи данных для пользователя на краю соты. В указанных примерах на линии вверх для пользователя на краю соты гарантируется скорость 128 кбит/с. В зависимости от типа дуплекса и соотношения длительностей кадра UL/DL, для переноса этого потока данных, требуется выделить разное количество ресурсных блоков (1 ресурсный блок = 180 кГц х 1 мс). Выбор оптимального числа ресурсных блоков N_PRB и схемы MCS осуществляются по результатам моделирования канального уровня, исходя из заданного качества услуг с минимизацией ОСШ M_SNR. Указанные в Табл. 1 значения M_SNR получены для модели канала «Enhanced Pedestrian A 5» [2].

Запас на помехи M_Int определяется по результатам моделирования системного уровня в зависимости от нагрузки в соседних сотах. Указанные в Табл. 1 значения M_Int соответствуют нагрузке в соседних сотах 90%.

Для того, чтобы обеспечить связь в помещении, необходимо добавить в энергетический бюджет запас на проникновение радиоволн в помещение M_Ind. Для диапазона 2600 МГц могут использоваться следующие типовые значения запаса на проникновение:

- 22 дБ в условиях плотной городской застройки;
- 17 дБ в условиях средней городской застройки;
- 12 дБ в условиях редкой застройки (в пригороде);
- 8 дБ в сельской местности (на открытой местности в автомобиле).

Поскольку зоны радиопокрытия соседних сот, как правило, перекрываются, то при возникновении глубоких замираний в обслуживающей соте АС может осуществить хэндовер в соту с лучшими характеристиками приема. Этот эффект можно интерпретировать как выигрыш от хэндовера G_HO.

Из двух значений МДП, полученных для UL и DL, выбирают минимальное, по которому производят дальнейший расчет радиуса соты. Ограничивающей линией по дальности связи, как правило, является линия вверх.

Обратите внимание, что в Табл. 1 максимально допустимые потери на линиях вверх и вниз примерно одинаковые, с разницей меньше 1 дБ. В этих примерах скорости передачи на линии вверх были зафиксированы, а на линии вниз для каждого случая скорость подбиралась так, чтобы сбалансировать максимально допустимые потери для обеих линий.

В Табл. 1 указаны радиусы сот для ограничивающей линии с наименьшим МДП, для линии вверх, в условиях средней городской застройки. Для расчета дальности связи в данном случае используется модель распространения радиоволн COST231-Hata [3], высота подвеса антенн БС принята равной 30 м.

Наилучшим радиопокрытием при одной и той же гарантированной скорости передачи данных на линии вверх обладает система FDD. Для того, чтобы передать один и тот же поток данных в трех рассмотренных системах, на линии вверх приходится выделять разное количество частотных ресурсов (в обратной зависимости от длительности кадра), поскольку длительности кадров на линии вверх различаются: 10 мс – в случае FDD; 4 мс – в случае TDD, конф.1; 2 мс – в случае TDD, конф.2. Но чем больше частотных ресурсов выделяется пользователю, тем выше мощность тепловых шумов во входных цепях приемника, и хуже его чувствительность.

Однако, в рассмотренных случаях в системе TDD можно гарантировать более высокую пропускную способность на линии вниз по сравнению с системой FDD, благодаря асимметрии кадров DL и UL, см. Табл. 1.

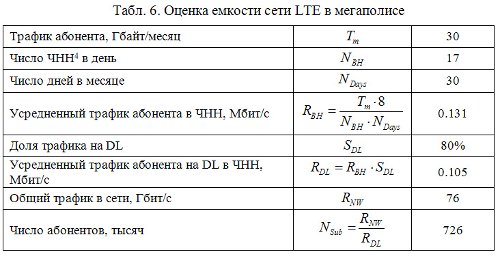

Оценка емкости

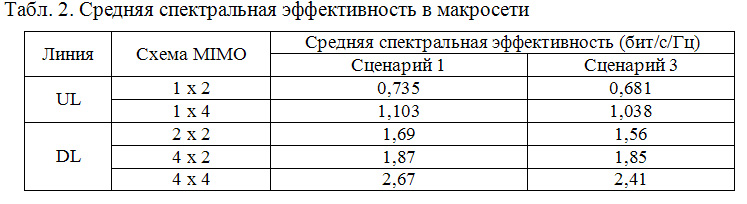

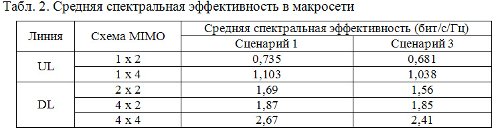

Емкость, или пропускную способность, сети оценивают, базируясь на средних значениях спектральной эффективности соты в определенных условиях. В Табл. 2 приведены значения средней спектральной эффективности соты LTE FDD в макросети для двух случаев, специфицированных 3GPP как сценарий 1 (расстояние между сайтами 500 м), и сценарий 3 (расстояние между сайтами 1732 м) [1]. В обоих случаях характеристики оценивались для диапазона 2 ГГц, полосы канала 10 МГц (10 + 10 МГц в дуплексе), при потерях на проникновение в здание 20 дБ, в среднем при 10 активных пользователях в соте.

Приведем пример расчета пропускной способности для сетей 3 конфигураций, рассмотренных в предыдущем разделе, причем пользоваться будем значениями спектральной эффективности для сценария 1 (расстояние между сайтами 500 м), как наиболее близкого по размерам сот, полученным в предыдущем разделе.

Для системы FDD средняя пропускная способность соты может быть получена путем прямого умножения ширины канала на спектральную эффективность.

Для системы TDD можно принять спектральную эффективность равной аналогичным значениям для системы FDD, а при расчете пропускной способности учитывать долю длительности кадра на линии вверх или вниз. Например, рассчитаем среднюю пропускную способность соты на линии вниз при конфигурации кадра 1:

R_TDD=S_FDDaverage^.W^.T_%=1,69^.20000^.0,54=18,25 Мбит/с,

где S_FDDaverage - средняя спектральная эффективность, W - ширина канала, T_% - доля длительности кадра на линии вверх или вниз.

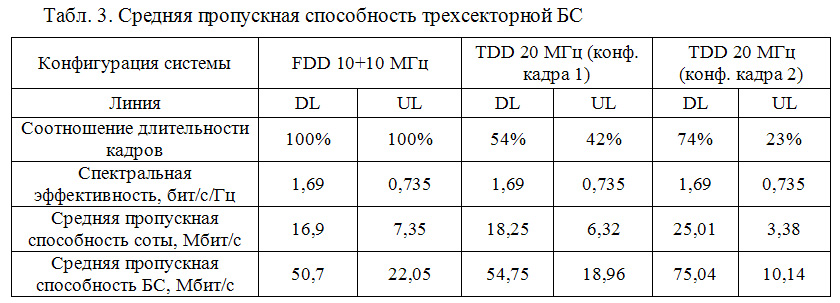

Результаты расчета пропускной способности трехсекторных базовых станций приведены в Табл. 3.

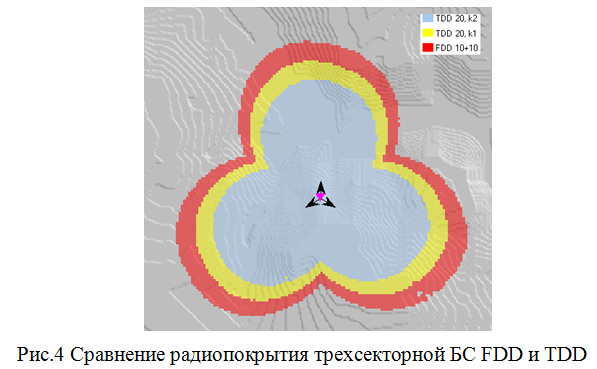

Сравнивая типы дуплекса…

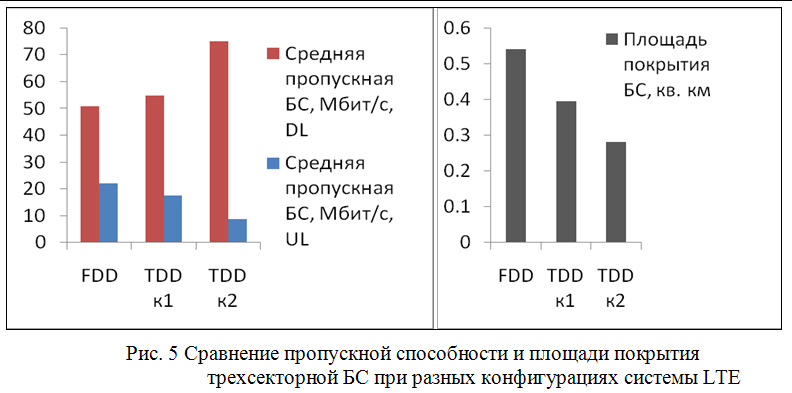

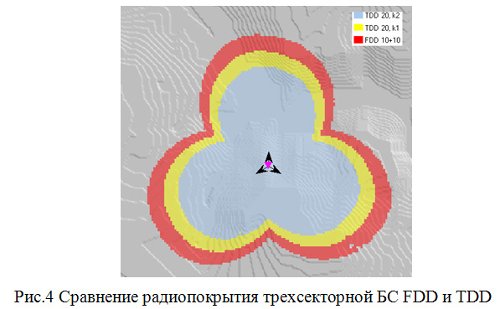

По диаграммам на Рис. 5 можно сравнить среднюю пропускную способность и площадь покрытия трехсекторного сайта для 3 рассмотренных конфигураций системы LTE (по данным из Табл. 1 и Табл. 3). Если пропускная способность на линии вниз в системах FDD и TDD с конфигурацией кадра 1 примерно одинаковая, то радиопокрытие различается уже заметно.

Универсального рецепта по выбору конфигурации системы LTE не существует. Если тип дуплекса определяется отсутствием или наличием парного спектра у оператора, то на выбор конфигурации кадра в TDD могут повлиять требования как к радиопокрытию, так и к пропускной способности.

Чем больше асимметрия кадра TDD и больше длительность кадра на линии вниз, тем, к сожалению, больше ограничения по площади радиопокрытия.

Можно посоветовать операторам на начальном этапе развития сети при малом трафике использовать конфигурацию кадра 1 и ориентироваться на неглубокое/уличное покрытие (гарантировать доступ к услугам в зданиях только у окна или из автомобилей), затем по мере роста трафика и уплотнения сайтов переходить к другим конфигурациям кадра с большей асимметрией.

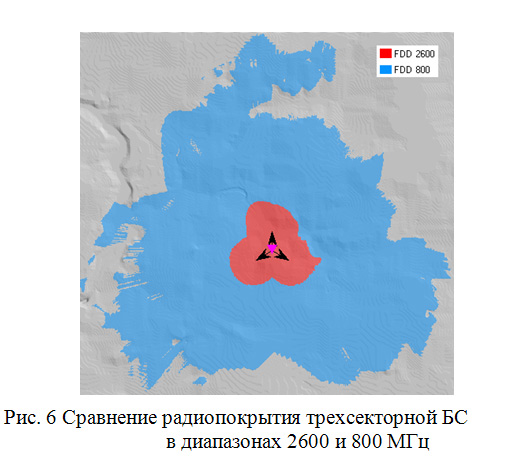

О частотных диапазонах

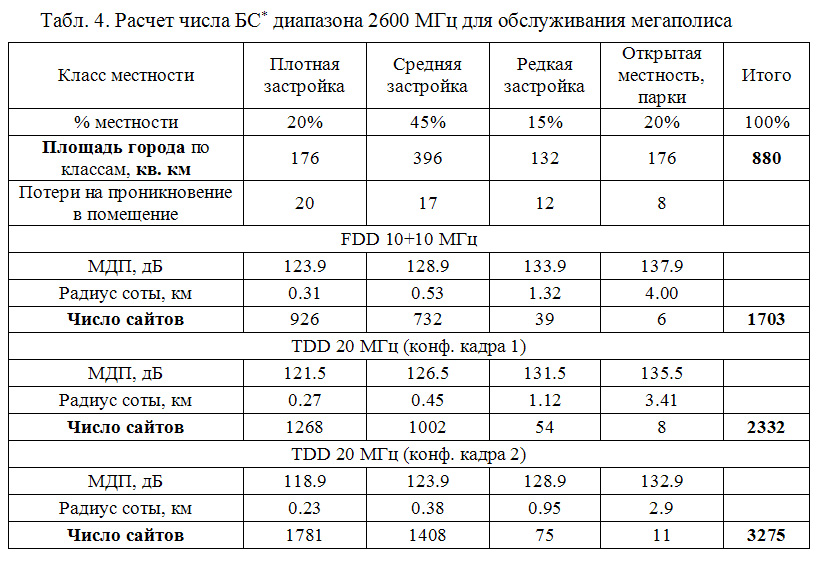

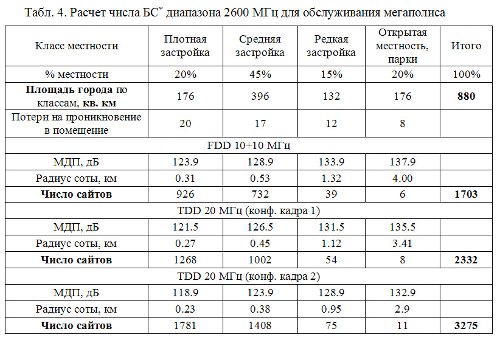

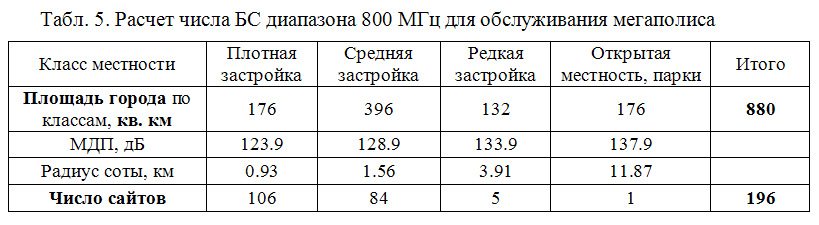

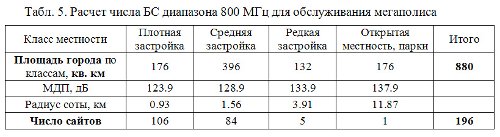

Для 3 рассмотренных конфигураций системы диапазона 2600 МГц рассчитаем требуемое количество трехсекторных сайтов для обслуживания некоторого мегаполиса площадью 880 кв. км. В Табл. 4. указаны результаты расчета, а также распределение классов застройки/местности, определяющих условия распространения радиоволн.
