Каталог военных БЛА

23.04.2015, MForum.ru

MForum.ru на Facebook. Подпишись!


Каталог военных БЛА  --  Все о военных беспилотниках  --  Военные роботы  -- Роботы  -- страница PROrobots на Facebook

БЛА / БПЛА, беспилотные летательные аппараты, дроны. UAS - Un-manned aircraft System.



Avenger (Predator-C), General Atomics Aeronautical Systems, Inc., США

Источник фото:   media.ga-asi.com

Реактивный высокоскоростной ударный беспилотник.

2015.09.25 Сообщается о планах оснащения дрона Avenger мощным 150 кВт лазером. / robotrends.ru



Bird Eye, Израиль

Тактический БЛА.

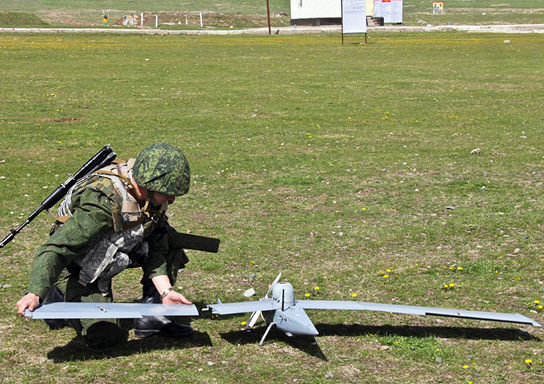

2015 Собирается в России, в Татарстане под названием Застава.

2008 Изучался в Украине специалистами Минобороны на предмет закупок для армии. Ориентир стоимости комплекса - $1.3 млн. На вооружение армии Украины не поступал.



Burraq, Пакистан



БЛА Burraq, Пакистан. фото: indiandefence.com

Ударный БЛА Burraq разработки Пакистан впервые задействовали для атаки на "террористов" в Северном Вазиристане. / defencetalk.com

БЛА Burraq разработан в Пакистане во второй половине нулевых годов. Первый полет зафиксирован в 2009 году, на вооружение БЛА поступил в 2014 году. БЛА оснащен несколькими типами сенсоров и ракетами Barq воздух-земля. Первые испытания запусков ракет с БЛА состоялись в марте 2015 года. Сейчас, вероятно, произошло первое боевое применение БЛА. / nplus1.ru




CH-3, China Aerospace Science and Technology Corporation, Китай

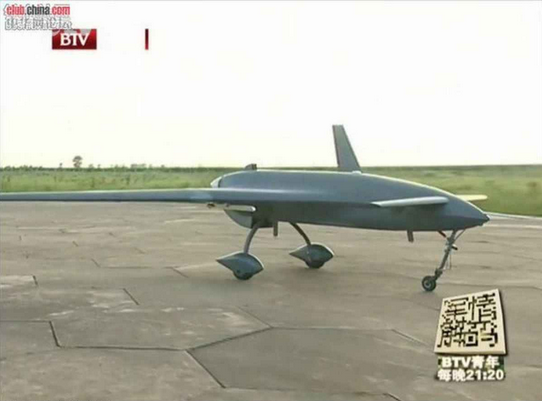

CH-3, China Aerospace Science and Technology Corporation, Китай

Ударный БЛА самолетного типа с размахом крыльев 7.62 м, с толкающим трехлопастным пропеллером позади корпуса. Скорость полета - до 240 км/ч. Может применяться для наблюдения, а также нести на борту оружие, например пару 45 кг противотанковых ракет типа AR-1 "воздух-земля" (примерный аналог ракеты Hellfire, США). Максимальная полезная нагрузка - до 100 кг. Удаление от станции управления - до 200 км.

С 2010 года поставляется на экспорт. Применяется в Пакистане под названием Burraq. Предположительно применяется также в 2015 году в войне в Нигерии.

2015.08.11 Китайские ударные дроны CH-3 участвуют в боевых действиях в Нигерии

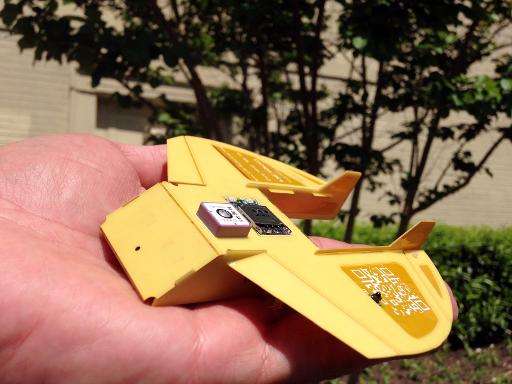

Cicados, Исследовательская морская лаборатория, США

беспилотные микродроны-планеры. В разработке на 2015.05. Микродроны предполагается "роем" выбрасывать с большой высоты, с самолета, дрона или аэростата. Далее они планируют к цели, ориентируясь по GPS. Разрабатывают эти микродроны в Исследовательской морской лаборатории США.

Cicadas

Название Cicada расшифровывается, как Covert Autonomous Disposable Aircraft. Прототип стоит порядка $1 тысячи, но при массовом производстве, затраты должны уменьшиться до $250. У дрона нет двигателя, он состоит всего из 10 деталей. Скорость полета может достигать 74 км в час. Собранную от различных бортовых датчиков информацию дрон передает на спутник или другое приемное устройство.

2015.05.21 Проект Cicadas - бесшумный микродрон-планер для использования в составе "роя"



Eitan, IAI, Израиль

он же Heron TP, см.



Elbit Hermes-180, Elbit Systems / Эльбит Маарахот, Израиль

Многоцелевой БЛА



Elbit Hermes-450, Elbit Systems / Эльбит Маарахот, Израиль

Многоцелевой БЛА



Elbit Hermes-900, Elbit Systems / Эльбит Маарахот, Израиль

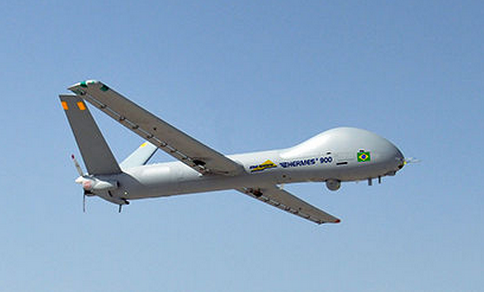

Elbit Hermes-900

Всепогодный многоцелевой БЛА, разработка 2010 года. Система спутниковой связи, оптико-электронные системы наблюдения, может оснащаться летальным оружием. На 2015 года состоит на вооружении Израиля, Мексики, Чили, Бразилии, Колумбии, Азербайджана.





Elbit Hermes-1500, Elbit Systems / Эльбит Маарахот, Израиль

Многоцелевой БЛА



Elbit Skylark, Elbit Systems, Израиль

Тактический разведывательный БЛА



Eleron-3SV, ZAO Enix, Россия

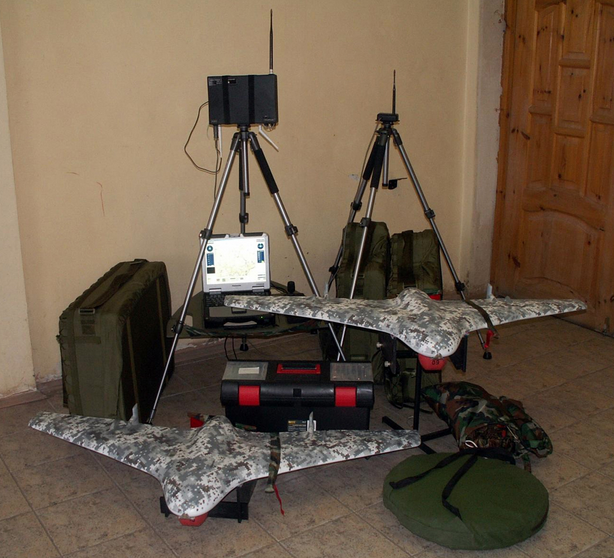

Элерон 3SV

2015.07.22 БЛА типа "летающее крыло". Разведывательная система предназначенная для работы на ближних дистанциях. Обеспечивает возможность круглосуточного наблюдения с использованием оптической и электронной оснастки. Может использоваться для охраны границы или наблюдения за территорией, побережьем, железной дорогой или шоссе. Может использоваться в спасательных операциях. Приводится в движение электродвигателем. Длина - 0.635 м, размах крыльев - 1.47 м, взлетный вес - 4.3 кг. Способен развивать скорость 70-130 км/ч, продолжительность полетов - до 2 часов, максимальная высота полета - до 5 км. Примерная цена $55 тысяч.

2015.07.22 Eleron-3SV был потерян в полете над портом Сирии



Global Hawk

См. RQ-4



Harbin BZK-005 UAV, Beijin Univercity of Aeronautics & Astronautics / Harbin Aircraft Industry, Китай

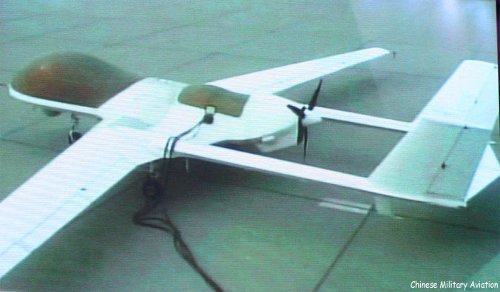

Harbin BZK-005 UAV

Военный БЛА самолетного типа. С 2013 года используются в Восточном китайском море ВМФ Китая. Известен с 2006 года. Скорость до 170 км/ч, потолок до 8 км, максимальный взлетный вес - около 1200 кг, максимальная полезная нагрузка - более 150 кг. Известна авария в августе 2011 года. Время в полете более 40 часов, рабочие высоты 5-7 км, использование ВПП при взлете - от 600 метров, при посадке - порядка 500 метров.



HARPY, Израиль

См. IAI Harpy



Hero 30, UVision, Израиль

Ударный БЛА. Барражирующий летательный аппарат в ранцевом исполнении, для поражения живой силы противника. 3 кг. / Cursorinfo.co.il ; stop-news.com



Hero 70, UVision, Израиль

Ударный БЛА. Сверхлегкий 7-кг интеллектуальный комплекс HERO 70 для поражения легковых автомобилей. Передача данных в зоне прямой видимости 40 км. / Cursorinfo.co.il ; stop-news.com



Hero 120, UVision, Израиль

Ударный БЛА. Самый большой летательный аппарат ближнего действия для поражения танков или других стратегических целей. Может нести боевую часть массой до 3.5 кг. Продолжительность полета до 60 минут.   / Cursorinfo.co.il ; stop-news.com

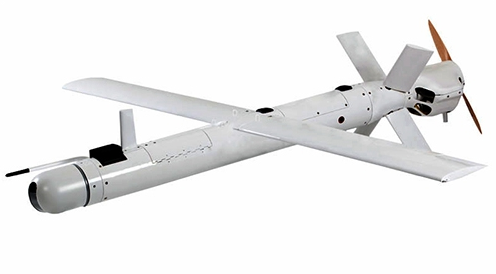

Hero 250, UVision, Израиль

Hero 250

Источник фото: Cursorinfo.co.il

Ударный БЛА. Продолжительность полета до 3 часов и зоной прямой видимости до 150 км, позволяющий наносить ударов на большом расстоянии. / Cursorinfo.co.il ; stop-news.com



Hero 400, UVision, Израиль

Ударный БЛА. Барражирующий малогабаритный летательный аппарат дальнего действия Hero 400 для нанесения точечных ударов по боевым целям в населенной застроенной местности или удаленных местах. Масса - 40 кг, боевая часть - 8 кг. Продожительность полета - до 4 часов, дальность - 150 км.  / Cursorinfo.co.il ; stop-news.com



Hero 900, UVision, Израиль

Ударный БЛА. Для стратегических операций. Способен нести боевую часть до 20 кг с продолжительностью полета до 7 часов. Радиус действия - 250 км. / Cursorinfo.co.il ; stop-news.com

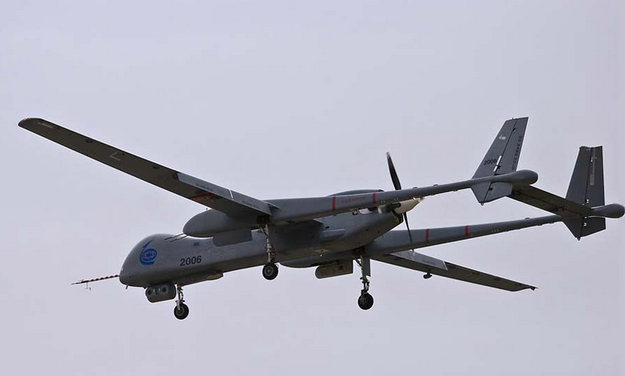

Heron I, Israel Aerospace Industries (IAI), Израиль

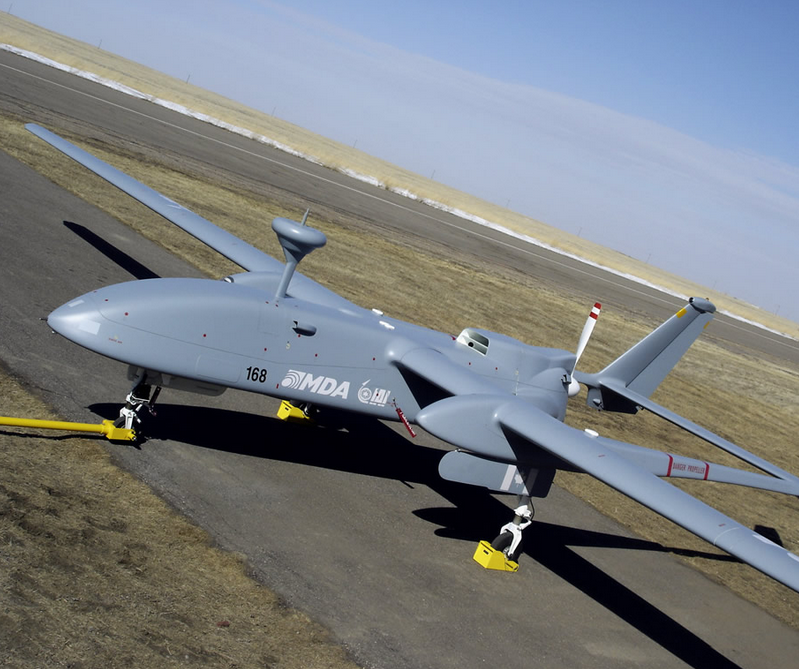

Heron I, Israel Aerospace Industries (IAI), Израиль

Источник фото: defenseindustrydaily.com

MALE UAV, т.е. средневысотный телеуправляемый беспилотный летательный аппарат с длительным временем управляемого полета. Его приято сравнивать с американским MQ-1 Predator.

Состоит на вооружении Израиля, поставлялся в Индию, Турцию и Францию (в модицифкации Eagle/Harfang), использовался в США для перехвата наркотрафика на юге страны. В 2009 году закупался в Австралию. Канада использовала дрон в Афганистане в режиме лизинга.



Heron TP, Israel Aerospace Industries (IAI), Израиль

IAI Heron TP

Фото: Noam Eshel, Defense-Update. Известен также как Heron 2 или Eitan.

Телеуправляемый пилотом ударный летательный аппарат. Основные параметры: размах крыльев - 26 метров, длина - 15 метров. Вес - 4 тонны, полезная нагрузка - 1 тонна. Время в воздухе - до 36 часов.

Статус: Первый полет выполнен в 2009 году, регулярно используется с 2011 года. По состоянию на 2015 год стоит на вооружении ВВС Израиля, а также импортируется рядом клиентов в Европе и Азии.  Подробнее - по ссылке



IAI E-Hunter, Israel Aerospace Industries, Израиль

Израильская модификация разведывательного телеуправляемого дрона RQ-5 Hunter с увеличенными грузоподъемностью, дальностью полета и временем полета. Первый полет в июле 1995 года.

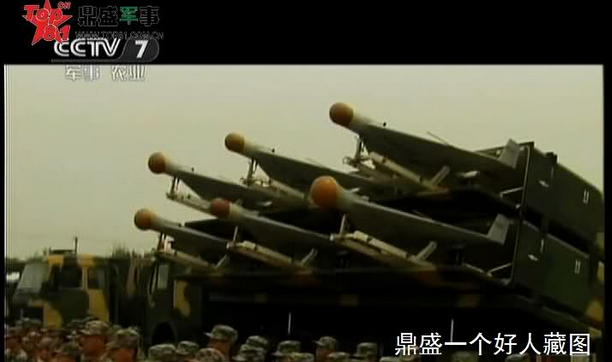

IAI Harpy, Israel Aerospace Industries, Израиль

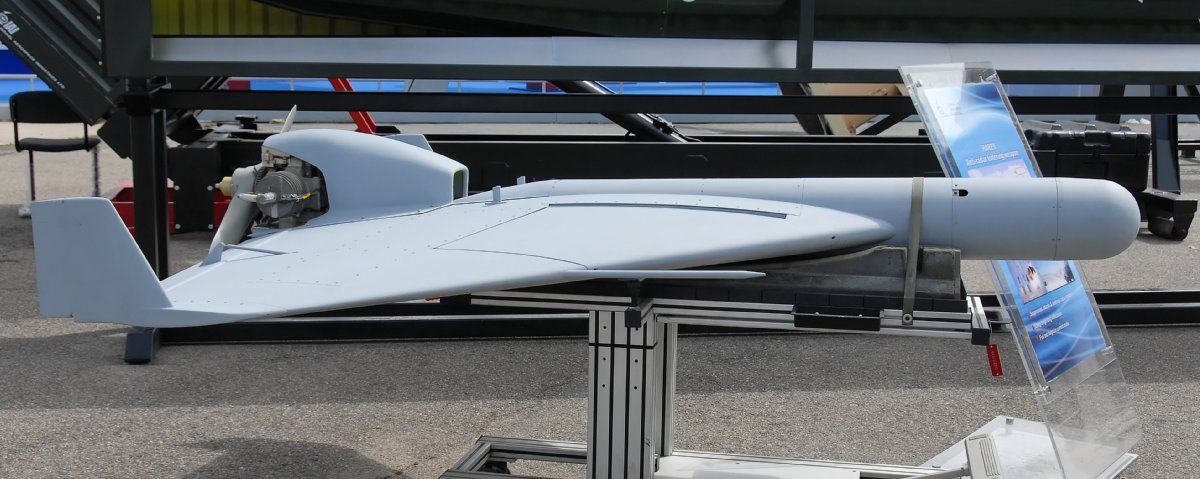

IAI Harpy, Israel Aerospace Industries, Израиль

IAI Harpy на стартовой позиции.

IAI Harpy, Israel Aerospace Industries, Израиль

UCAV, ударный беспилотник разового действия, оснащенный взрывающейся боеголовкой. Предназначен для атак на радарные системы. Также может быть использован для подавления защитных систем ВВС врага. Видео

Длина: 2.7 метров, размах крыльев - 2.1 метра, двигатель 28 кВт,  толкающий пропеллер в задней части корпуса, максимально развиваемая скорость - 185 км/ч, дальность полета до 500 км. Вооружение - боеголовка 32 кг. Вес - 132 кг.

Экспортировался в Китай в 1994 году и в другие страны - Чили, Индию, Южную Корею, Турцию.



Lijian, Китай

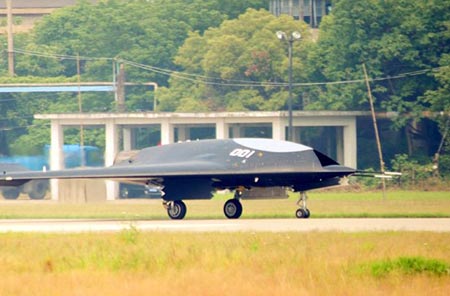

Lijian, Китай

Источник фото: linkedin.com

БЛА-невидимка дальнего действия, анонсирован в 2013 году в статусе "разрабатывается".
С высокоточным оружием на борту - это ракеты воздух-земля.
Первый полет 2013.11.21, менее, всего через 2 года и 9 месяцев после первого полета X-47B. Тип - летающее крыло.  Источник.

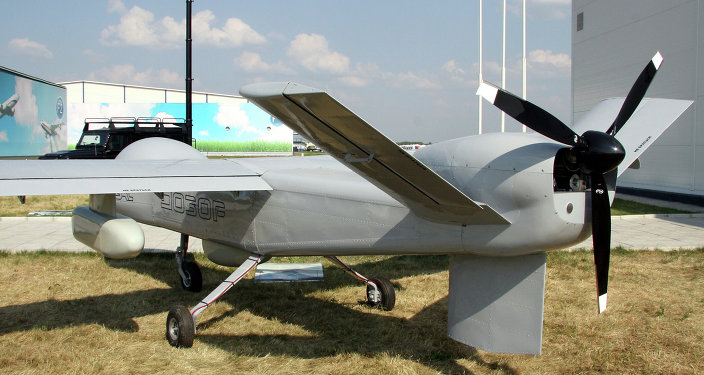

Merlin-21b, Россия



Разведывательный телеуправляемый дрон самолетного типа.
Оснащен двухдиапазонным радаром.
Используется дециметровый диапазон радиоволн для выявления скрытых от взгляда объектов или камуфлированных листвой. Сантиметровый диапазон позволяет делать снимки с высоким разрешением.
Передача данных осуществляется в режиме реального времени.
Полетный потолок дрона - до 3 км, дрон может действовать на удалении до 600 км от точки запуска.
Может работать при любых погодных условиях и в любое время суток.
Демонстрировался на форуме Army-2015 представителями ВВС РФ в июне 2015 года.

2015.06.20 New Russian Military Drone Can Detect Highly Camouflaged Objects

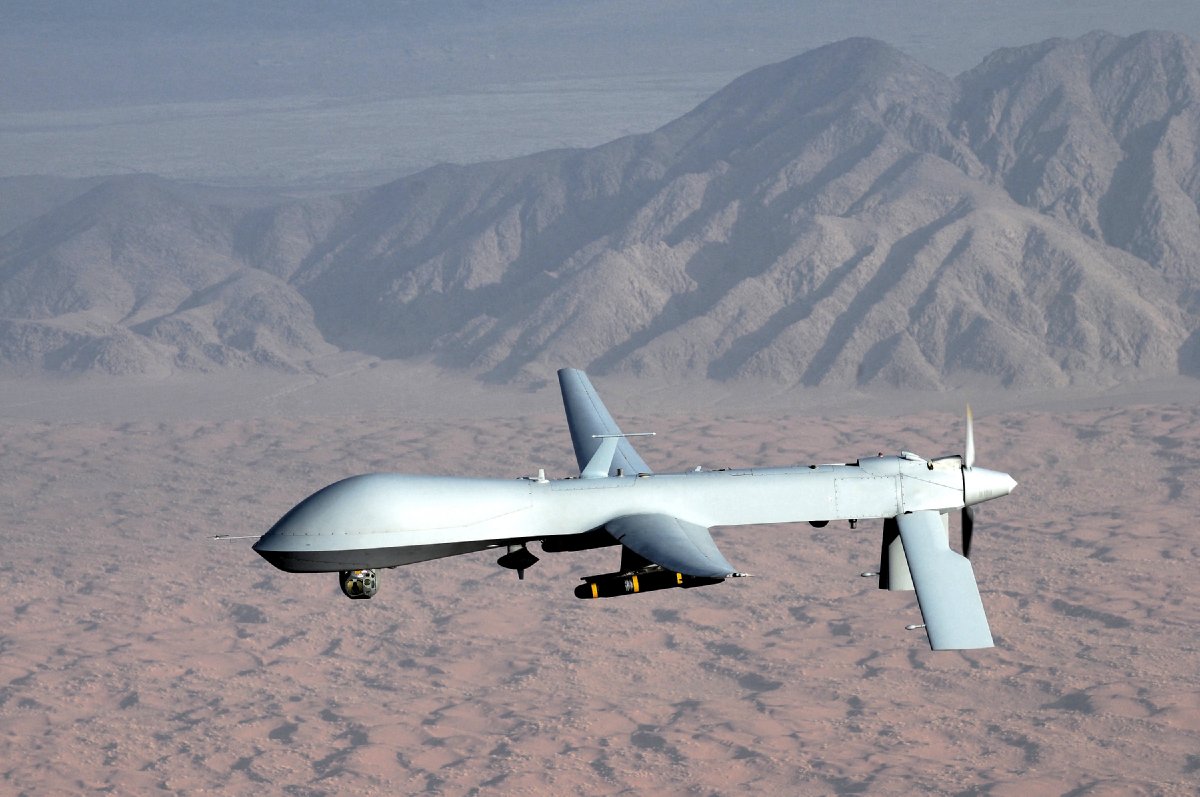

MQ-1B Predator, General Atomics, США

MQ-1B Predator, General Atomics, США

MALE UAS, средневысотный телеуправляемый БЛА, самолетного типа, первоначально разведывательный (RQ-1), позднее был модифицирован до многоцелевого (MQ-1).

до 14 часов полета, до 750 км. Требует ВПП длиной не менее 1500 м.

Первый полет 1994.07.03. Выпускается комплектами - 4 дрона и наземная станция управления. Производился в период с 1995 до 2015 года, выпущено 360 моделей (285 RQ-1, 75 MQ-1).

До 2001 года были исключительно разведывательными. С 2001 года отдельные модели получили вооружение - ракеты AGM-114 Hellfire.

Используется ВВС США и ЦРУ.

За период с 1996 по 2015 ВВС США по официальным данным закупили 269 БЛА Predator. Большинство из них вышли из строя, несмотря на то, что их использовали в основном против стран, где ПВО и ВВС отсутствовали или были слабыми.

Дальнейшим развитием MQ-1B стал дрон MQ-9 Reaper



2015.09.08 Дроны ВВС США MQ-1 Predator на этой неделе будут летать не только над Латвией, но и над Эстонией.

2015.05.21 Lockheed Martin's Skunk Works Is Cooking Up a Revolution in Drone Technology.



MQ-1C Grey Eagle, General Atomics, США

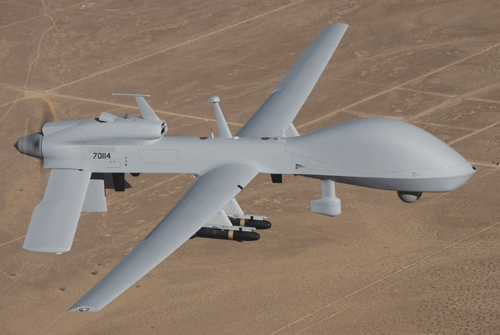

MQ-1C Gray Eagle

Многоцелевой телеуправляемый БЛА самолетного типа. Стоимость - порядка $21 млн за единицу. Может нести на себе ракеты воздух-земля.

2015.07.22 В США признали потерю MQ-1C в Ираке 16 июля. Аварию объясняют "техническими проблемами, связанными с потерей связи с дроном". Сообщается, что на борту дрона не было ракетного вооружения. Судя по фотографиям, попавшим в интернет, дрон не разбился, а совершил посадку, вероятно в автоматическом режиме в районе города Samawa.

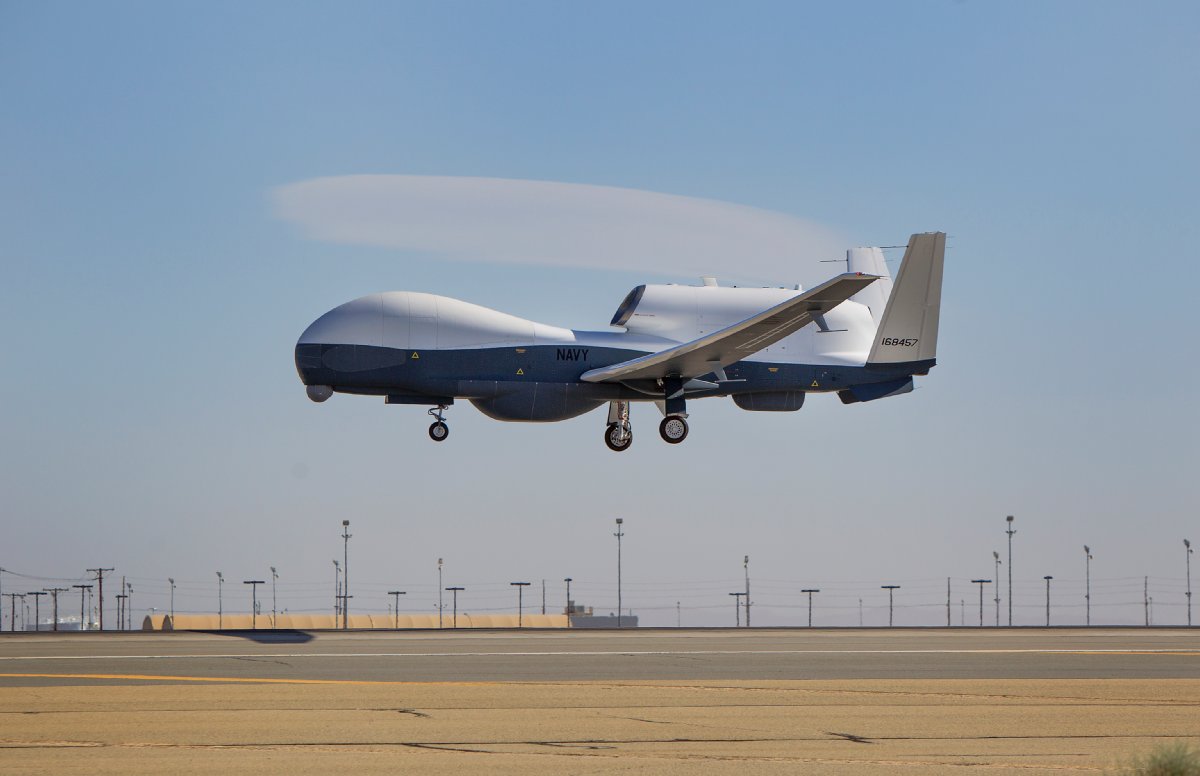

MQ-4C Triton, Northrop Grumman, США

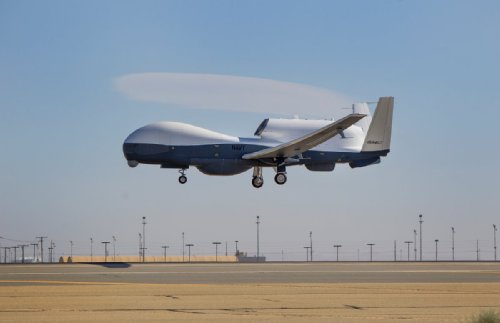

MQ-4C Triton, Northrop Grumman, США

Многоцелевой BAMS UAS, самолетного типа. Для разведывательных целей. Способен оставаться в воздухе более 24 часов. Создан по заказу ВМФ США, как дальнейшее развитие BAMS UAS RQ-4 Global Hawk. Первый полет - 22 мая 2013 года. Планируется выпуск 68 штук. Стоимость порядка $182 млн (считая расходы на разработку).



MQ-5B Hunter, IAI Malat Division, США/Израиль

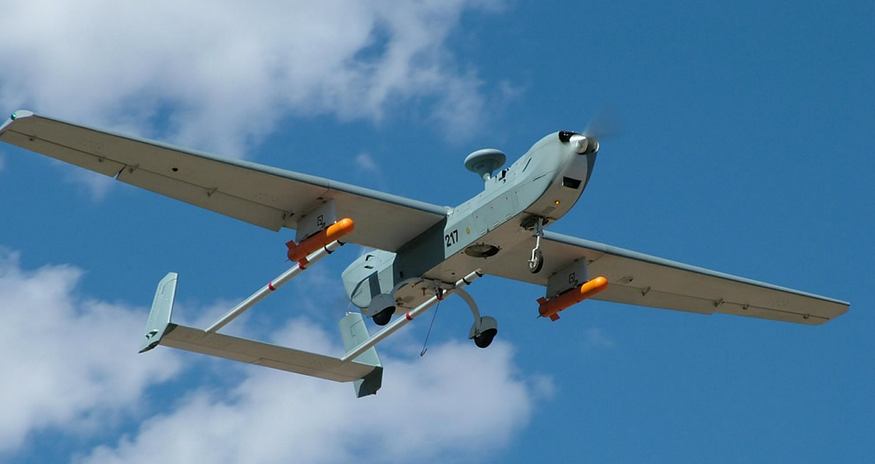

MQ-5B Hunter, IAI Malat Division, США/Израиль

Источник фото: defenseindustrydaily.com

многоцелевой телеуправляемый БЛА, средневысотный, самолетного типа, с длительным временем полета.

От разведывательного RQ-5B отличается наличием авиабомб GBU-44/B Viper Strike.

Разработан в 1989 году Israeli Aircraft Industries совместно с американской компанией TRW (Northorp Grumman Corp.) на базе израильского БЛА Impact.

Первый полет - 1991

Первый контракт на производство для армии США - 1993 год. Также закупался Францией, Бельгией, Индией.

Официальная страница на сайте производителя



2014.03 Согласно публикациям российской прессы был посажен на территории Крыма после перехвата управления с использованием российского комплекса РЭБ Автобаза.  / tvzvezda.ru. Информация скорее всего не достоверна, в частности Ростех опровергает факт использования комплекса Автобаза в Крыму. / Rostec.ru Отрицают это и другие источники, в частности, со ссылкой на пресс-секретаря Пентагона / bbc.com



MQ-8B, США

2015.06.20 UAV вертолетного типа.  После двух лет испытаний начал использоваться с 2014.11 на борту USS Fort Worth. 7.32 м длиной, грузоподьемность - 272 кг.





MQ-8B Fire Scout, США

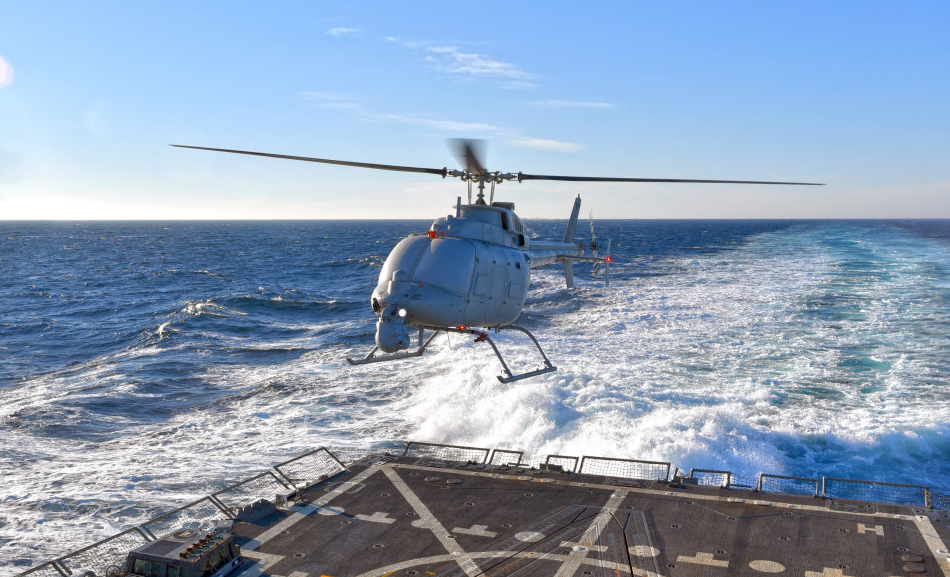

MQ-8C

фото: engadget.com

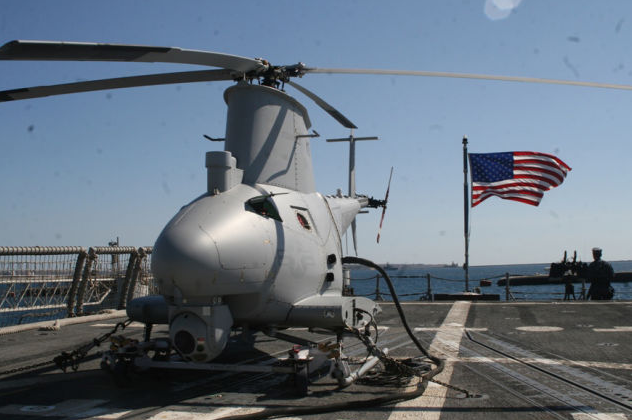

MQ-8C Fire Scout, США

Fire Scout MQ-8C



Источник: Northern Grumman

2015.07.20 Военно-морской беспилотный телеуправляемый вертолет. Может работать на удалении до 115 млн. Первый полет 31.10.2013. Оборудован радаром, сенсорами для перехвата связи и системой APKWS (высокоточного огня), что означает ракеты с лазерным наведением. Видео.  2015.07.20 Drone of the Day: Fire Scout

2015.06.20 UAV вертолетного типа. Планируется использование MQ-8C в ВМС США, начиная с 2018 года. После двух лет тестирования модели MQ-8B начались испытания новой модификации MQ-8C. 9.45 метра длиной. Отличается большим временем в полете, большим радиусом действия и более высокой грузоподьемностью - более 317 кг. Новый радар с фазированной антенной решеткой на борту с дальностью действия более 148 км. Планируется использовать в качестве разведывательного дрона. ВМФ США уже заказало 17 MQ-8C и планирует приобрести до 40 таких дронов.

2015.06.20 The Navy is testing out a bigger, badder Fire Scout UAV

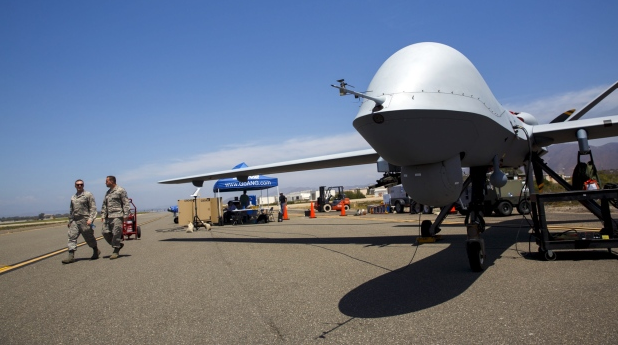

MQ-9 Reaper (Predator - B), General Atomics Aeronautical Systems Inc. (GA-ASI), США

MQ-9 Reaper

Источник: Patrick T. Fallon/Reuters, cbc.ca

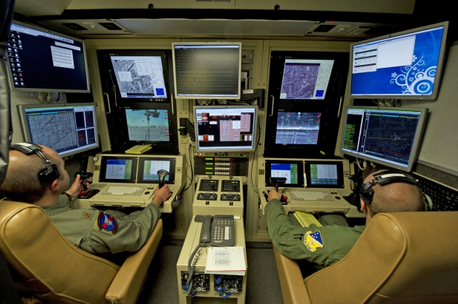

Как управляют дроном MQ-9 Reaper

Источник: Airman 1st Class Michael Shoemaker/USAF/Reuters ; cbc.ca

США, многоцелевой телеуправляемый БЛА. Самолетного типа. Пришел на смену модели MQ-1B Predator. Начал использоваться с 2007 года.
Способен наносить ракетные удары ракетами AGM-114 Hellfire . Один из наиболее массовых БЛА армии США на 2015 год. Может оставаться на больших высотах около 14 часов в непрерывном полете. Используется армиями США и Великобритании. В Армии США обычно в составе эскадронов из 5 дронов Reaper.

Выпускается в различных модификациях: MQ-9, Predator-B, NASA Predator B (Ikhana), Maritime Predator B, Guardian Maritime Predator B, Predator B ER.



nEUROn, Дассо Авиасьон (а также группа европейских компаний), Европа

фото: f.i.uol.com

создается по схеме малозаметных радарам аппаратов типа "летающее крыло". Француз напоминает британский БЛА Taranis. Двигатель Адур Mk.951. Размах крыльев - 12-12.5 м, длина - 9.3 м, взлетная масса - 6500-7000 кг, вес пустого - 4900 кг. Максимальная скорость - 980 км/ч. Практический потолок - 14000 м. На внутренней подвеске может нести две корректируемые авиабомбы калибра 225 кг. Время нахождения в воздухе: до 3 часов. В создании БЛА участвуют SAAB, Швеция; RUAG Aerospace, Швейцария; EAB, Греция; EADS-CASA, Испания; Alenia, Италия. Стоимость программы оценивается в ~400 млн евро, одного БЛА - до 30 млн евро. Первые полеты начались в декабре 2012 года. В 2014 году испытан в Италии на радиолокационную заметность. В 2016 году планируются испытания вооружения БЛА в Швеции, в том числе бомбометание. / robotrends.ru



PD-100 Black Hornet, Prox Dynamics, США



2015.09.24 Норвежские пико-беспилотники PD-100 Black Hornet приняты на вооружение морской пехоты США

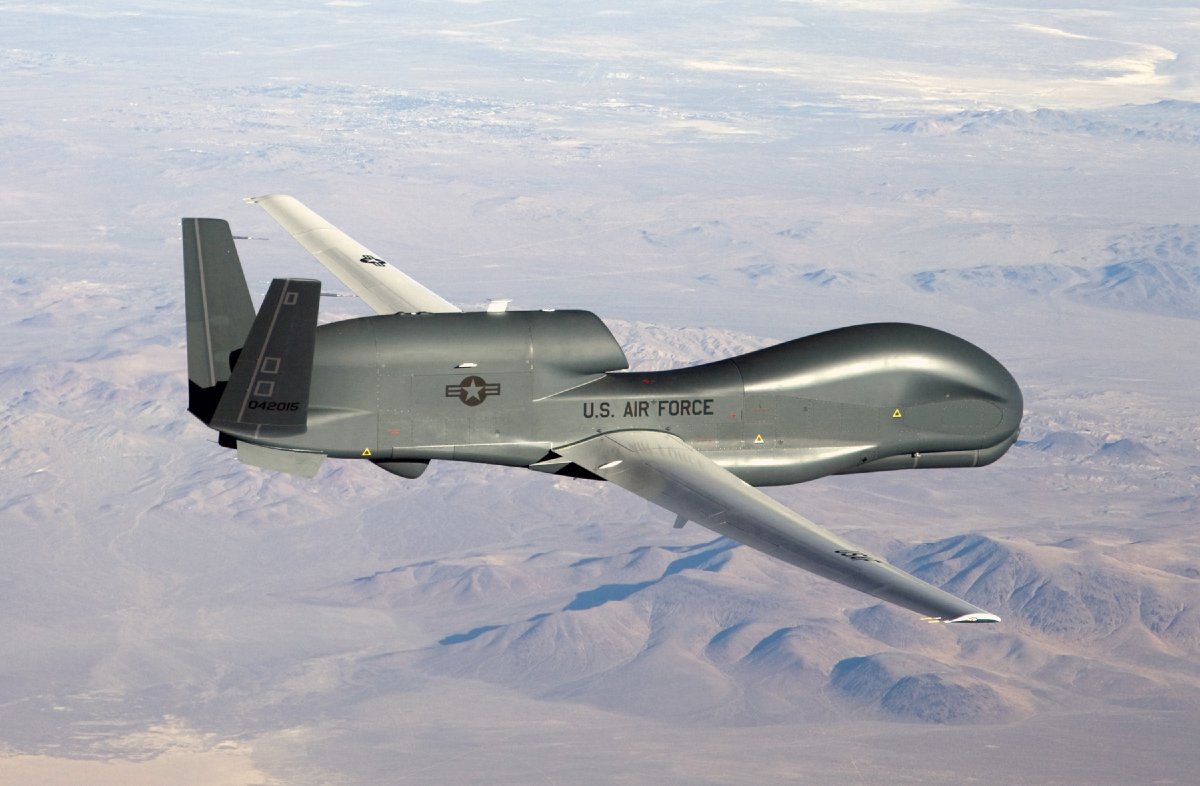

RQ-4 Global Hawk, Northrop Grumman, США

RQ-4 Global Hawk, Northrop Grumman, США

Источник фото: Википедия

BAMS UAS, беспилотный самолет-разведчик.  Разработан в Ryan Aeronautical, которая позднее вошла в Northrop Grumman. Оснащен радаром с синтезируемой диаграммой направленности, а также дальнодействующими электрооптическими и ИК сенсорами. Может производить наблюдение за территорией до 100 тыс. кв.км за день. Первый полет в 1998 году.

В 2015 году используется в ВВС США, ВМФ США и NASA, как HALE БЛА. Стоимость колеблется от $61 млн в 2001 году до $223 млн в 2013 году. Построено порядка 43 таких дронов.

По состоянию на 2015.03, использование БЛА Global Hawk по совокупности расходов обходится дороже, нежели разведывательного самолета U-2S с пилотом на борту.

Более не производится, т.к. его сменил MQ-4C Triton.



RQ-5 Hunter, IAI Malat Division /  Northrop Grumman, США

Разведывательный БЛА. Есть также многоцелевая модификация MQ-5B.

Размах крыльев: 8.9 м, длина 6.95 м, масса пустого 540 кг, два двигателя ПД Moto-Guzzi, максимальная скорость 204 км/ч, радиус действия - 267 км, число БЛА, которыми можно управлять с одной базы - 8. Потолок - 4.575 км.

Спецификация на русском языке: Википедия.

RQ-5A Hunter, IAI Malat Division /  Northrop Grumman, США

Разведывательный БЛА. Есть также многоцелевая модификация MQ-5B.

Размах крыльев: 8.8 м, длина 6.8 м, максимальный взлетный вес -  727 кг, полезная нагрузка - 125 кг, два бензиновых мотора по 60 лс каждый, крейсерская скорость 110 км/ч, радиус действия - 125 км от наземной станции, потолок - 4.5 км

Спецификация на русском языке: Википедия.

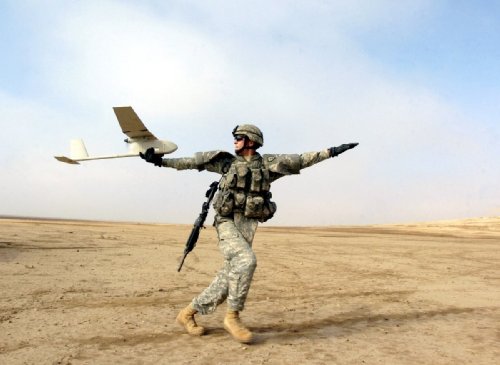

RQ-11 Raven, Aerovironment, США

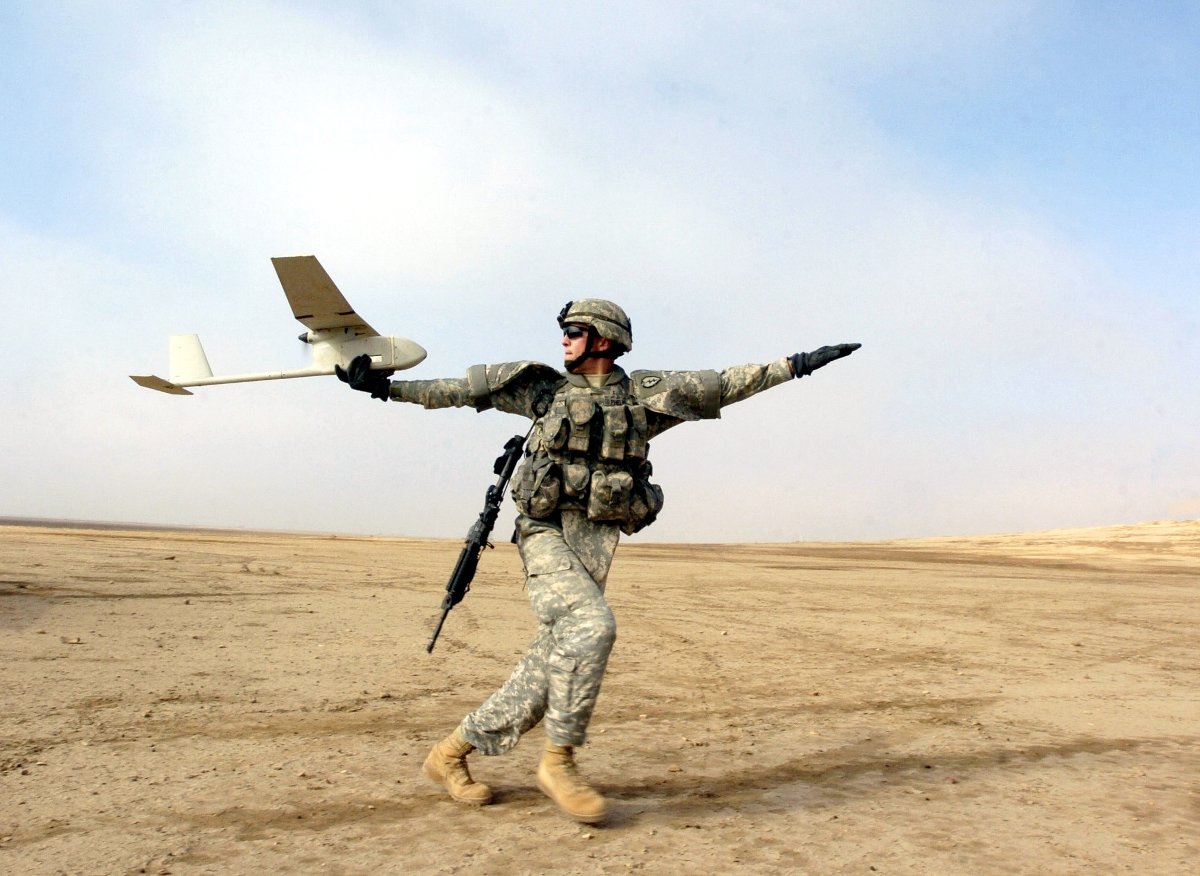

RQ-11 Raven, Aerovironment, США

Телеуправляемый тактический мини-беспилотник.

Подробнее по ссылке.



RQ-170 Sentinel, Lockheed Martin, США

RQ-170 Sentinel, Lockheed Martin, США

многоцелевой телеуправляемый необитаемый летательный аппарат самолетного типа по "стелс" технологии.

Использование его армией США рассекречено с 2009 года.

Известен инцидент по захвату управления этим БЛА вражеской стороной. По-слухам, использовался при ликвидации Усамы бен Ладена.



Scan Eagle, Boeing Company и Insitu, США

Беспилотник, принят на вооружение ВМС США в 2005 году. Используется для разведки и целеуказания.

до 100 км, до 20 часов полета, до 139 км/ч

запуск с катапульты, посадка с использованием троса и крюка

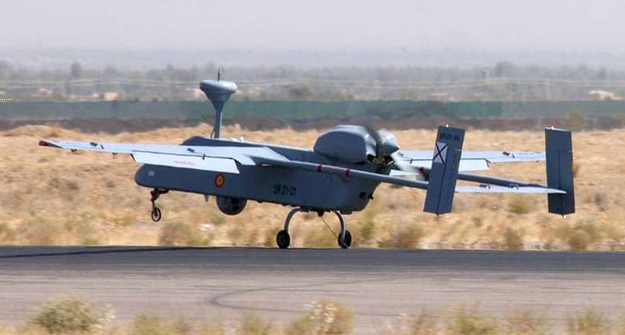

Searcher MkII, IAI, Израиль

Searcher Mk II, Израиль

Источник фото: defense-update.com

Тактический дрон. Используется с 2008 или ранее. В России известен, как Форпост.



Shin Diao, Китай

Военный БЛА. Проект 973, известный также как Шен Диао (Божественный орел)

HALE БЛА, т.е. высотный БЛА с длительной продолжительностью полета. Двойной фюзеляж, турбовинтовые двигатели, крыло между фюзеляжами по аэродинамической схеме "утка". Для разведки и связи на больших высотах и в ближнем космосе.

Разработчиком предположительно является 601-й институт Авиастроительной корпорации города Шэньян. Считается, что создатели аппарата вдохновлялись идеями разработки Сухой S-62, которая не была завершена.

2015.07.06 Новый китайский высотный БЛА "Божественный Орел" фото.

2015.06.02 В КНР создан беспилотник похожий на проект "Сухого"



Silver Arrow Darter, Elbit Systems, Израиль

Тактический разведывательный БЛА



Silver Arrow Sniper, Elbit Systems, Израиль

Тактический разведывательный БЛА



Sky Saber, Китай

БЛА, анонсирован в 2013 году в статусе "разрабатывается". С высокоточным оружием на борту. Источник



Soar Dragon, Китай

БЛА, схожий по функциональности и характеристикам с американским RQ-4 Global Hawk.

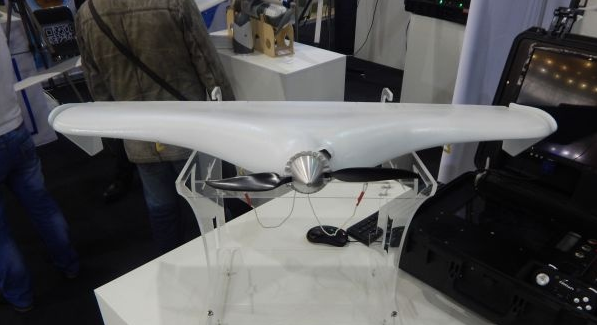

Sparrow, Spaitech, Украина

Sparrow, Spaitech, Украина

Источник фото: segodnya.ua

Комплекс на базе БЛА типа "летающее крыло". БЛА помещается в рюкзаке. Время работы без подзарядки - 1 час, дальность действия - 60-70 км от комплекса управления. Оснащен автопилотом, системой радиоэлектронного противодействия. При потери контакта с комплексом управления автоматически должен возвращаться на базу. Посадка с парашютом.

Статус: 2015.09 Прошел испытания на полигоне ВСУ, возможна закупка опытной партии для ВСУ. Один комплекс стоит $10-15 тысяч. Без тепловизора. Тепловизор может стоить еще $10 тысяч.


SR-72, Lockheed Martin, США

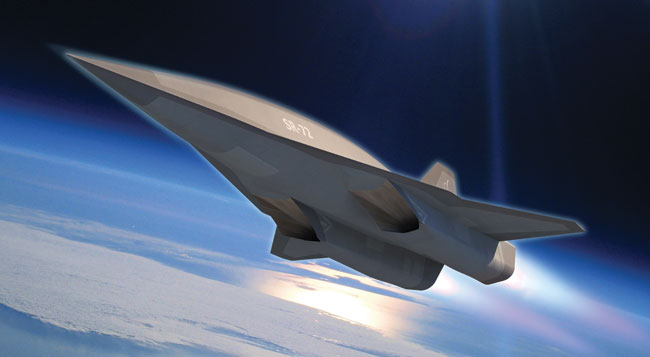

SR-72, Lockheed Martin, США

Многоцелевой телеуправляемый беспилотник самолетного типа с возможностью разгоняться до скоростей выше 7 тыс. км/ч (6 Махов) и подниматься на высоты выше 24 км. Разработка Lockheed Martin и Aerojet Rocketdyne, Skunk Works black site, США

2015.05.25 К 2030 году в США планируют выпустить SR72 - самый быстрый военный дрон на планете



Taranis, BAE Systems, UK

Taranis, BAE Systems, UK

источник фото: flightglobal.com

Телеуправляемый многоцелевой БЛА, самолетного типа по "стелс"-технологии.

Размах крыльев - 9.1 м, длина - 11 м, первый полет 2013.08.10. Двигатель: Rolls-Royce Turbomeca Adour.



Triton MQ-4C, США

см. MQ-4C Triton



X-37A, NASA/DARPA, США

Переиспользуемый телеуправляемый необитаемый космический аппарат. Первоначальная версия космического корабля NASA. Использовался для тестов в 2005-2006 годы.



X-37B, US Air Force, США

Переиспользуемый телеуправляемый необитаемый космический аппарат. БЛА "космический челнок" (Orbital Test Vehicle, OTV), беспилотный космический челнок. Модифицирован для ВВС США. Размеры шатлла 2.9 м в высоту и 8.9 м в длину. Тесты на орбите в 2010, 2011, 2012 годы

Аппарат способен перемещаться в космосе благодаря реактивному двигателю.  см. подробнее в разделе "Роботы и космос"


X-37C, США

Переиспользуемый телеуправляемый необитаемый космический аппарат. Планировалось в 2011 году разработать увеличенную в 1.6-1.8 раз копию X-37B



X-45, Boeing Phantom Works, США

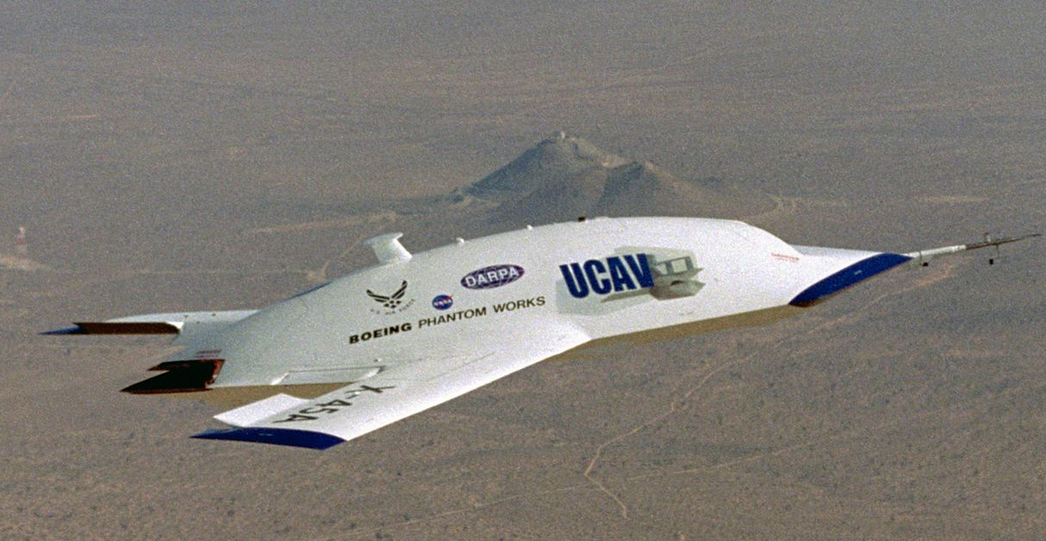

X-45, Boeing Phantom Works, США

Источник фото: Википедия

На 2015 год существует в виде "демонстрации концепта". Параметры концепта: скорость 919 км/ч (0,75 Мах), дальность  действия 2405 км, размах крыльев - 10 м, вес 8.165 кг, длина 8 метров.

Экспериментальный многоцелевой телеуправляемый БЛА, способный нести разнообразные варианты бомбовой нагрузки. Основу ударного вооружения составят две 450 кг бобмы GBU-32 JDAM, наводимые на цели по сигналам спутниковой навигационной системы NAVSTAR. Для обеспечения высокоточного поражения большого количества наземных объектов про программе SDB (бомбы малого диаметра) разрабатываются компактные боеприпасы весом менее 113 кг, которые будут направляться на цель с помощью автономной подсистемы атаки. БЛА X-45 можно хранить до 10 лет без обслуживания, перевозить по воздуху в специальных контейнерах. Транспортник C-5 способен взять на борт до 12 таких контейнеров, что позволяет развернуть БЛА на любом ТВД. Срок эксплуатации X-45 - 25 лет.

Существуют варианты X-45A, X-45B/C, X-45N.

Википедия



X-47A Pegasus, Nothern Grumman, США

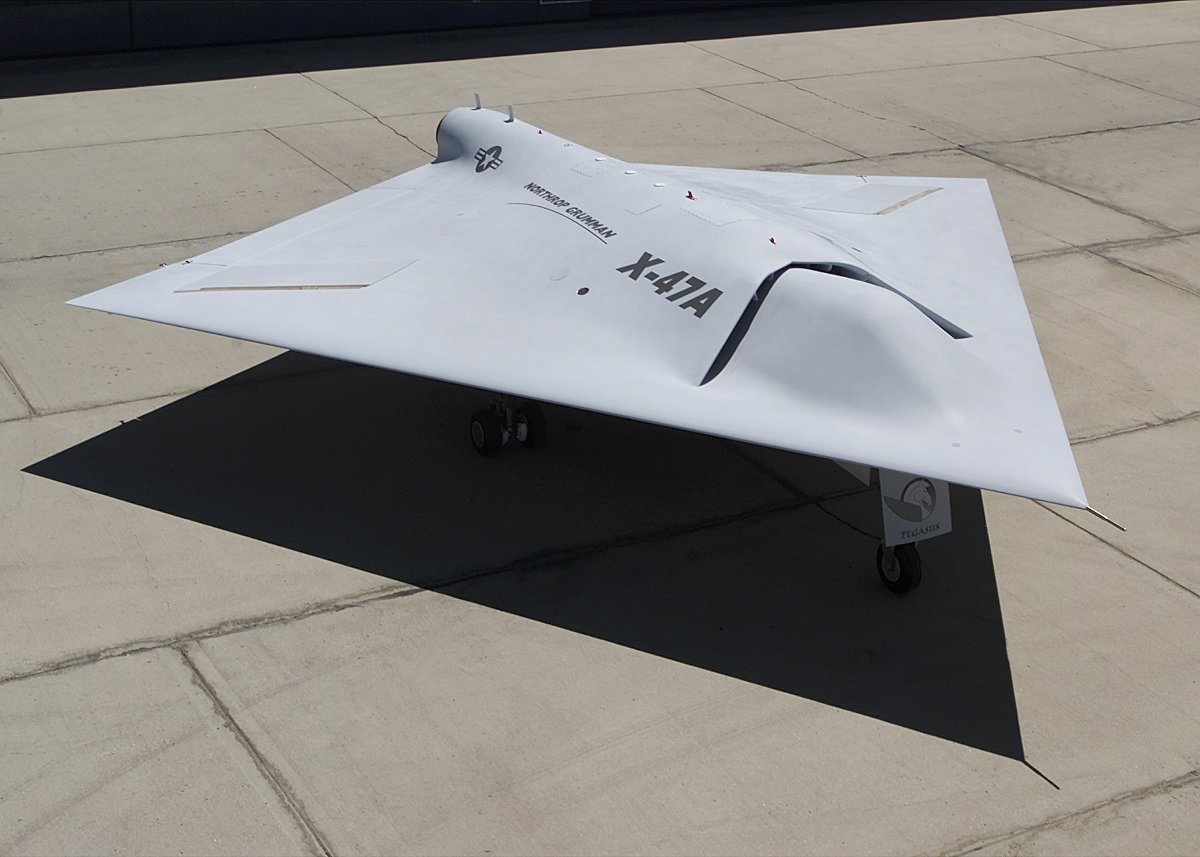

X-47A Pegasus, Nothern Grumman, США

Многоцелевой экспериментальный военный БЛА, самолетного типа, с поддержкой "стелс"-технологии.

Википедия



X-47В UCAS-D, Nothern Grumman, США

X-47B Pegasus, Nothern Grumman, США

Источник фото: Википедия

Демонстрация концепта.

Первый полет X-47B состоялся 2011.02.04. В мае 2015 года впервые успешно приземлился на авианосец H.W.Bush.



X-51, США

 Сверхзвуковой БЛА самолетного типа. Испытывался в 2010 и в 2013 году. Проект DARPA.



XS-1, Boeing, США

беспилотный космический челнок. Может подниматься на низкие орбиты до 70 км с использованием разгонной ступени, а далее перемещаться за счет собственного реактивного двигателя. Возвращение на Землю самолетным способом. Должен быть способен летать на орбиту ежедневно. Прототип XS-1 должны представить на испытания не позднее 2019 года. Возможно аналогичными разработками занимаются и другие компании. Boeing ведент разработки XS-1 совместно с Blue Origin, планируя использовать двигатель BE-4.  Подробнее см. в разделе Роботизированные Космические Аппараты.



Xianglong, Китай

БЛА, анонсирован в 2013 году в статусе "разрабатывается". Источник



Yabhon United 40, ADCOM Systems, Объединенные Арабские Эмираты

Uabhon United 40, ADCOM Systems, Объединенные Арабские Эмираты

источник фото: сайт производителя

Военный БЛА, самолетного типа, размах крыльев - 20 метров, длина 11.13 м, высота 4.38 метров, вес без полезной нагрузки - 520 кг, максимальный взлетный вес - до 1500 кг, полезная нагрузка до 1000 кг, емкость бака - 900 литров. Приводы - основной двигатель и электродвигатель. До 120 часов беспосадочного полета, потолок - 7 км, скорости от 75 до 220 км/ч. Официальный сайт: adcom-systems.com



Yabhon United 40 block 5, ADCOM Systems, Объединенные Арабские Эмираты

Военный ударный БЛА, самолетного типа. Может нести ракетное вооружение.  Официальная страница: adcom-systems.com


Yilong, Китай

БЛА, анонсирован в 2013 году в статусе "разрабатывается". С высокоточным оружием на борту. Источник


ZALA 421-02X, ZALA Aero Group, Ижевск, Россия

вертолетного типа, видеосвязь - 25 км, время в полете 90-180 минут, масса 90 кг, офстраница ZALA 421-02X



ZALA 421-04M, ZALA Aero Group, Ижевск, Россия

самолетного типа, летающее крыло, видеосвязь - 15 км, время в полете 90 минут, масса 5.5 кг, офстраница ZALA 421-04M


ZALA 421-08M, ZALA Aero Group, Ижевск, Россия

самолетного типа, летающее крыло, видеосвязь - 15 км, время в полете - 80 минут, масса 2.5 кг. Особенность данного дрона - поддержка захвата и трекинга цели, уникальный функционал для дронов малого класса.   Офстраница ZALA 421-08M



ZALA 421-04M, ZALA Aero Group, Ижевск, Россия

БЛА летающее крыло. Подробнее



ZALA 421-06, ZALA Aero Group, Ижевск, Россия

БЛА вертолетного типа. До 3-х часов, до 40 км от пункта управления.

12 кг, 50 км/ч, потолок - 2 км, макс 70 км/ч, полезная нагрузка 3.5 кг,

подробнее



ZALA 421-08, ZALA Aero Group, Ижевск, Россия

БЛА "летающее крыло", производится "Беспилотные системы", Ижевск.

2.5 кг, 10 км, 120 км/ч, потолок 4 км, длина 0.44 м, размах крыльев 0.8 м, продолжительность полета 1.3 часа

подробнее



ZALA 421-16, ZALA Aero Group, Ижевск, Россия

самолетного типа, видеосвязь - 50 км, время полета 4-8 часов, 16 кг, офстраница ZALA 421-16



ZALA 421-16E, ZALA Aero Group, Ижевск, Россия

самолетного типа, видеосвязь - 50 км, время в полете - 4 ч, масса - 10 кг. Офстраница ZALA 421-16E.



ZALA 421-16EM, ZALA Aero Group, Ижевск, Россия

самолетного типа, видеосвязь - 25 км, 2.5 ч в полете, 6.5 кг, офстраница ZALA 421-16EM



ZALA 421-20, ZALA Aero Group, Ижевск, Россия

самолетного типа, видеосвязь 70 км, время в полете - 6-8 часов, масса - 200 кг. Офстраница ZALA 421-20



ZALA 421-21, ZALA Aero Group, Ижевск, Россия

бесшумный мини-гексакоптер, видеосвязь - 2 км, время в полете - 40 минут, масса - 1.5 кг. Офстраница ZALA 421-21.

взлетный вес: 1.5 кг



ZALA 421-22, ZALA Aero Group, Ижевск, Россия

октокоптер, видеосвязь - 5 км, время в полете - 35 минут, масса - 8 кг. Может не только передавать видеопоток наблюдения, но также выполнять задачу облета периметра или наблюдения за конкретным объектом инфраструктуры. Может переносить комплект для спасения на море SSK-4, состоящий из надуваемого спасжилета или небольшого надувного плота, которые дрон способен сбросить в указанные координаты спасаемому человеку. Офстраница ZALA 421-22.



ZALA 421-23, ZALA Aero Group, Ижевск, Россия

вертолетного типа, видеосвязь - 25 км, время в полете 1.5-2 часа, масса - 35 кг. Офстраница ZALA 421-23



ZALA 421-M1 (мишень), ZALA Aero Group, Ижевск, Россия

летающее крыло, скорость - до 400 км/ч, время в полете - 30 минут, размах крыла - 1215 мм. Офсайт ZALA 421-M1.


Альтиус, Россия

экспериментальная модель БЛА большой продолжительности полета

2015.05.08 На Международном военнт-техническом форуме Армия-2015 покажут роботы и беспилотники.



Беркут-1, Агат (ОАО "Агат-системы управления"), Россия

БАК, самолетного типа, тактический разведывательный.



Беркут-2, Агат (ОАО "Агат-системы управления"), Россия

БАК, самолетного типа, тактический разведывательный.



Ворон, ОПК (КБ Луч), Россия

БЛА малой дальности действия самолетного типа. Радиус действия: до 40 км, масса 35 кг, время полета - 2  часа.



ВР-2, Россия

См. Ту-141 Стриж



ВР-3, Россия

См. ТУ-143 Рейс



Гайдамака М-49, Вираж (НПЦ беспилотной авиации Вираж при НАУ, Национальном авиационном университете), Украина

Гайдамака М-49, Вираж (НПЦ беспилотной авиации Вираж при Национальном авиационном университете), Украина

БЛА Гайдамака М-49, источник фото: segodnya.ua

2014. Разработан в качестве тактически-разведывательного БЛА. Максимальный взлетный вес - 4 кг, длина - менее полуметра, размах крыльев - 0.82 м. Аппарат может переносить 1 человек. Полезная нагрузка - до 2 кг. Об использовании пока данных нет.



Горизонт, Россия

серия Горизонт, Россия, БЛА в рамках НИР Альтиус-М



Горизонт G-Air S-100, Россия

БАК Горизонт G-Air S-100, ОАО Горизонт. Вертолетного типа. Разработан в Австрии фирмой Schiebel в период 2003-2005 под названием Camcopter S-100. В России выпускается под названием Горизонт G-Air S-100 ростовским предприятием ОАО Горизонт". Дальность телеуправления 50, 90 или 200 км в зоне прямой радиовидимости. В 2011 году рошел испытания на корабле. Взлет и посадка возможны в атоматическом, полуавтоматическом или ручном режиме.  Сила ветра при взлете и посадке - не более 20 узлов.

2014. Страница, посвященная БАК Горизонт G-Air S-100.


Гранад ВА-1000, Россия

БЛА, самолетного типа

2015.05.08 На Международном военно-техническом форуме Армия-2015 покажут роботы и беспилотники.



Гриф-К,

 БЛА, самолетного типа



Дань-Барук, КБ Сокол, Россия

Тяжелый средневысотный многоцелевой БЛА большой продолжительности и дальности полета

500 кг, полезная нагрузка 90 кг, продолжительность полета - 15 часов.

Подробнее



Данэм, КБ Сокол, Россия

 БЛА в составе комплексной системы мониторинга



Дозор-2, Транзас, Россия

Телеуправляемый БЛА. Сейчас называется Дозор-50



Дозор-3, Транзас, Россия

БЛА, по лицензии Израиля, который позднее стал выпускаться под названием Дозор-600.



Дозор-50, Транзас, Россия

Телеуправляемый БЛА. Дальнейшее развитие Дозор-2

50 кг, 600 км, 130 км/ч, 4 км, 2.6 м х 0.9 м х 4 м крылья, 15 кг полезная нагрузка, до 6 часов

подробнее



Дозор-100, Транзас, Россия

телеуправляемый БЛА, с удлиненным относительно Дозор-85 крылом.

95 кг, 1200 км, 150 км/ч, потолок 4.5 км, полезная - 32 кг, длина - 3 м, высота 1.1 м, размах крыла - 5.4 м, 10 часов

подробнее



Дозор-600, Россия

Merlin 21b

источник фото: poderioarmadas2.blogspot.ru На этом фото схож с Predator B.

Средневысотный тяжелый многоцелевой телеуправляемый БЛА большой продолжительности полета. Решает задачи обнаружения и идентификации объектов в режиме реального времени, независимо от метеоусловий и времени суток. Передача данных - через спутниковую связь или радиоканал в пределах прямой видимости.
Способен нести до 120 кг полезной нагрузки в виде высокоточного оружия.

Впервые показан на авиасалоне МАКС-2009



Дрозд, ОПК (КБ Луч), Россия

БЛА малой дальности действия самолетного типа. Радиус действия: до 40 км, масса 10 кг, время полета - 2  часа.



Е2У, ЭНИКС, Россия

Телеуправляемая воздушная мишень, самолетного типа, воздушно реактивный двигатель M135, 400 км/ч, 70 кг, до 180 км.

Размах крыла: 2.4 м, длина - 2.1 м

Подробнее



Ео8, ЭНИКС, Россия

Телеуправляемая воздушная мишень, самолетного типа, воздушно реактивный двигатель M135, 300 км/ч, 150 кг, до 100 км.

Запуск с буксируемой установки.

Размах крыла: 5 м, длина - 4,15 м

Подробнее



Застава, Уральский завод гражданской авиации, Россия

Застава, Уральский завод гражданской авиации, Россия

источник фото: bastion-opk.ru

телеуправляемый БЛА самолетного типа

Лицензионная копия израильского БЛА Bird-Eye 400, собирается в Татарстане под названием Застава.

Дальность действия: до 10 км
Взлетная масса - не более 5.5 кг
Полезная нагрузка - 1.2 кг
Длина - 0.8 м, размах крыла 0.8 м
Максимальная высота - 2.2 км
Максимальная скорость - 100 км/ч
Продолжительность полета - 1 час.
Старт: катапульта
Посадка: Парашют
Обслуживание: 3 человека



Зеница, Россия

экспериментальный ударный БЛА воздушного старта



Иноходец, Россия

БЛА средней дальности самолетного типа для ведения круглосуточной и всепогодной разведки наземных (надводных) объектов

2015.05.08 На Международном военнт-техническом форуме Армия-2015 покажут роботы и беспилотники



Инспектор-402, Аэрокон, Россия

БЛА самолетного типа с V-образным хвостовым оперением и прямым крылом размахом 4 метра. Электродвигатель с питанием от водородного топливного элемента - 400 км, либо с двигатель внутреннего сгорания - до 1000 км. Подробнее



Инспектор-601, Аэрокон, Россия

Многоцелевой телеуправляемый БЛА самолетного типа. Взлет и посадка "по-самолетному". Бензиновый двигатель. Подробнее



Иркут-3, НПК Иркут, Россия

Телеуправляемый мини-БЛА самолетного типа. Подробнее



Истра 10, Истра, Россия

Разведывательный телеуправляемый БЛА самолетного типа. Подробнее



Истра 12, Истра, Россия

Разведывательный телеуправляемый БЛА самолетного типа. Взлет с использованием направляющих, посадка с парашютом или на поверхность фюзеляжа. Может выполнять программу полета без использования сигнала спутниковых систем навигации.

взлетная масса - 70 кг, полезная нагрузка - 15 кг, крейсерская скорость - 130 км/ч, длительность полета - 1 час

подробнее



Ка-137, Камов, Россия

БЛА вертолетного типа

280 кг, 175 км/ч, потолок 5 км, полезная нагрузка - 80 кг, 4 часа, длина - 1.88, ширина 1.88, высота 2.3, диаметр винта - 5.3 м.

подробнее



Корсар, ОПК (КБ Луч), Россия

БЛА малой дальности самолетного типа для мониторинга ситуации в тактической зоне. Радиус действия - до 120 км. Размах крыла- 6.5 м. Вес - около 200 кг. На 2015.08 - не производится.



Ласточка, ОПК (КБ Луч), Россия

БЛА ближнего действия самолетного типа. Радиус действия: до 25 км, масса 4 кг, время полета - 1.5  часа.



Луч, ОПК (КБ Луч), Россия

БЛА Луч

Источник фото: сайт КБ Луч

БЛА средней дальности самолетного типа. Радиус действия: до 250 км, масса 660 кг, время полета - 12-24  часов.



М-7В5 Небесный патруль, НПЦ Вираж при НАУ, Украина

БЛА самолетного типа. Перевозка - автомобилем. Время в полете в варианте с ДВС - до 22 часов. При максимальной полезной нагрузке в 70 кг можно пролететь до 1000 км. С тепловизором машина может пролететь и 3200 км.



М-7Д Небесный патруль, НПЦ Вираж при НАУ, Украина

БЛА самолетного типа. Перевозка - автомобилем.



Орлан-3М, ООО "Специальный технологический центр", Россия

7 кг, до 100 км, скорость - 150 км/ч, потолок 7 км, полезная - 1.8 кг, двигатель: ДВС на метаноле, до 3 часов
взлет со сборно-разборной катапульты, посадка - на парашюте.

Подробнее



Орлан-10, Специальный технологический центр, Россия

Орлан-10, Специальный технологический центр, Россия

источник фото: bastion-opk.ru

телеуправляемый БЛА тактического разведки
до 10 часов полета, дальность телеуправления - до 125 км.
катапультный старт. Используется совместно с комплексом управления LEER.
Изготовлено порядка 200 изделий в 2014 году, в 2015 году планируется выпустить порядка 300 штук.

18 кг, дальность полета - до 600-1000 км в автономном режиме, скорость - до 150 км/ч, потолок - 5 км, полезная нагрузка - 5 кг.

Подробнее



Пчела-1, Яковлев (ОКБ А.С.Яковлева), Россия

БЛА военного назначения, самолетного типа, разработка 1990 года



Рейс

См. ТУ-143 Рейс



Стриж

см. ТУ-141 Стриж



T-3, НТЦ РИССА, Россия

БЛА, разведывательный, летающее крыло, для аэрофотосъемки, как носитель ретранслятора радиосигналов

подробнее



Т10 Элерон, ЭНИКС, Россия

БЛА, летающее крыло со складными консолями, толкающий винт, для запуска требуется пневмокатапульта, для посадки - парашют.

Управление от наземной станции.

12 кг, 200 км, 120 км/ч, потолок - 5 км, длина - 0.83 метра, размах крыльев 2.2 м, полет - до 2 часов

подробнее



Т23 Элерон, ЭНИКС, Россия

БЛА, летающее крыло, толкающий винт, складные консоли, запуск с катапульты.

подробнее



Тахион, Россия

БЛА "летающее крыло" с электродвигателем и топливными элементами для беспилотной воздушной разведки и наблюдения. Стартовая масса - около 25 кг, полезная нагрузка более 5 кг, продолжительность полета - около 6 часов. Разработка "Ижмаш - беспилотные системы". В серию может пойти с другим названием.

2015.01.14 Первым российским БЛА с топливными элементами станет Тахион



ТипчакКБ Луч (Концерн Вега), Россия

взлетный вес: 50 кг ; скорость: 200 км/ч ; максимальная высота: 3000 м ; длительность полета: 2 часа. Принят на вооружение в 2008 году



Ту-123 Ястреб, АНТК им. А.Н.Туполева, Россия

сверхзвуковой беспилотный дальний разведчик



Ту-130, АНТК им.А.Н.Туполева, Россия

гиперзвуковой планер для термоядерного боеприпаса



Ту-141 Стриж (комплекс ВР-2), Туполев, СССР

Многоразовый оперативно-тактический разведывательный БЛА разработки ОКБ им Туполева. Входил в состав комплекса ВР-2 Стриж. Первый полет - 1974 год, начало эксплуатации - 1979 года. Турбореактивный двигатель. Скорость до 1110 км/ч. Дальность полета - 1000 км. Практическией потолок - 6000 м. Производился до 1989 года. Произведено 152 штуки. Устарел. Подробнее: вики



ТУ-143 Рейс (комплекс ВР-3), Туполев, СССР

Разведывательный БЛА. Для ведения тактической разведки с фотографированием и ТВ-разведкой площадных целей и отдельных маршрутов, наблюдения за радиационной обстановкой по маршруту полета. Входит в состав комплекса ВР-3. Разработан в 60-х годах XX века. Выпускался в период 1970-1980 годов, было выпущено порядка 950 штук. Неэффективен для современных условий. Его сменил Ту-243.



ТУ-243, Туполев, Россия

Разведывательный БЛА.



Ураган, Украина

В 2005 году начались летные испытания. Небольшой БЛА создавался для антитеррористических операций внутри города, аппарат с вертикальным взлетом. На вооружение силовых структур аппарат не поступил по состоянию на 2015 год.



Форпост, Уральский завод гражданской авиации, Россия

БЛА "Форпост"

Разведывательный БЛА, самолетного типа. Лицензионная копия израильского Searcher MkII



Фурия, Атлон Авиа (НПО Атлон Авиа, Киев), Украина

Фурия, Атлон Авиа (НПО Атлон Авиа, Киев), Украина

Источник фото: segodnya.ua ; Фурия - тактический разведывательный БЛА класса Raven

Ограниченные возможности работы ночью. Недостаточно защищенный канал связи. Примерно вдвое дешевле, чем RQ-11B в 2015.09. Может оснащаться тепловизором и выявлять цели с высоты до 400 метров. Дальность использования Фурии - до 45 км. Стоимость комплекса в 2015.09 - 2.7 млн гривен. В комплекс входит 3 БЛА, аппаратура слежения и наземный комплекс управления.

2015.09 Минобороны Украины подписало контракт на исследовательскую эксплуатацию Фурии.

2014.12 Второй комплекс Фурия поставлен в Нацгвардию

2014.07 Первый комплекс Фурия поставлен в Нацгвардию.



Хаски, KVAND, Россия

БЛА вертолетного типа, 2 газотурбинных двигателя

90 кг, 130 км, 150 км/ч, потолок 4 км, ДхВ 3.75 м, 1,07 м, 42 кг полезной, 1.2 часа, дальность связи с наземной станцией - 100 км.

Скорее всего - концепт.

Подробнее



Черный квадрат, Украина

Черный квадрат, Украина

тактический разведывательный БЛА типа "летающее крыло"

волонтерская разработка группы "Авиация Армия SOS". Сообщается о "всепогодности", возможности использования в дневных и ночных условиях, отмечается надежность и неприхотливость и невысокая стоимость аппарата.

2015.08.18 Волонтеры сделали новейший беспилотный самолет-разведчик



Чирок, ОПК, Россия

БЛА Чирок

источник фото: Ростех.

многоцелевой БЛА на воздушной подушке, двухтонный, в разработке на 2015 год. Ранее построен прототип.

подробнее



Штиль, INDELA, Россия

многоцелевой турбореактивный БЛА самолетного типа с вертикальным взлетом и посадкой и способностью зависания в воздухе

скорость 780 км/ч, потолок 9 км, Д 3.15 х К 2.98 х В 0.95 м, 100 кг полезной нагрузки, 5 часов

не выпускается

подробнее








© Алексей Бойко, MForum.ru

MForum.ru на Facebook. Подпишись!

Публикации по теме:

03.09. [Новинки] Военные дроны: Китайский аналог MQ-9 Reaper совершил первый полет / MForum.ru

28.07. [Новости компаний] Дроны: Дроны могут помочь остановить браконьерский лов рыбы ? / MForum.ru

23.07. [Новости компаний] Дроны: В UK выпустили "кодекс дронов" / MForum.ru

23.07. [Новости компаний] Горизонт G-Air S-100 / MForum.ru

23.07. [Новости компаний] БАС-62 / MForum.ru

Обсуждение (открыть в отдельном окне)

В форуме нет сообщений.

Новое сообщение:
Complete in 2 ms, lookup=0 ms, find=2 ms

Последние сообщения в форумах

Все форумы »



Поиск по сайту:

Подписка:

Подписаться
Отписаться


Новости

21.09. [Новинки] Анонсы: Vsmart Aris Pro – смартфон с фронтальной камерой под экраном / MForum.ru

21.09. [Новинки] Анонсы: LG K42 представлен официально / MForum.ru

18.09. [Новинки] Анонсы: Sony Xperia 5 II представлен официально и уже доступен в России / MForum.ru

18.09. [Новинки] Анонсы: ASUS ROG Phone 3 появился в России / MForum.ru

17.09. [Новинки] Анонсы: iPad 8 – новое поколение самого доступного планшета Apple / MForum.ru

17.09. [Новинки] Анонсы: iPad Air нового поколения представлен официально / MForum.ru

16.09. [Новинки] Анонсы: Realme C15, Realme 6s и Realme Buds Q появились в России / MForum.ru

16.09. [Новинки] Анонсы: Недорогой смартфон Vsmart Joy 3+ представлен официально / MForum.ru

15.09. [Новинки] Слухи: 5G-смартфон о Sony отметился в TENAA / MForum.ru

15.09. [Новинки] Анонсы: Redmi 9i – недорогой смартфон с 4 Гб ОЗУ и емкой батареей / MForum.ru

15.09. [Новинки] Анонсы: LG Wing с поворотным экраном представлен официально / MForum.ru

14.09. [Новинки] Слухи: Motorola работает над смартфоном с кодовым именем Kiev / MForum.ru

14.09. [Новинки] Слухи: Появились подробности о Xiaomi Mi 10T и Mi 10T Pro / MForum.ru

11.09. [Новинки] Анонсы: Motorola Razr (2020) c поддержкой 5G представлен официально / MForum.ru

11.09. [Новинки] Анонсы: Honor 30i – тонкий середнячок со стильным дизайном / MForum.ru

11.09. [Новинки] Анонсы: Huawei FreeLace Pro обеспечат до 24 часов автономной работы / MForum.ru

10.09. [Новинки] Анонсы: Huawei Freebuds Pro - "кубические" наушники с продвинутой системой шумоподавления / MForum.ru

10.09. [Новинки] Анонсы: Смарт-часы Huawei Watch Fit появились в России / MForum.ru

09.09. [Новинки] Анонсы: Смарт-часы ZTE Y8 появились в России / MForum.ru

08.09. [Новинки] Анонсы: Объявлена российская цена Samsung Galaxy M51 / MForum.ru
