Это Light Radio Cube. Как вы можете видеть, он невелик по размеру, всего 60 х 60 мм. Внутри мы можем наблюдать несколько компонентов. В нижней части «кубика» расположена радиочасть устройства. Над ней помещается плата, ответственная за усиление мощности радиосигнала. На другой стороне «кубика» расположен антенный элемент.

Обычно усилитель мощности радиосигнала – это достаточно заметное по размерам устройство, которое размещают на опоре антенны, где-нибудь на крыше здания. Отказ от такого усилителя в пользу того, который поместился в «кубике» сулит несколько преимуществ. Прежде всего, этот усилитель выдает мощность не более 5 Вт, а потому он существенно меньше нагревается, что положительно сказывается на его надежности. Вместе с тем, при необходимости можно составить «колонну» из нескольких кубиков, что позволяет нарастить суммарную мощность до необходимого уровня. Например, для того, чтобы обеспечить суммарную мощность в 40 Вт, понадобится составить колонну из 8 «кубиков». К каждому кубику требуется подвести сигнал и питание.

Несколько кубиков, составленные в единое целое, позволяют формировать луч такой антенны (beamforming). Это обеспечивает повышение емкости такой системы на 30% по сравнению с традиционными, основанными на использовании обычных антенн, что в свою очередь очень важно для городских условий, где требуется обслуживать большое число абонентов. Важно отметить, что система обеспечивает возможность формирования лучей, как с горизонтальной, так и с вертикальной поляризацией!

Если один из «кубиков», задействованных в системе, выйдет из строя, сектор базовой станции сможет продолжать работу, а неисправный кубик можно будет заменить в любой удобный момент. Небольшая антенна кубика – пассивый элемент, который служит для приема и передачи радиосигнала.

Еще одно преимущество такого подхода – можно «набирать» антенну-усилитель из набора кубиков, работающих на различных частотах или с различными технологиями сотовой связи! Это позволит оператору, система которого работает в различных диапазонах, совместить несколько антенн в одной, тем самым обещая экономию в расходах на аренду места на крыше здания. Это также очень важное преимущество для операторов, действующих в условиях плотной городской застройки.

Кратко приведу основные данные, которые могут быть интересны в связи с запуском этого необычного продукта.

Первые испытания широкополосной антенны с активной решеткой (составленной из Cube Light Redio) намечены на третий квартал 2011 года.


В течение 2012-2013 года, как ожидается, каждые полгода компания Alcatel-Lucent будет доводить до коммерческой доступности различные компоненты решения – широкополосную антенну с активной решеткой, блок базового диапазона, контроллер, общее решение для управления.

Испытания нового подхода к архитектуре сети пройдут в период 2012-2014.

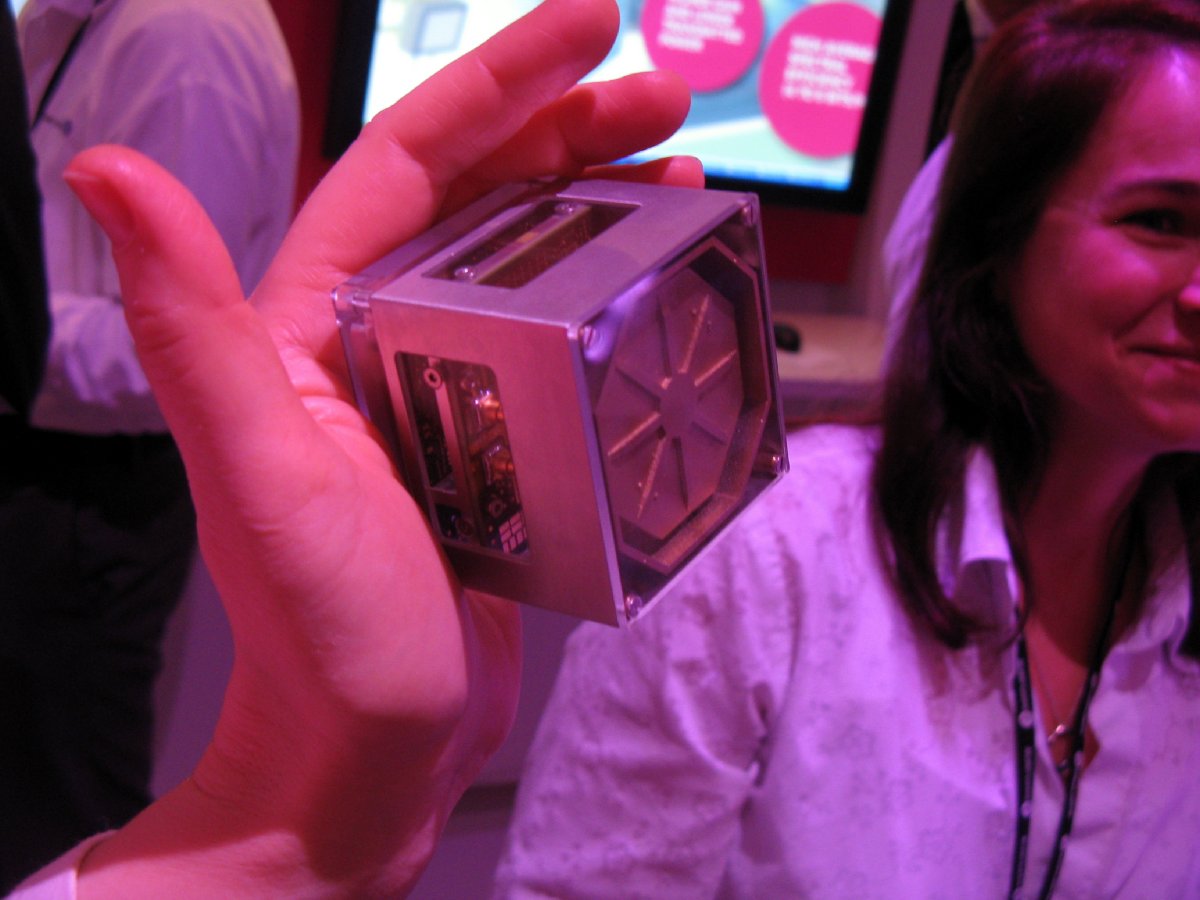

Кубик невелик по размерам - 6 на 6 см и почти невесом в руке.

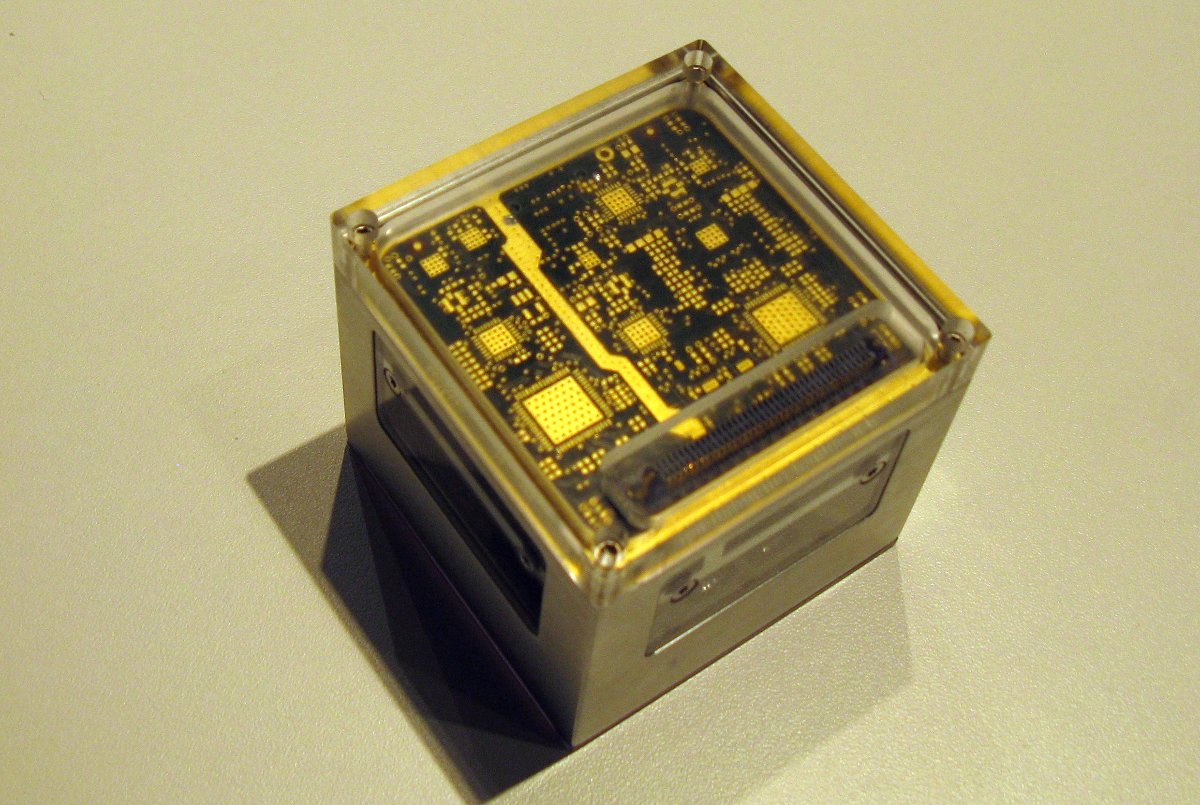

В нем три основных компонента: радиочасть, усилитель мощности и антенный элемент.

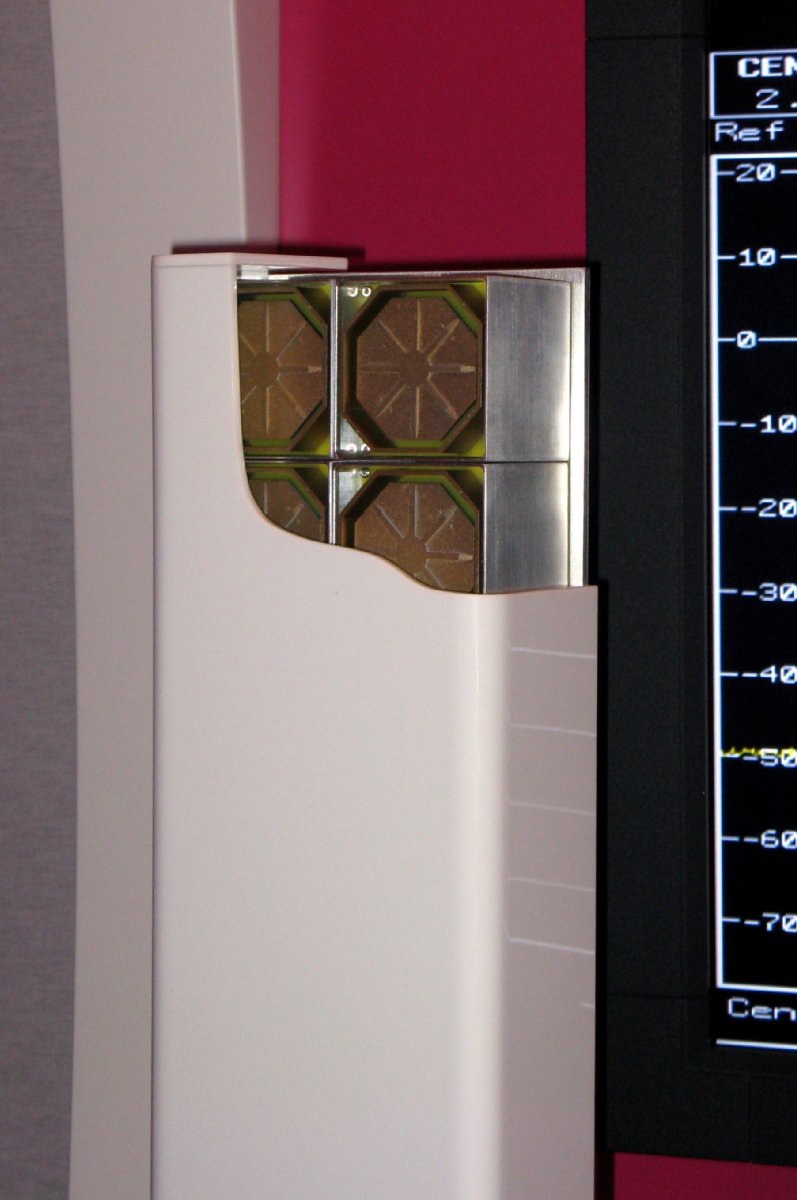

Размещая в одном корпусе несколько "кубиков", можно формировать антенну, способную работать одновременно в нескольких частотных диапазонах, причем любой необходимой мощности. Это залог экономии на аренде, а возможность бимформинга (формирования вертикально и горизонтально поляризованных лучей) - еще одно преимущество, которое обещает новинка.

В один блок антенны, совмещенной с усилителем мощности и преобразователем цифрового сигнала, подведенного по оптоволокну в радиосигнал, можно объединять кубики, работающие на различных частотах - это позволяет получать многодиапазонную антенну.

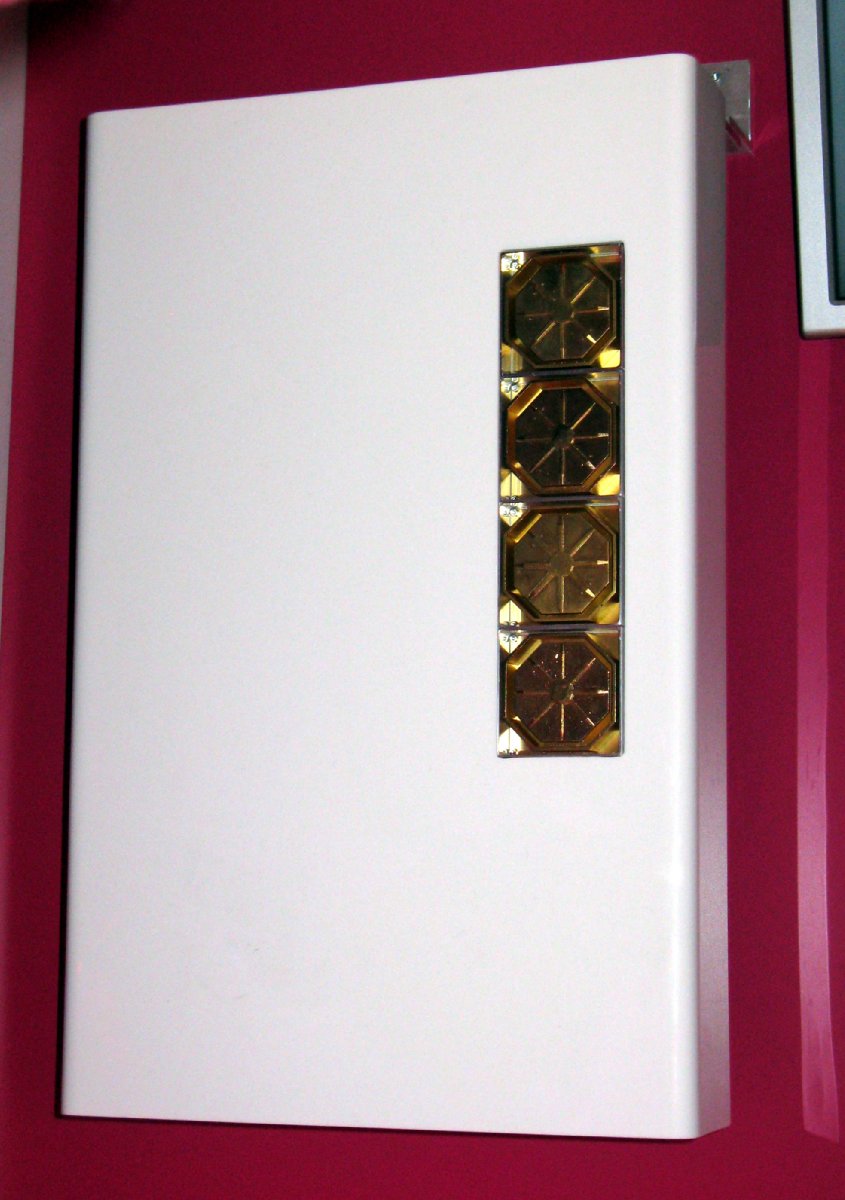

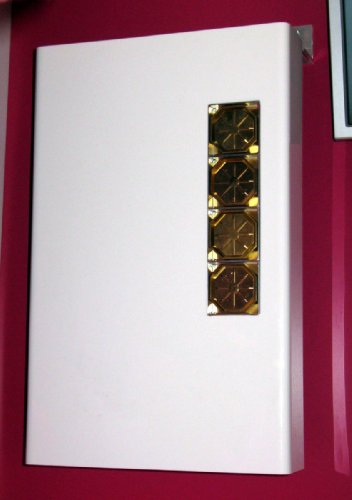

Вот так может выглядеть активная антенная решетка, собранная из набора кубиков.

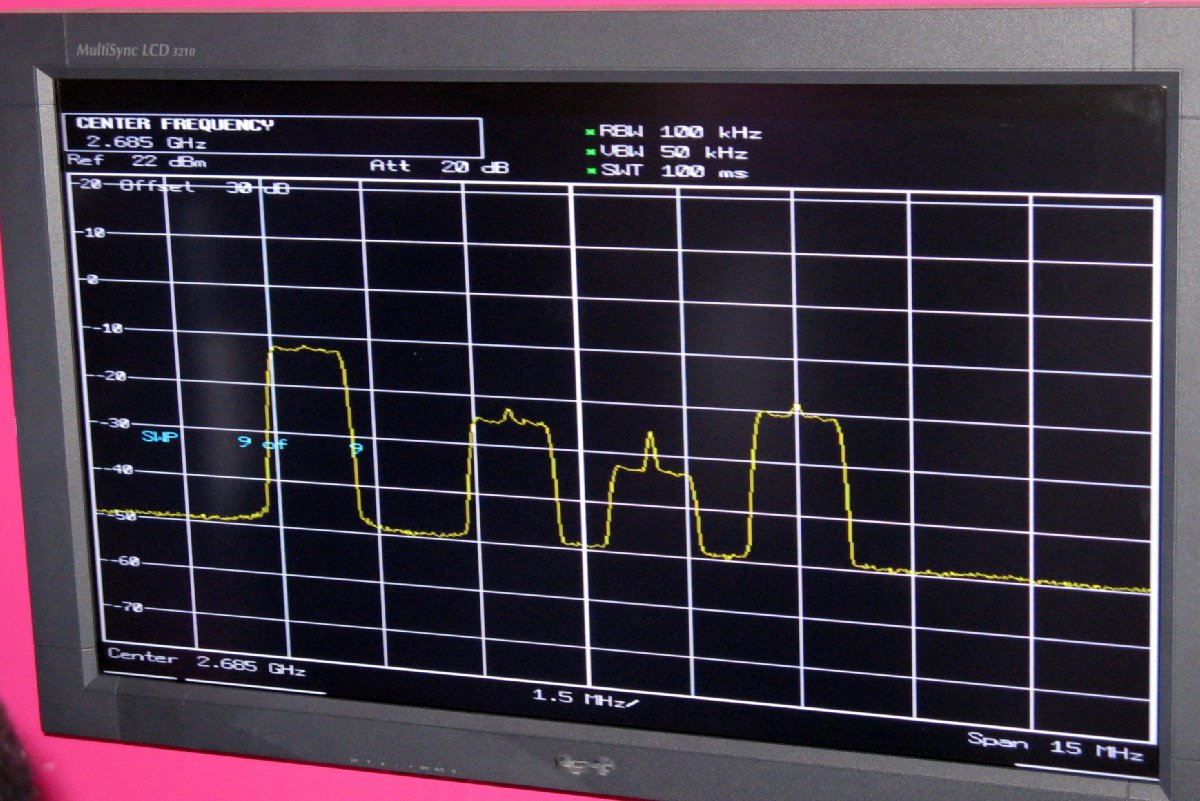

Сигнал, формируемый кубиком.

Отдельный кубик в руке кажется почти невесомым.
