Фоторепортаж: Как в Томске собирают базовые станции Nokia Siemens Networks

01.12.2011, MForum.ru

В настоящее время "производство" совместного предприятия Nokia Siemens Networks, "Микран" и "Роснано" в Томске - это несколько комнат, где ведется едва ли не только отверточная сборка управляющих модулей базовых станций семейства Flexi Multiradio. Летом в Томске планируется завершить возведение нового корпуса площадью 2700 квадратных метров, где будет размещена линия поверхностного монтажа. Но такую сложную продукцию, как чипы процессоров и многослойные платы в России производить по-прежнему не будут.




Как собирают базовые станции Nokia Siemens Networks Flexi Multiradio в Томске. Пока что российской стороне доверено немногое.

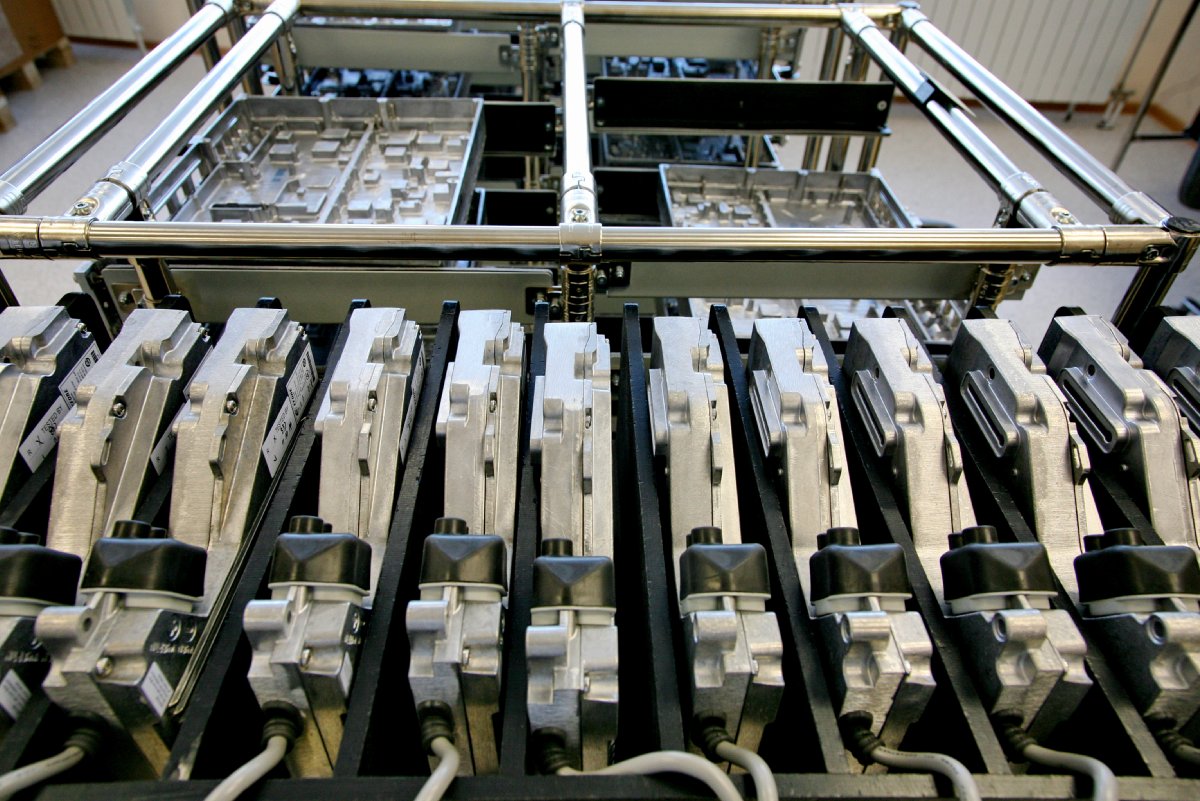

Так выглядят источники питания - исходные макрокомпоненты для модуля управления.



Как в Томске собирают базовые станции Nokia Siemens Networks

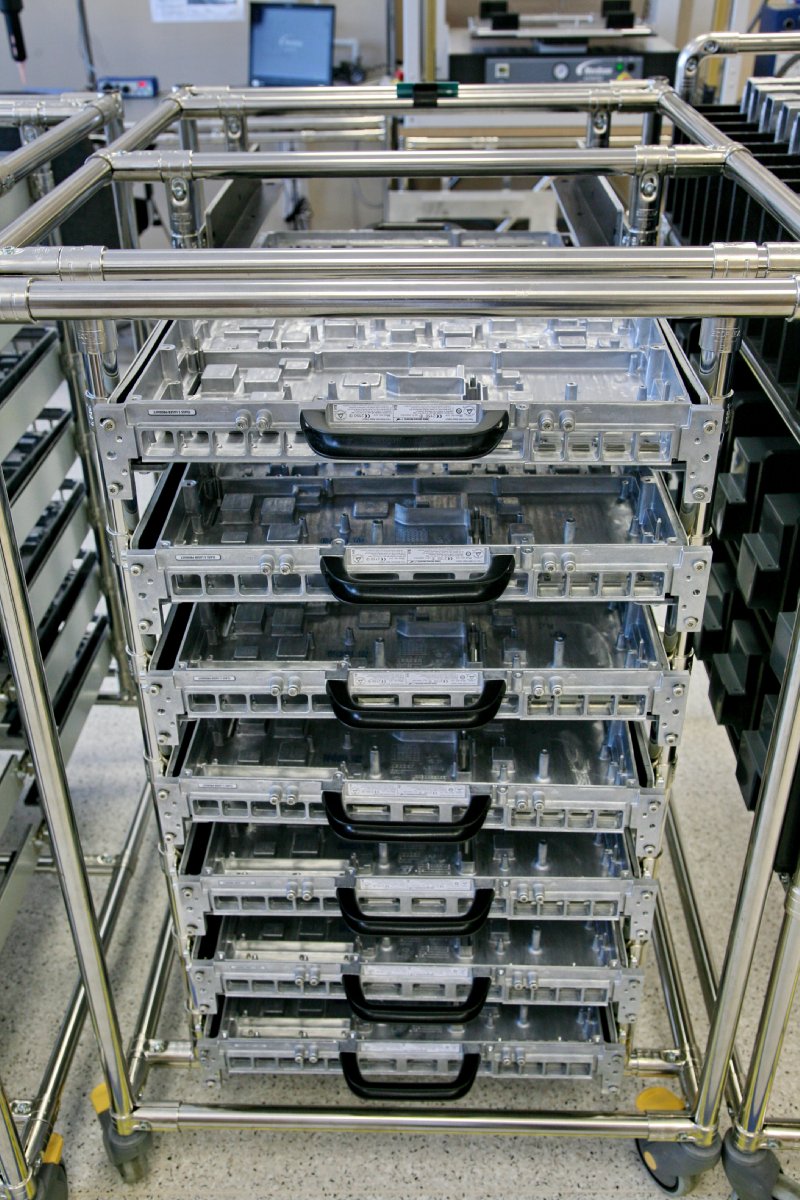

Корпуса подготовлены для нанесения термогеля. Термогель, как понятно из названия, служит для обеспечения улучшения теплоотвода с плат на корпус.



Как в Томске собирают базовые станции Nokia Siemens Networks

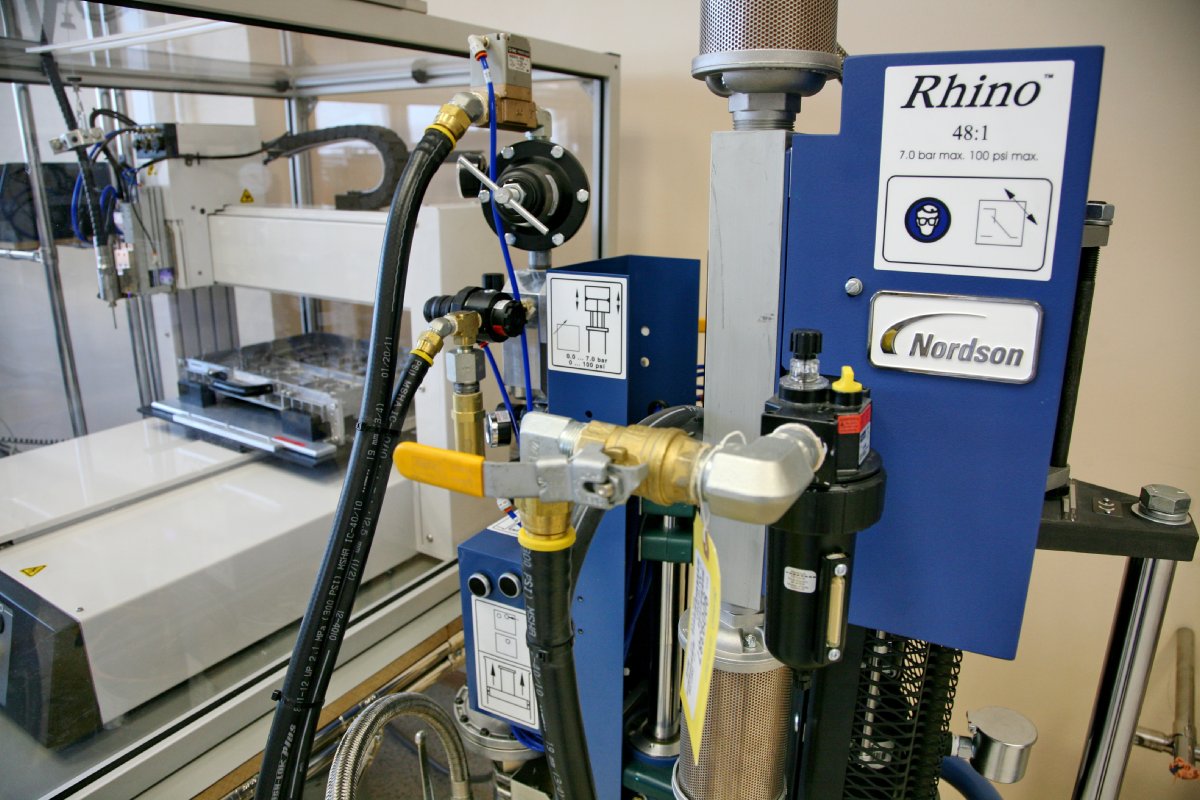

Это устройство обеспечивает подачу термогеля в робот.



Как в Томске собирают базовые станции Nokia Siemens Networks

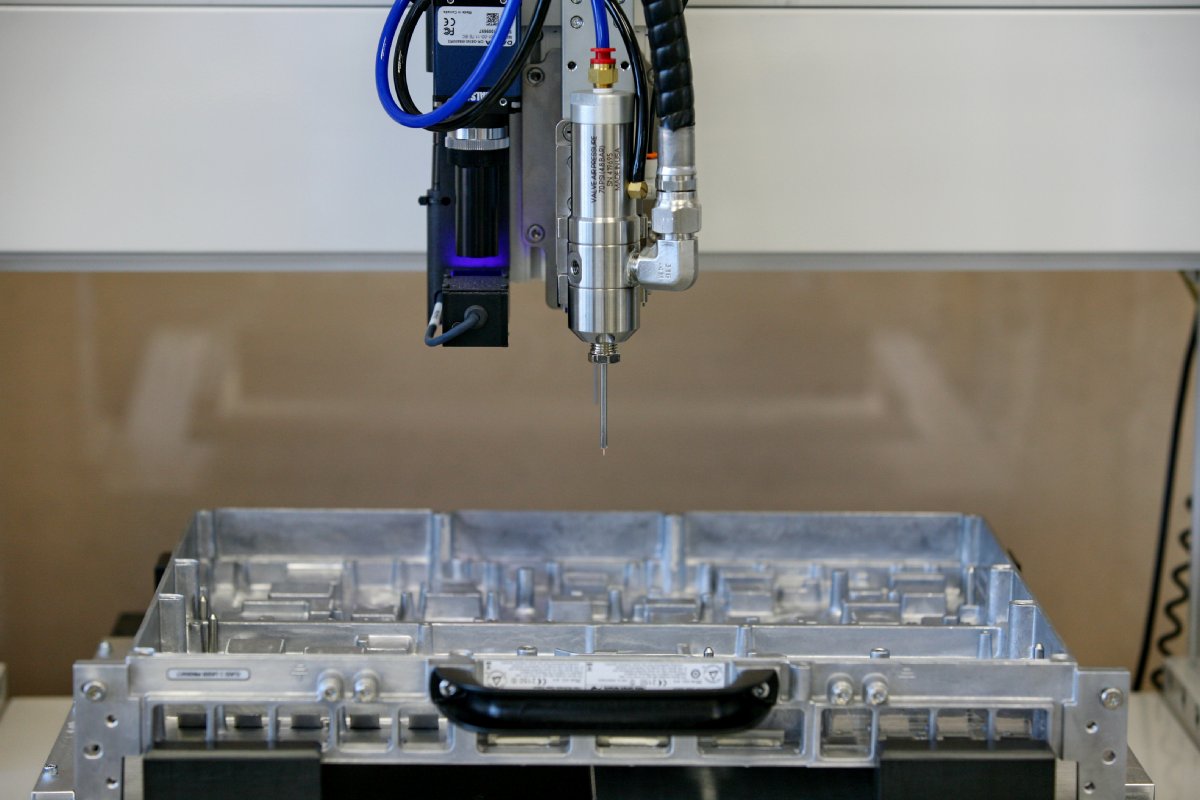

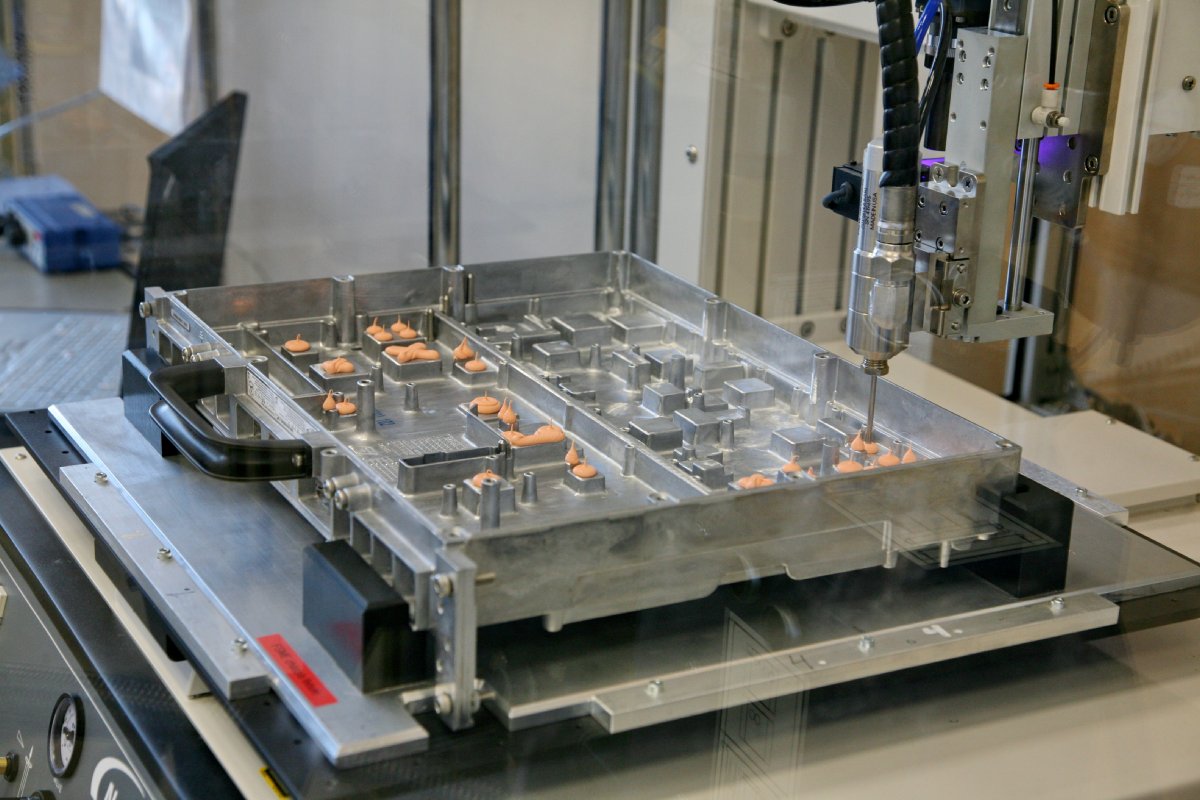

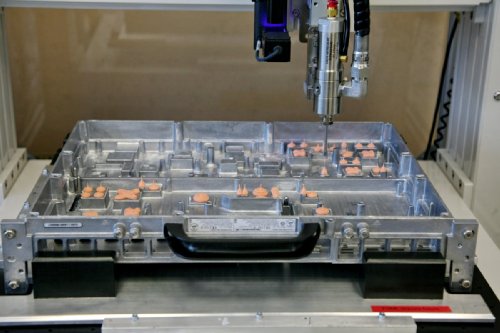

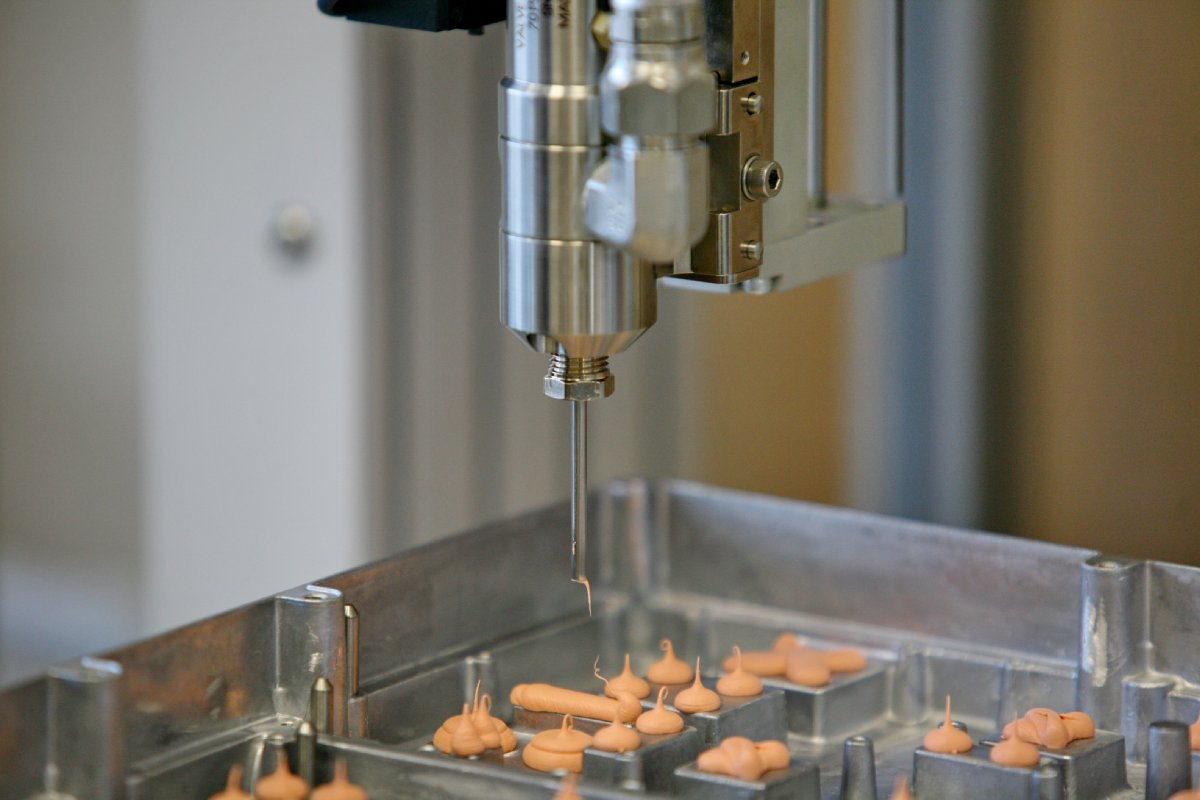

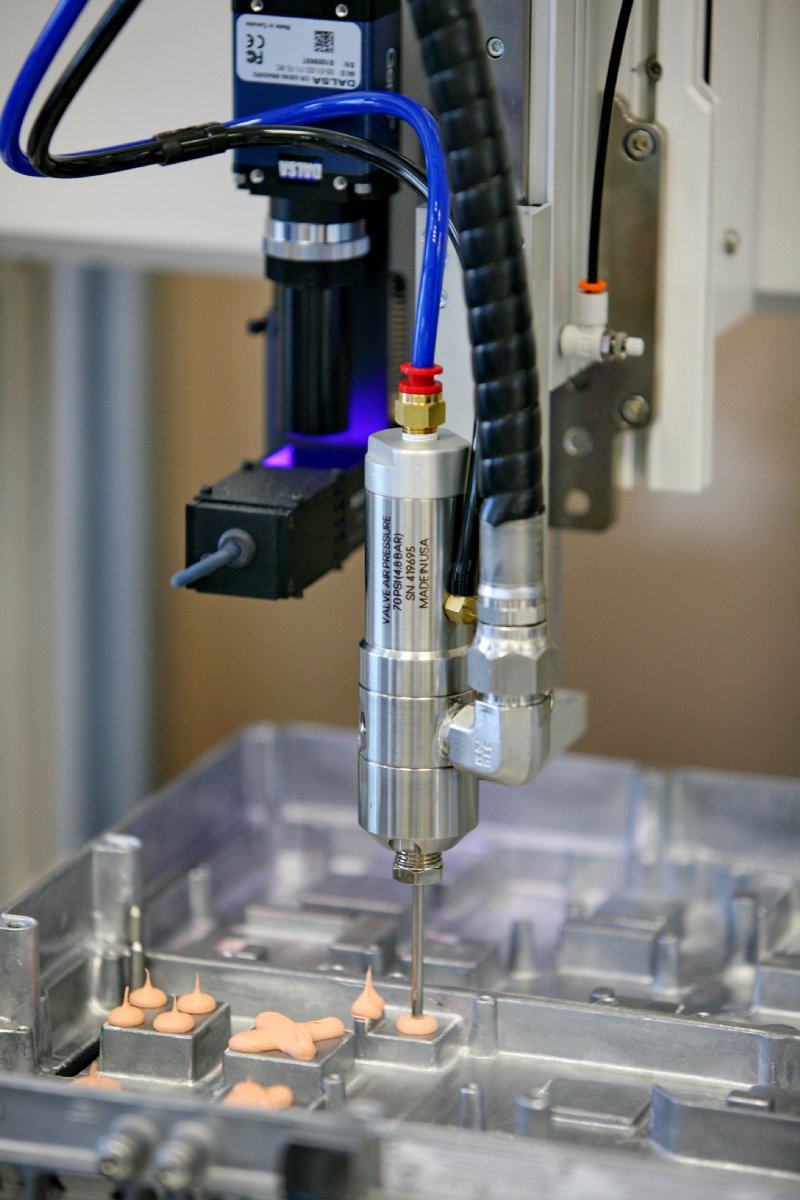

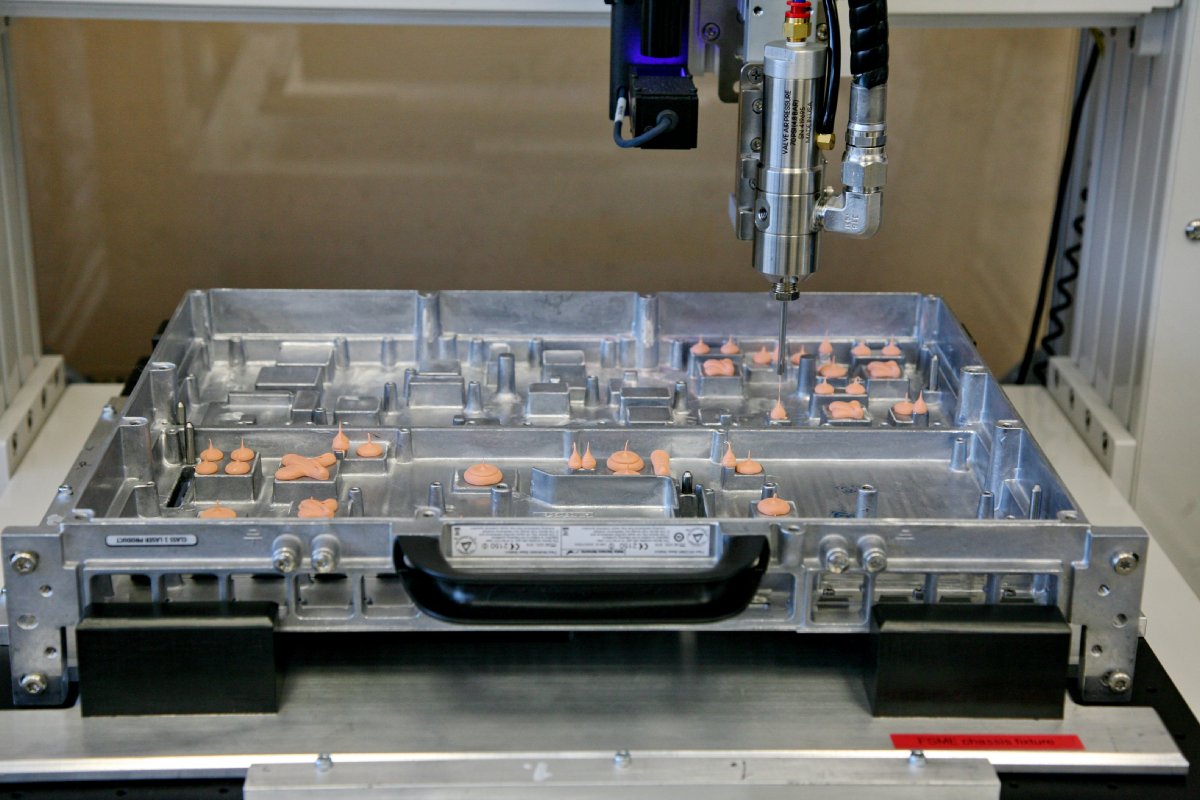

Процесс нанесения термогеля совсем не сложный. Участие человека не требуется. Такой робот может стоять даже на вашей кухне.



Как в Томске собирают базовые станции Nokia Siemens Networks




Как в Томске собирают базовые станции Nokia Siemens Networks






Как в Томске собирают базовые станции Nokia Siemens Networks






Как в Томске собирают базовые станции Nokia Siemens Networks






Как в Томске собирают базовые станции Nokia Siemens Networks

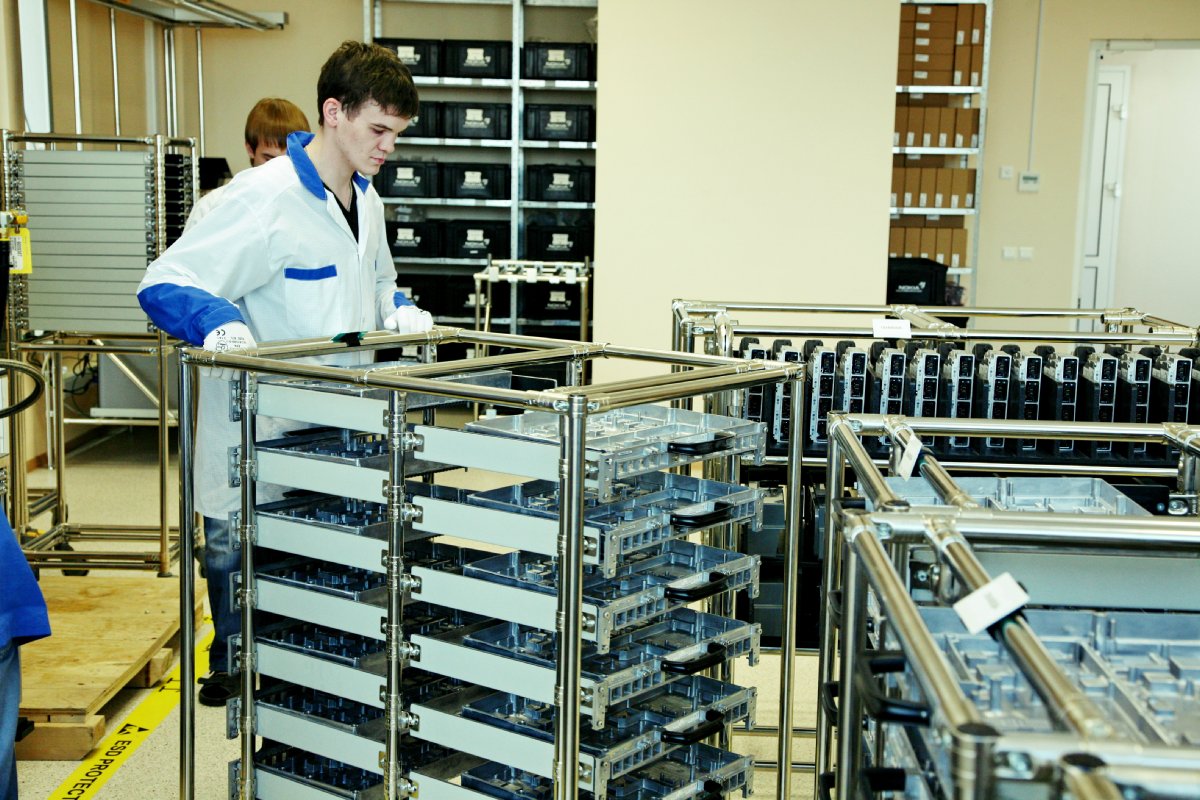

Корпус системного модуля



Как в Томске собирают базовые станции Nokia Siemens Networks




Плата системного модуля FSME приходит в Томск уже полностью смонтированной.



Как в Томске собирают базовые станции Nokia Siemens Networks

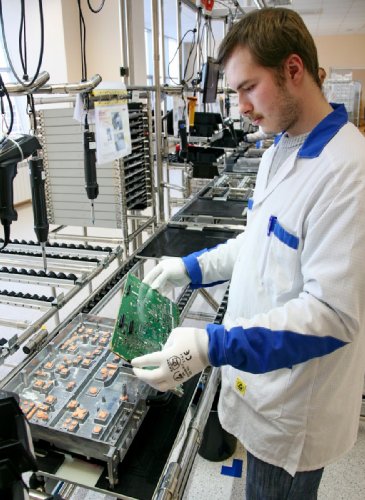

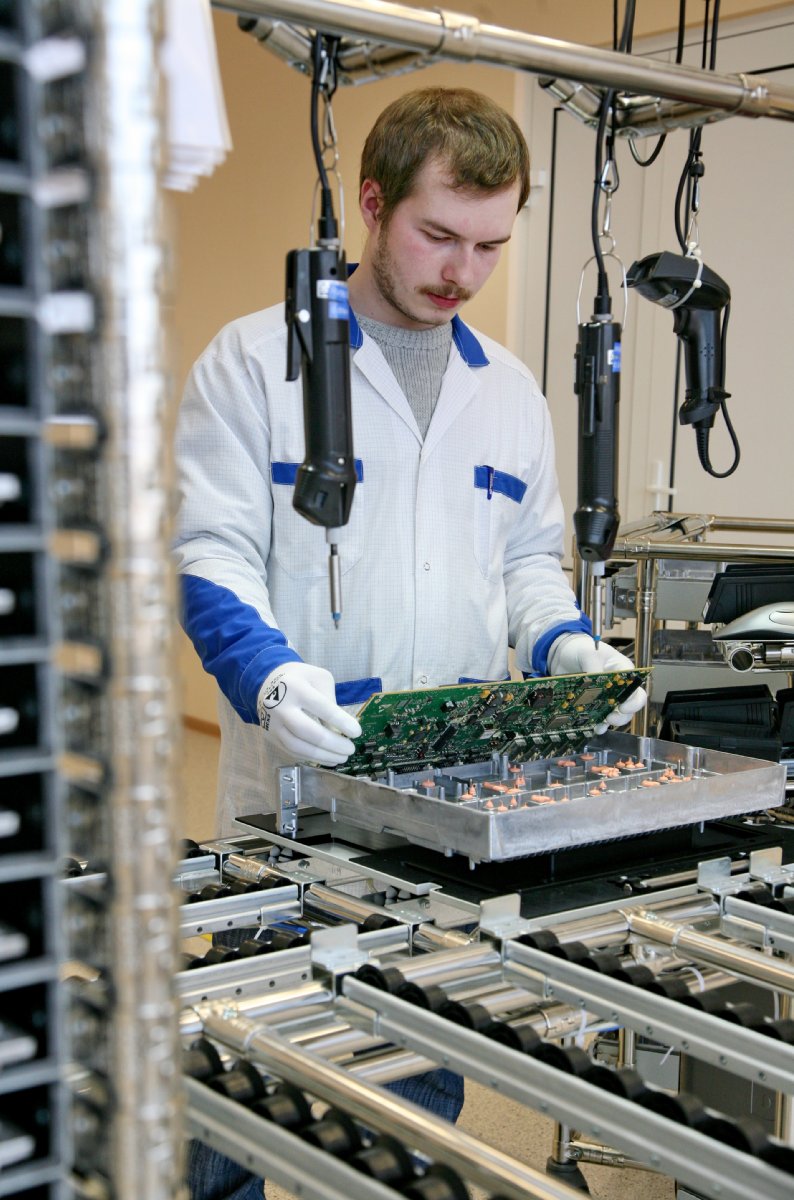

 Плату ставят в корпус. Вручную.

Как в Томске собирают базовые станции Nokia Siemens Networks

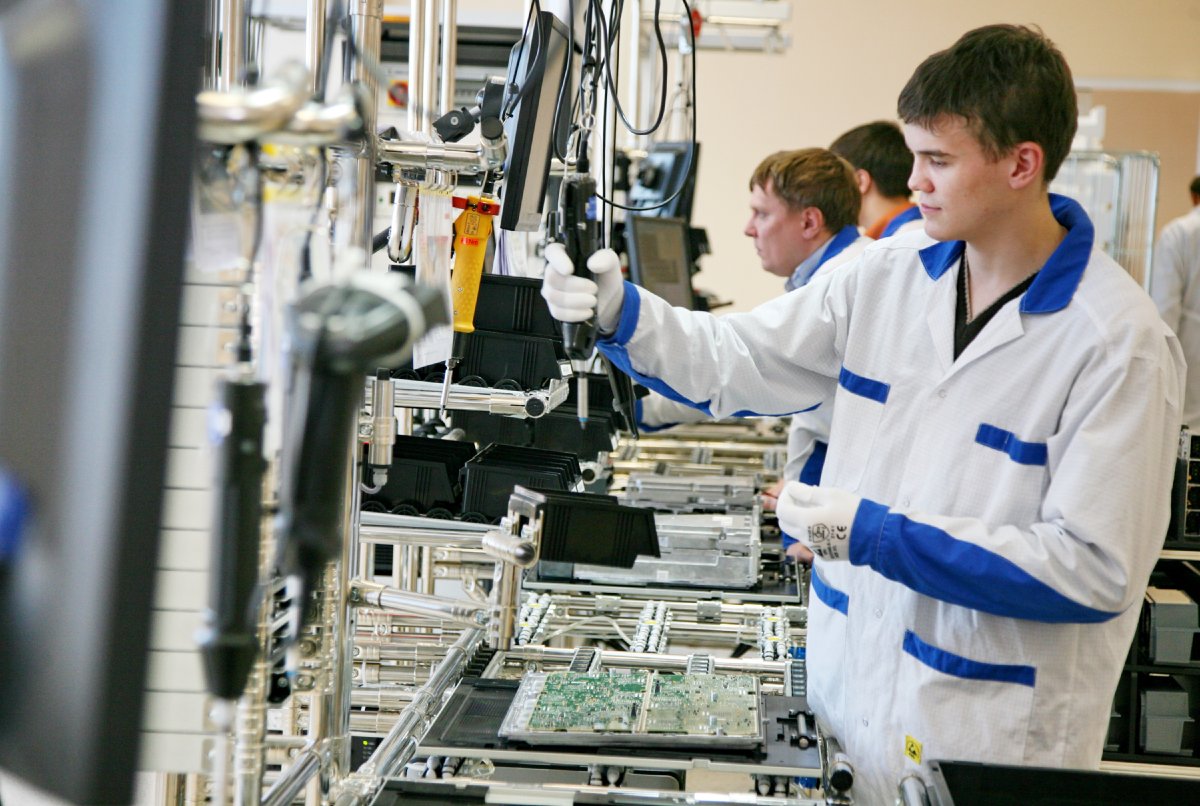

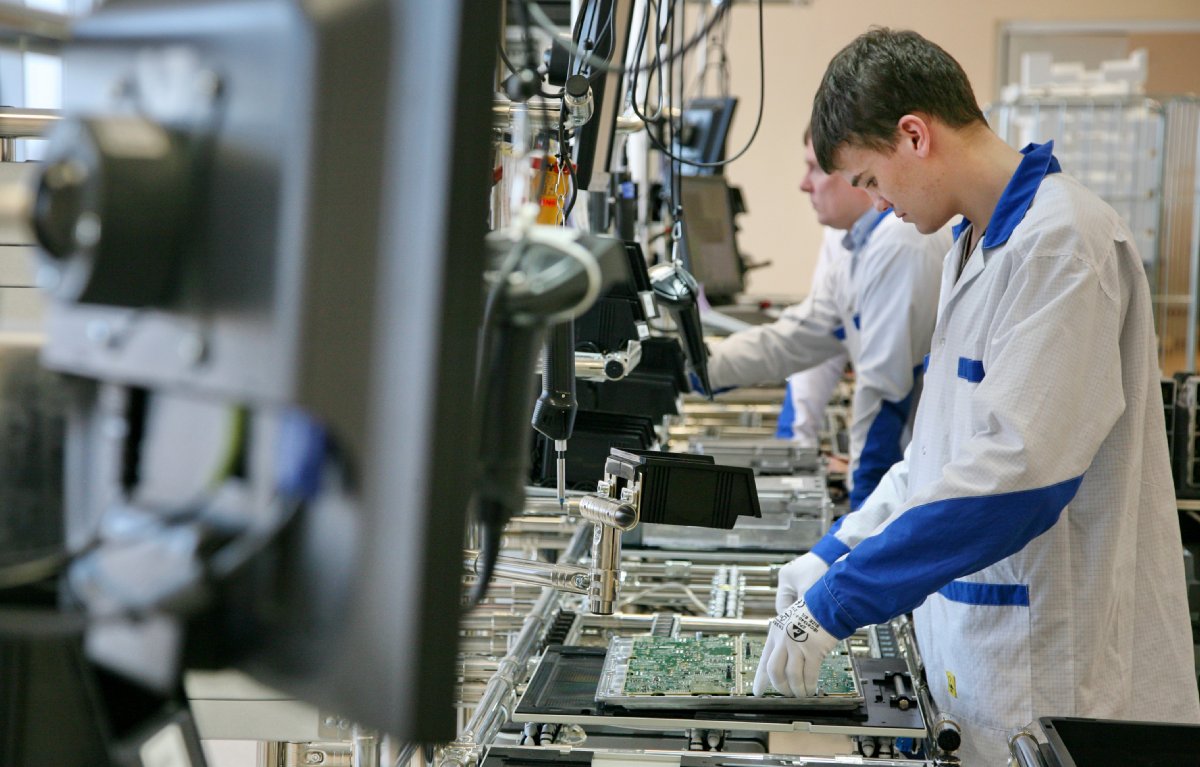

 Плата устанавливатеся непосредственно на крышку системоно модуля. Гель поможет отвести тепло от чипов на корпус.



Как в Томске собирают базовые станции Nokia Siemens Networks






Как в Томске собирают базовые станции Nokia Siemens Networks

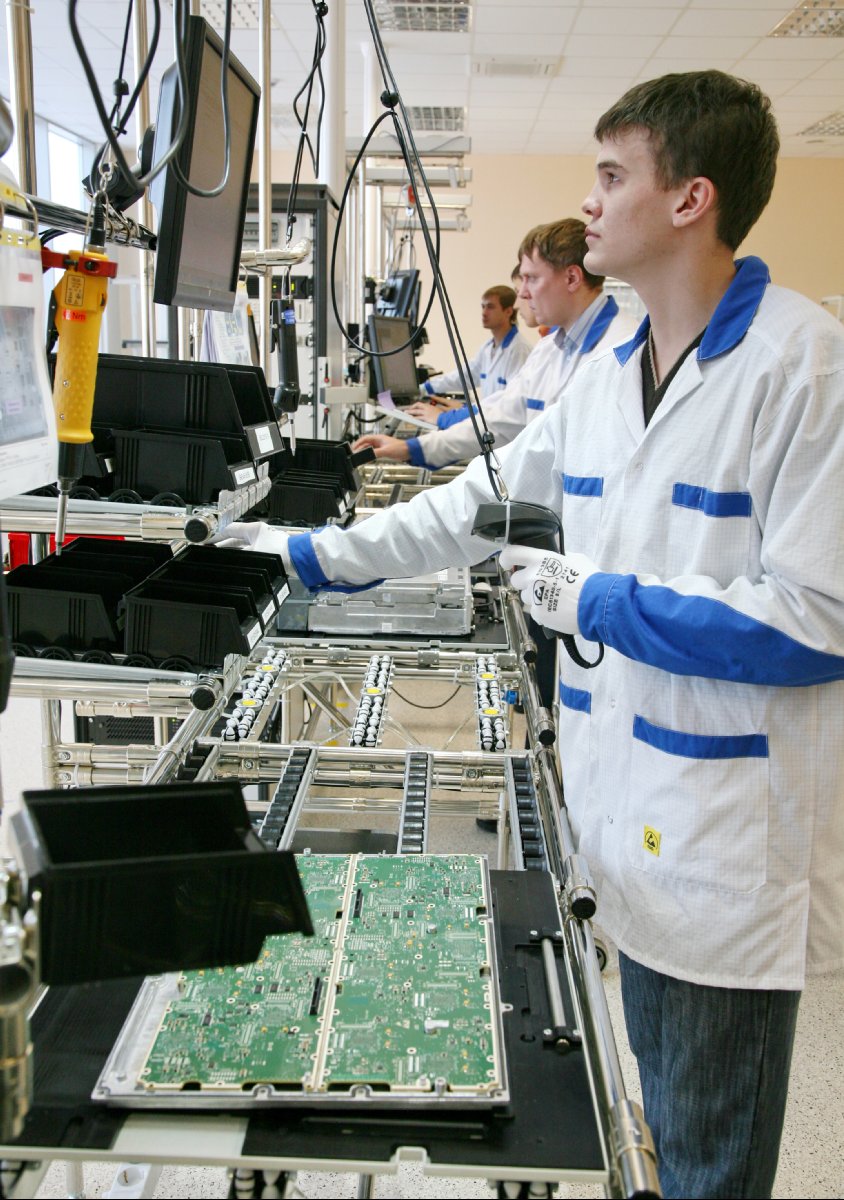

Штрих коды с изделий вводятся в систему - это помогает отслеживать и документировать прохождение материалами производственных этапов.



Как в Томске собирают базовые станции Nokia Siemens Networks

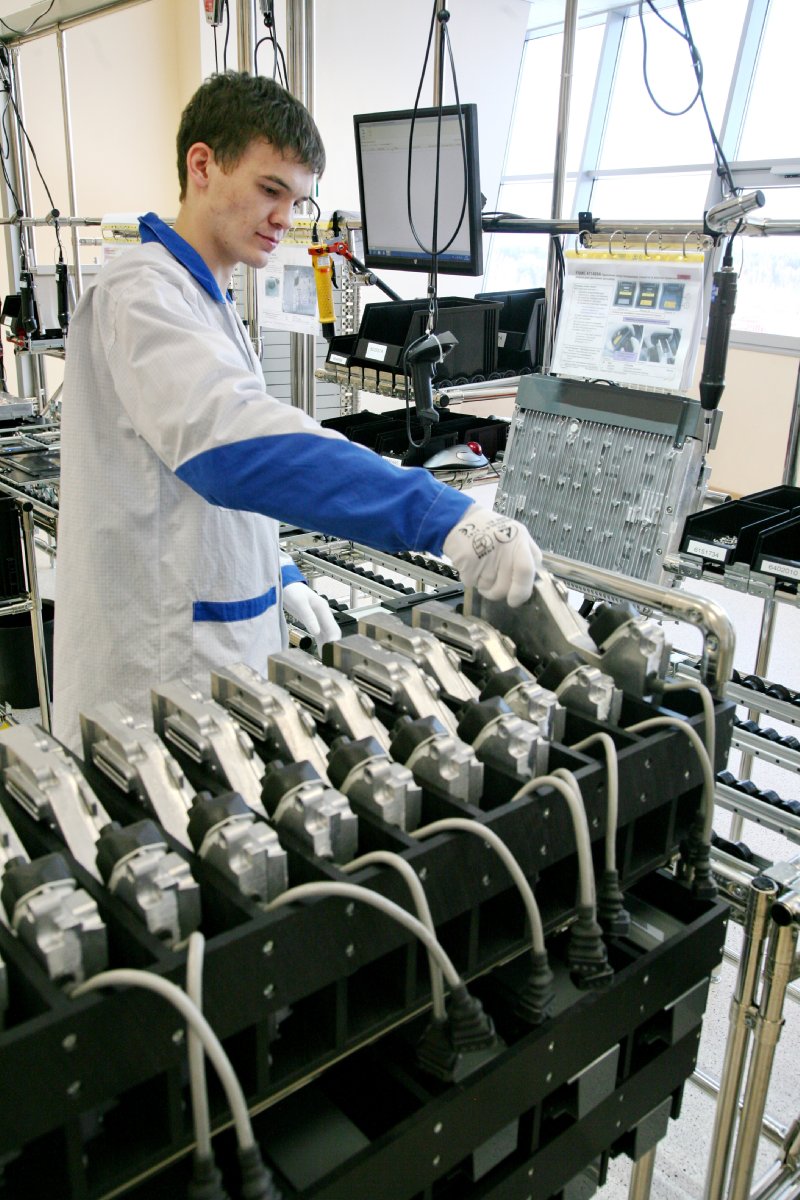

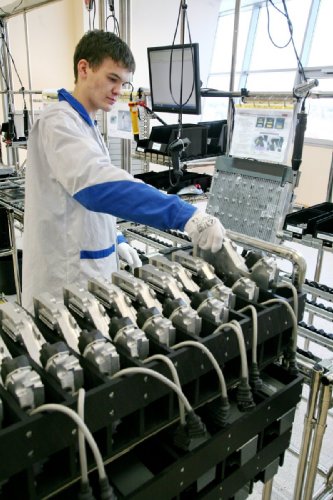

 Теперь к управляющему модулю добавляют источник питания. Пожалуй, из Lego собирать и то сложнее.

Как в Томске собирают базовые станции Nokia Siemens Networks

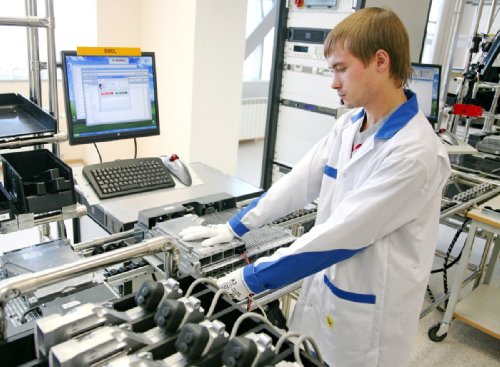

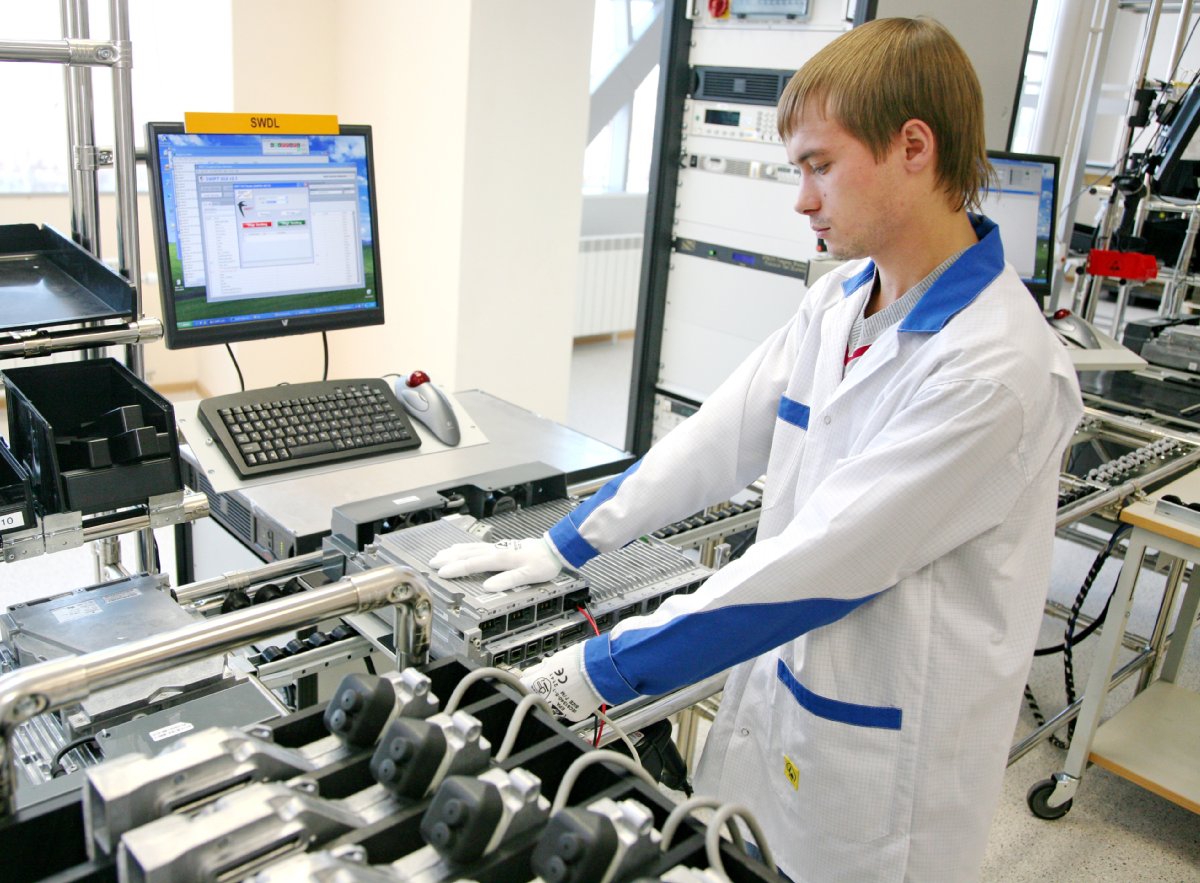

В готовый модуль заливается версия ПО. Как правило, она кастомизирована под заказчика. Впрочем, последние штрихи могут быть внесены уже на площадке, где будет стоять данная база.



Как в Томске собирают базовые станции Nokia Siemens Networks

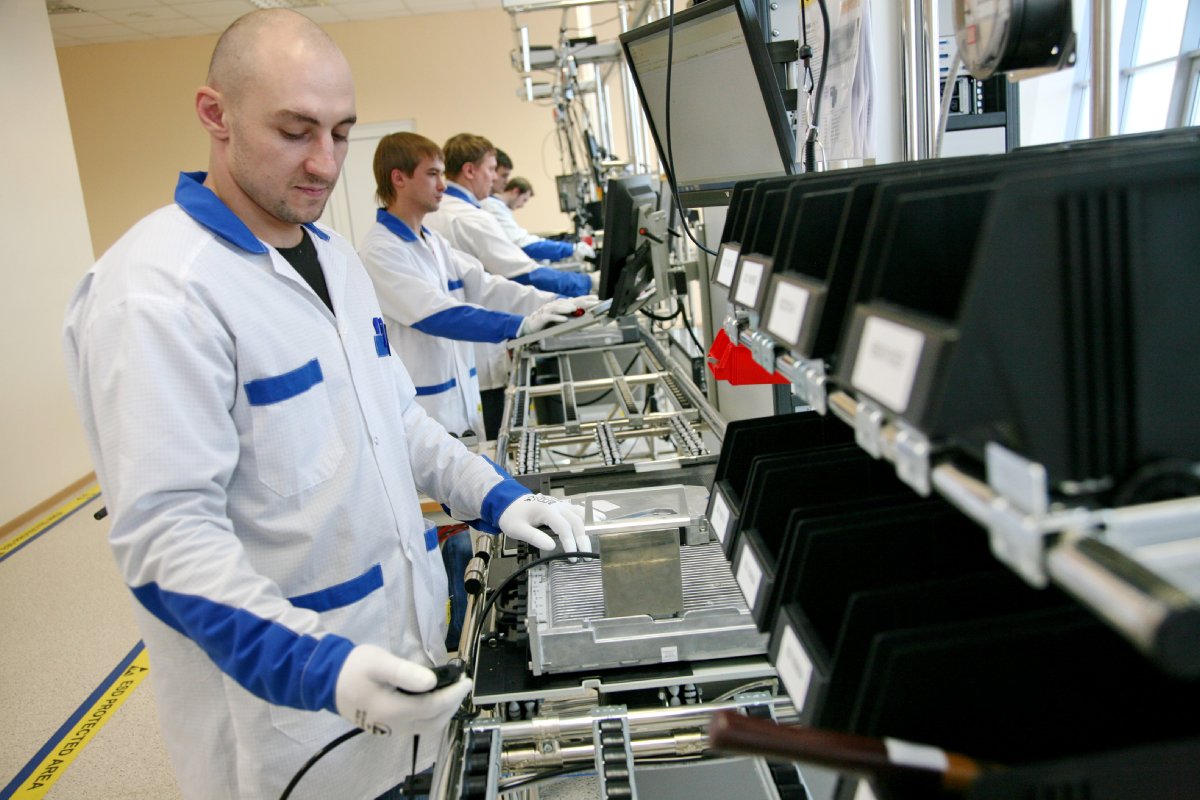

Проверка герметичности собранного модуля. Он рассчитан на установку вне помещений, поэтому важно, чтобы влага не попадала внутрь корпуса.

Как в Томске собирают базовые станции Nokia Siemens Networks

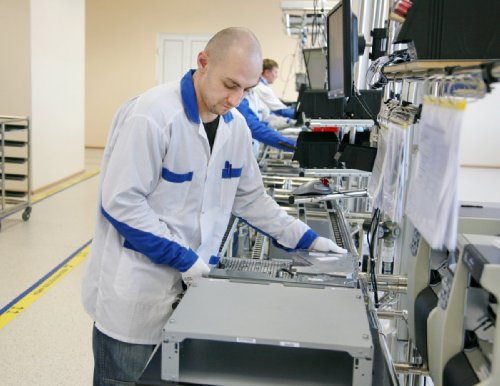

 Завключительные операции по сборке системного модля.

Как в Томске собирают базовые станции Nokia Siemens Networks

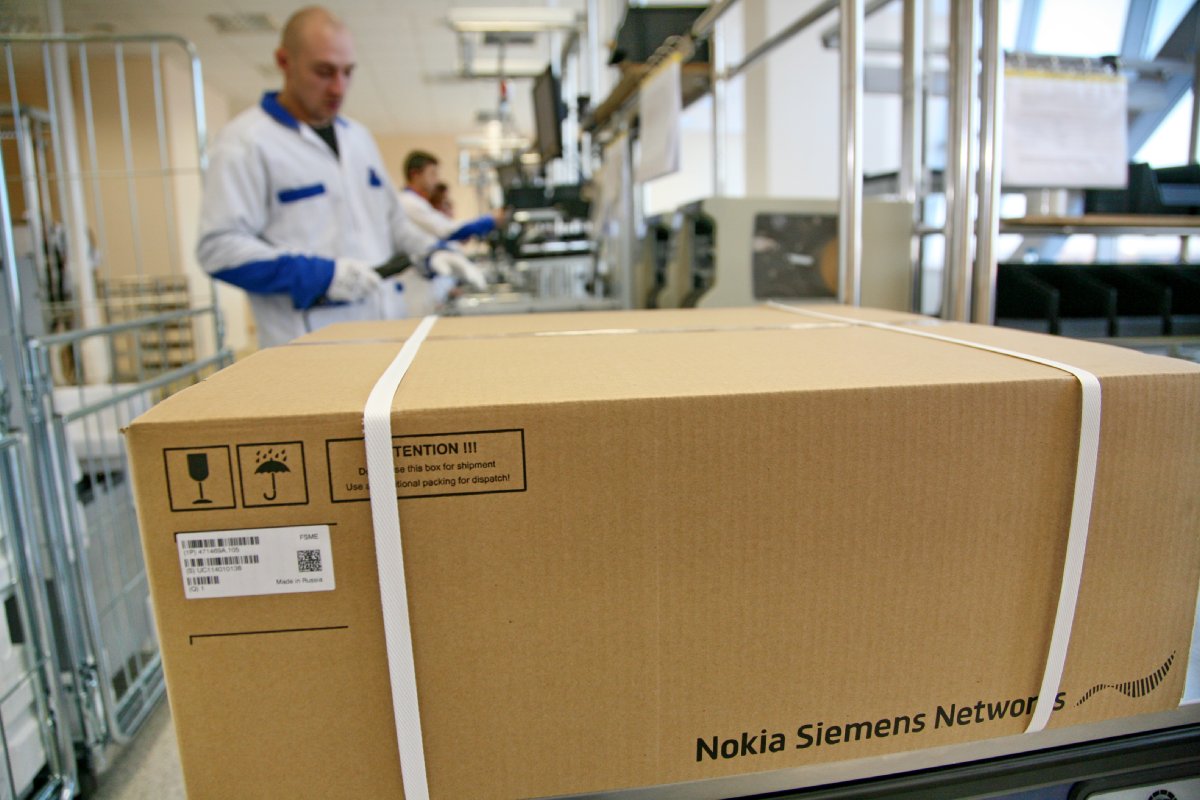

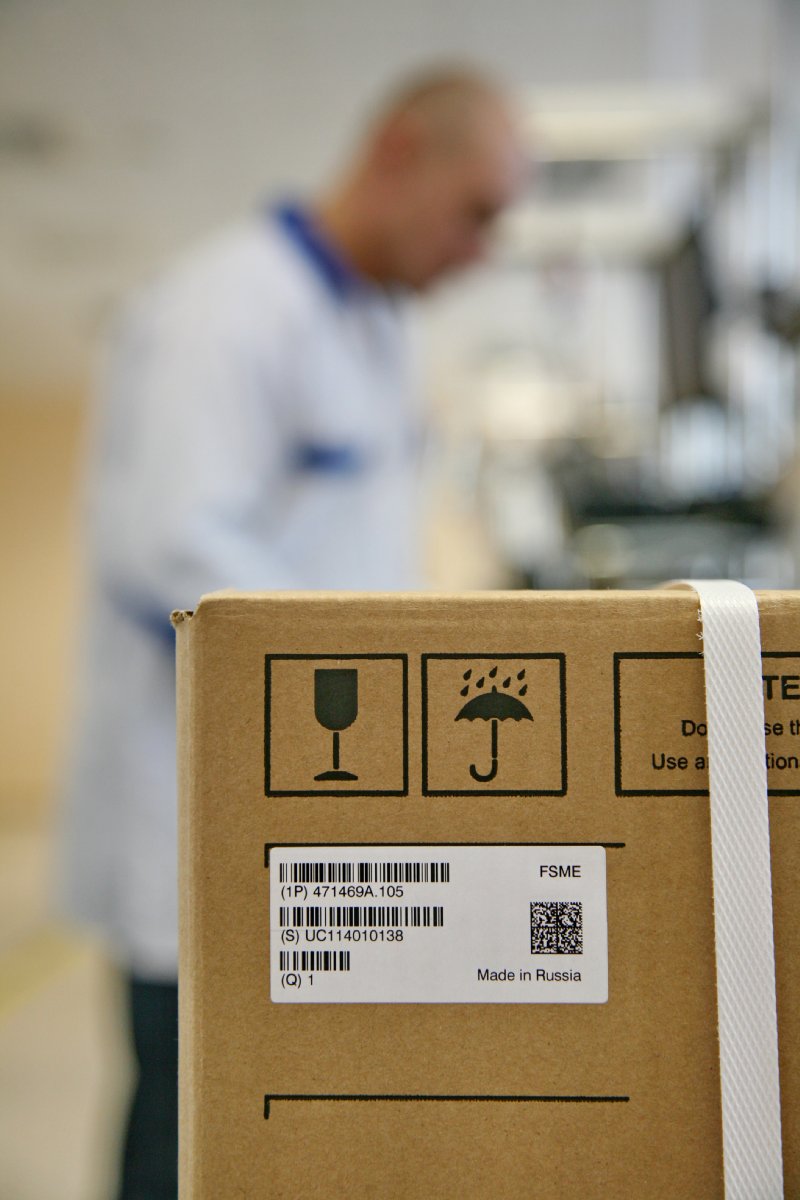

 И в упаковку. Процесс завершен, на наклейке почему-то написано Made in Russia, хотя речь идет лишь о сборке, то есть писать следовало бы Assembled in Russia.

Как в Томске собирают базовые станции Nokia Siemens Networks






Как в Томске собирают базовые станции Nokia Siemens Networks

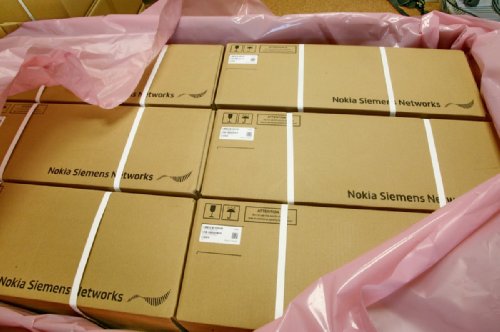

Первые собранные в Томске базы отправляются ... на склад. Но уже скоро, надеются в СП, они пойдут в обеспечение двух первых контрактов, которые заключены в 2011 году.



Как в Томске собирают базовые станции Nokia Siemens Networks



В общем, стоит посмотреть на этот процесс, чтобы понять - базовая станция сегодня - это по-сути, обычный компьютер, который давно можно собирать в любом подвале. Если есть готовые компоненты, конечно.
