HSPA Evolution  (High-Speed Packet Access Evolution) - эволюция высокоскоростного пакетного доступа, также HSPA Evolved, 3GPP Rel-7, 3GPP Rel-8

Технология, являющаяся развитием HSPA, которая призвана увеличить  скорость передачи данных в сетях 3G/WCDMA по сравнению с базовыми скоростями HSPA.

Внедрение HSPA Evolution (HSPA+) - основной тренд 2010 года, продолжающийся и в 2011 году.

Ожидается, что по мере развития технологии HSPA, скорость передачи данных к абоненту вырастет до 42 Мбит/с, а от абонента к базовой станции - до 12 Мбит/с. Разумеется, речь о пиковых, а не о типовых значениях. В 2011 году ряд операторов уже готовятся ко вводу поддержки скоростей до 84 Мбит/с, а число сетей с поддержкой скорости до 42 Мбит/с.

В 2010 году GSA называет внедрение HSPA+ основным трендом года. Более, чем каждый четвертый оператор запустил HSPA+.

Основные особенности HSPA Rel-7 и Rel-8

• Использование частотного дуплексирования FDD с шириной каналов приема и передачи 5 МГц, как в Rel-6;

• HSPA Rel-7 в направлении вниз использует 64QAM с (1х2) SIMO или 16QAM с (2x2) MIMO, а в канале вверх - 16QAM.

• HSPA Rel-8, который должен стать доступным в 2009 году, поддерживает в нисходящем канале 64QAM и MIMO, причем рассматривается возможность повышения порядков MIMO более высоких порядков в каналах, как "вверх", так и "вниз".

Стандартизированные 3GPP расширения HSPA позволяют обеспечить скорость передачи 21 Мбит/с "вниз" и 14 Мбит/с в направлении "вверх". Эту фазу эволюции к HSPA Evolved называют HSPA+. Повышение скорости скачивания данных до 21 Мбит/с достигается за счет использования модуляции 64QAM.

Такие скорости могут быть достигнуты за счет использования метода модуляции 64QAM и метода MIMO, основанного на использовании наборов антенн на приеме и передаче. Кроме того, может использоваться принцип передачи-приема одновременно на нескольких несущих, что и позволяет в соответствующее число раз увеличивать пиковую скорость.

Поставляемые крупными вендорами базовые станции способны поддерживать работу в HSPA Evolution, как, например, базовые станции Ericsson RBS 3000 и RBS 6000. Есть соответствующие решения и у Huawei Technologies.

С 1 по 3 апреля 2008 года Ericsson показывал комплексную технологию HSPA Evolution на выставке CTIA Wireless 2008. В качестве терминала использовался эмулятор, т.к. абонентских устройств, способных поддерживать столь высокие скорости передачи пока не созданы. 2008.03.28 Источник

19 операторов во всем мире заявили о своих планах построения сетей HSPA+. 2009.04.07. Источник

А с декабря 2008 года начались первые запуски HSPA Evolution в мире:

• Telstra (Австралия) - Ericsson - декабрь 2008 года (подробнее)

• mobilkom austria (Австрия) - Ericsson - март 2009 года

• 3 Scandinavia - Ericsson - план 2009 (подробнее)

• PCCW (Гонконг) - план 2009 (подробнее)

Карта эволюции WCDMA->HSPA->HSPA Evolved

Статистика HSPA+

Число абонентских устройств с поддержкой HSPA+

182 от 35 производителей (+264% yy) на 08.2011. GSA

144 на 2011.04.28. Утроение с апреля 2010. GSA

92 на 2011.03.01 Источник - отчет GSA

Число устройств с поддержкой 21 Мбит/с

97 на 2011.08 GSA

Число устройств в поддержкой 28 Мбит/с

13  на 2011.08 GSA

Число устройств с поддержкой 42 Мбит/с

71  на 2011.08 GSA

Число устройств с поддержкой 84 Мбит/с

1  на 2011.08 GSA

Число операторов, которые обещали запустить поддержку HSPA+

173 на 2011.04.08, GSA

148 на 2011.02.07  Источник - отчет GSA

Прогноз числа сетей HSPA+ в коммерческой эксплуатации

170 на конец 2011. Прогноз GSA на 2011.09

150 на конец 2011 года. Прогноз на 2011.04

Число запущенных сетей, обеспечивающих поддержку HSPA+

136 сетей в 69 странах (33% всех операторов 3G) на 2011.07.19 MForum.ru по данным GSA

123 оператора на 2011.04.28. GSA

123 на 2011.04.08, GSA

128 на 2011.03.18 Источник

103 на 2011.02.07  Источник - отчет GSA

Число сетей, обеспечивающих коммерческую доступность услуг HSPA+ с пиковыми скоростями до 21 Мбит/с

88 на 2011.07.19 MForum.ru по данным GSA

90 на 2011.04.08 GSA

95 на 2011.03.18 Источник

до 8 мбит/с в зависимости от абонентского устройства - средняя скорость в сетях HSPA+ с поддержкой 21 Мбит/с на 2011.04.08, GSA

28 Мбит/с (HSDPA 28 Мбит/с)

Используется MIMO 2x2 и модуляция 16 QAM.

Число сетей, обеспечивающих коммерческую доступность услуг HSPA+ с пиковыми скоростями до 28 Мбит/с

8 на 2011.07.19, MForum.ru по данным GSA

10 на 2011.04.08, GSA

11 на 2011.03.18 Источник

42 Мбит/с (DC-HSPA+)

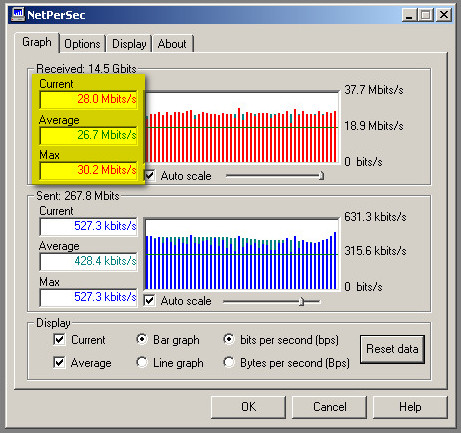

Пример работы реальной сети DC-HSPA+ 42 Мбит/с (du, ОАЭ)

Число сетей, обеспечивающих коммерческую доступность услуг DC-HSPA+ (42 Мбит/с или выше)

40 на 2011.07.19, MForum.ru по данным GSA

>40 на 2011.04.28 GSA

23 на 2011.04.08, GSA

22 на 2011.03.18  Источник

13 на 2011.02.07  Источник - отчет GSA

Обеспечивается за счет комбинации 64QAM и удвоения полосы частот DC-HSPA+

Число стран, где запущена поддержка HSPA+

69 на 2011.07.19, MForum.ru по данным GSA

65 на 2011.04.08, GSA

65 на 2011.03.18 Источник

57 на 2011.02.07  Источник - отчет GSA

Число стран, где запущена или ожидается запуск поддержки HSPA+

77 на 2011.04.08, GSA

67 на 2011.02.07  Источник - отчет GSA

Подробнее о ближайших перспективах HSPA Evolution

Базовые станции, имеющие два и более частотных канала, в настоящее время широко используются в сетях WCDMA/HSPA по всему миру, тогда как коммерчески доступные абонентские HSPA-устройства могут использовать лишь один канал 5 МГц в один момент времени.

Вскоре, благодаря внедрению услуг передачи-приема на нескольких несущих один пользователь сможет одновременно получать данные из двух и более каналов шириной 5 МГц. Для этого поток данных расщепляется на два канала, которые используются базовой станцией для одновременной передачи (приема). На первом этапе технология передачи-приема на нескольких несущих будет использоваться только в нисходящем канале – это позволит удвоить максимальную скорость передачи данных по нисходящему каналу на всей зоне покрытия базовой станции, в том числе и на границе соты.

Если говорить об оборудовании Ericsson, то вендор уверяет, что для внедрения технологии передачи-приема на нескольких несущих достаточно лишь провести модернизацию программного обеспечения на всех используемых в данный момент базовых станциях стандарта WCDMA/HSPA, имеющих два и более канала. Для предоставления услуг на базе технологий передачи-приема на одной несущей, на нескольких несущих, а также технологии множественного входа – множественного выхода (MIMO), одновременно используются одни и те же частотные каналы. Это позволит плавно внедрить технологию MIMO и технологию передачи-приема на нескольких несущих в существующие сейчас сети.

Данное расширение стандартизовано 3rd Generation Partnership Project (3GPP) и компания Ericsson уже начала сотрудничать со всеми крупнейшими производителями микросхем и устройств в рамках проекта по запуску новой технологии.

В будущем планируется развивать данную технологию в направлении увеличения числа несущих до четырех и совмещения ее с антенной конфигурацией «несколько антенн на входе, несколько – на выходе» (MIMO). Благодаря этому скорость передачи данных по нисходящему каналу может достигнуть 168 Мбит/с.

42 Мбит/с пока что является максимальной достигнутой скоростью в нисходящем канале сети (по состоянию на начало 2009 года).

Реальная же скорость загрузки данных пользователем, разумеется, окажется ниже, поскольку она зависит от загруженности сети, расстояния до базовой станции соты, местных условий распространения радиоволн, используемого оборудования, программного обеспечения и многих других факторов. 2009.02 Источник

Новости по теме HSPA+

2011.09.28 Nokia Siemens Networks впервые публично показывает демо 336 Мбит/с по технологии HSPA+ на выставке PT Expo Comm в Пекине, Китай. Использована коммерчески доступная базовая станция Flexi Multiradio и мультиконтроллер с тестовыми терминалами Qualcomm MDM8220.
Решение использует 8 несущих HSPA, что обеспечивает пропускную способность 42 Мбит/с, используя MIMO и модуляцию 64QAM. Конфигурацию можно составить из несущих одного или нескольких диапазонов для одного пакетного соединения со скоростью свыше 300 Мбит/с. Технологии с несколькими несущими и несколькими диапазонами стандартизированы для HSPA, начиная от релиза 8 3GPP. Завершение стандартизации одновременно 8 несущих ожидается в 2012 году. NSN обещает готовность данной технологии к концу 2012 года.

Статистика HSPA+ по данным GSA на 2011.07.18, рабочий файл в MS Excel >>
