Драйв-тест: Результаты драйв-теста радиопокрытия федеральных сетей в Ленинградской области

10.06.2004, MForum.ru

25 мая 2004 года из Москвы стартовал автобус с участниками драйв-теста MForum радиопокрытия трех ведущих российских операторов сотовой связи – МТС, «ВымпелКома» и «МегаФона». Целью драйв-теста было исследование реального радиопокрытия, которое обеспечивают эти операторы вдоль одной из важных федеральных автотрасс Москва-С.Петербург. Сегодня мы рассказываем о результатах измерений в Ленинградской области, завершая тем самым наше исследование.

Предисловие

В драйв-тесте кроме представителя «Мобильного форума» принимали участие технические специалисты компаний «МегаФон» и «ВымпелКом», а также приглашенные журналисты, использовалось два комплекта измерительного оборудования. Проведение драйв-теста освещают информационные спонсоры мероприятия – телеканал REN-TV, информационное агентство «ПРАЙМ-ТАСС» (проект БИТ), проект ZOOM агентства CNews, журналы «Мобильные системы» и «Мобильный портал», интернет-проект «Ячейки.ru».

Результаты тестирования покрытия в Московской, Тверской и Новгородской областях мы уже публиковали, сегодня предлагаем вашему вниманию данные по Ленинградской области.

Все пояснения – почему драйв-тест проводился так, а не иначе, почему там, а не где-то еще, и «зачем все это нужно», расшифровка используемой терминологии, приведены в первом фрагменте нашего «мега-отчета» о драйв-тесте, желающих адресуем сюда. Мы же с вами переходим непосредственно к результатам.

Часть 4. Территория Ленинградской области вдоль трассы М10

Ленинградская область - одна из северо-западных областей России. На западе область граничит по реке Нарве с Эстонией, на северо-западе- с Финляндией, на севере и северо-востоке- с Карелией, на востоке- с Вологодской областью, на юге и юго-востоке- с Новгородской и Псковской областями.
Санкт-Петербург- второй по величине промышленный центр России. В Ленинградской области 16 административных районов и 26 городов, в том числе 15 городов областного подчинения, то есть не входящих в состав районов.

В Ленинградской области представлены все три "федеральных" оператора GSM.

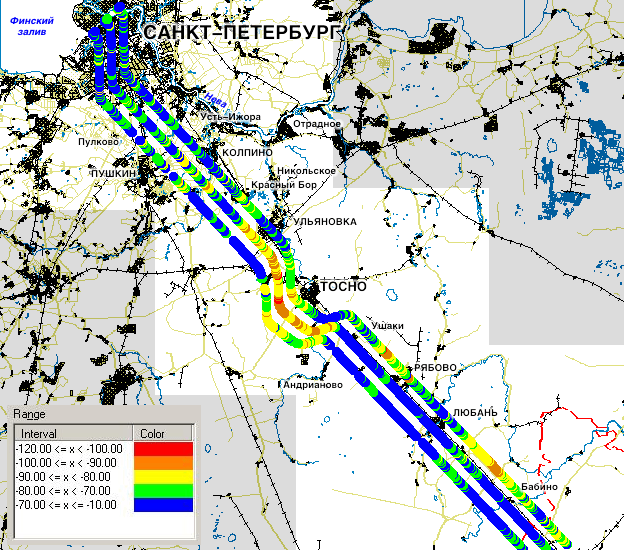

RX Level

Три участка на карте можно "раскрыть" - достаточно кликнуть мышкой на интересующую зону рисунка.

Параметр RXLevel описывает уровень сигнала радиоподсистемы от БС до абонентского терминала и измеряется в децибеллах на милливатт. На таблице соответствия цвета определённому значению dbm (легенде) видно, что от -10 до -70 dbm уровень сигнала очень высокий – это лучшее значение, а вот при уровне от -100 до -120 dbm позвонить, как правило, уже не получится. Промежуточные значения от -70 до -90 dbm на (легенде зелёный и жёлтый цвет) - достаточный уровень для качественного соединения. Значения от -90 до -100 dbm – «пограничная область» сигнала, не обеспечивающего гарантированной связи.

Для удобства просмотра на карту уровня сигнала вынесены маркеры всех трёх сетей операторов GSM. Порядок расположения маркерных линий операторов справа налево или сверху вниз (как удобней): «МегаФон», «Би Лайн GSM», МТС

Точное расположение маркерной линии на трассе соответствует маркеру «Би Лайн GSM». Маркеры «МегаФон» и МТС, соответственно, на схеме расположены выше и ниже (справа и слева) от «Би Лайн GSM» на незначительном удалении, но полностью идентичны по траектории центральному.

Легенда демонстрирует соответствие цвета маркера на карте определённому уровню сигнала.

От границы Новгородской области с Ленинградской и до Ушаков, уровень сигнала сети "МегаФон" несколько отличался от двух других сетей. Это заметно на карте RXLevel по цвету маркеров. В целом, уровень сигнала в сетях всех трёх операторов находился в пределах, допускающих устойчивое соединение. При объезде Тосно (на карте в виде дуги) уровень сигнала у «Би Лайн GSM» и МТС был несколько ниже, чем в сети «МегаФон».

Если увеличивать участки на карте, становятся видны разрывы на маркерной кривой сети МТС. Это объясняется случаями занятости автоответчика 0850, но не занятостью радиоканала.

На остальном участке, от Ульяновки до Санкт-Петербурга, уровень сигнала у всех трёх операторов достаточно хороший - карта это наглядно демонстрирует.

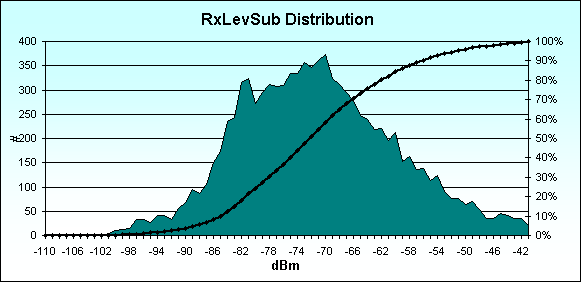

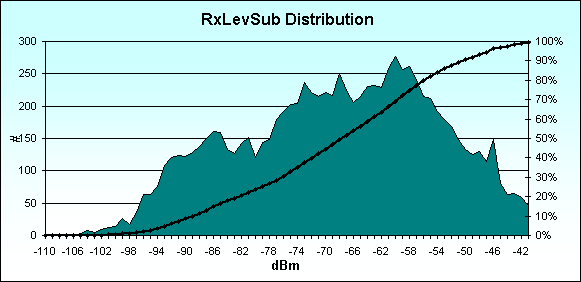

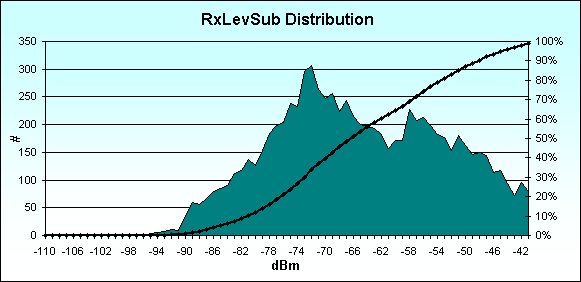

Гистограммы RXLevel

«МегаФона»

«Би Лайн GSM»

МТС

Гистограммы, раскрывающие разброс уровня сигнала у каждого из трёх операторов, позволяют определить границы значений, которым соответствует уровень сигнала. Чем больше значений располагается у правой вертикальной оси, тем лучше покрытие.

RX Quality

Порядок расположение маркерных линий принадлежащих разным операторам, такой же, как и на карте RXLevel, т.е. справа налево или сверху вниз (как удобней): «МегаФон», «Би Лайн GSM», МТС.

Параметр RXQuality соответствует величине "bit error rate" радиоканала – побитовой ошибке передачи информации. Значению bit error rate в процентах присваивается цифровое значение от 0 до 7. Мы не публикуем таблицу этого соответствия, чтобы не перегружать страницу, отметим, что значение 0 – это «хорошо», 7 – «плохо».

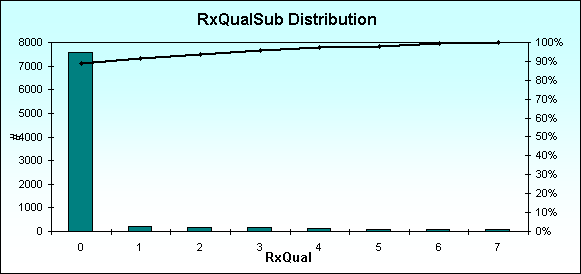

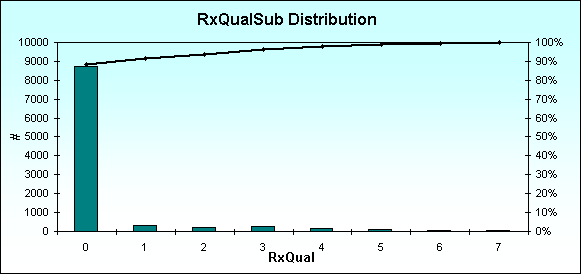

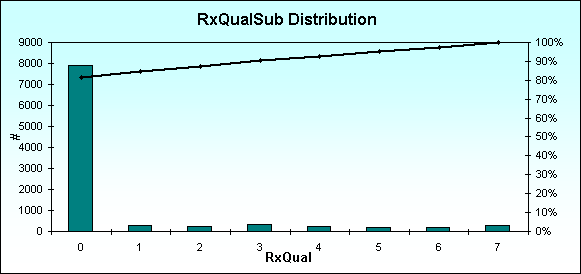

Гистограммы RXQuality

«МегаФона»

«Би Лайн GSM»

МТС

Левая шкала на гистограммах это количество измеренных значений, которые оборудование позволяет получать со скоростью примерно 2 в секунду. Нижняя шкала соответствует легенде на карте (0 –«хорошо», 7 – «плохо»).

Карта RX Quality позволяет заключить, что по данному параметру аутсайдером выступала сеть «ВымпелКом». Видно, что в районе Тосно (на объезде), параметр RX Quality у "Би Лайн GSM" оставался в диапазоне нижних значений, достигая даже критических значений 6 и 7. Сети "МегаФон" и МТС показали сравнимые характеристики, разве что, за исключением района Пушкина, где у МТС значение RX Quality достигало критических значений 6 и 7. Таким образом можно утверждать, что в целом лидером оказался «МегаФон»

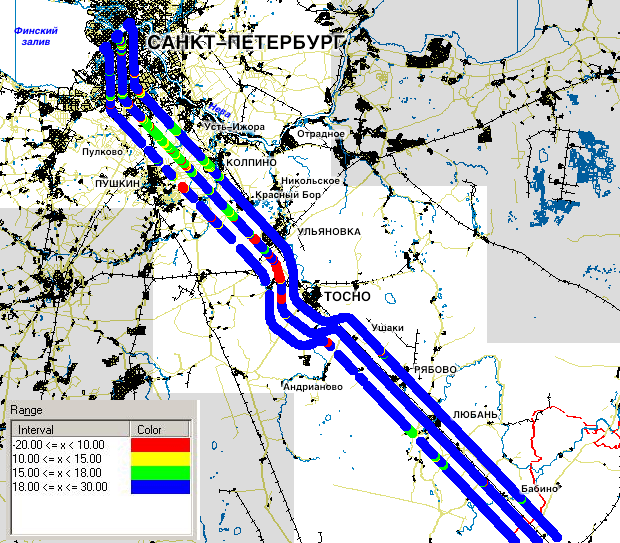

SQI – Speech Quality Index

Этот параметр определяет субъективное восприятие абонентом качества речи. Параметр SQI был разработан и введён в практику анализа радиопокрытия сетей сотовой связи производителем измерительного оборудования Ericsson.

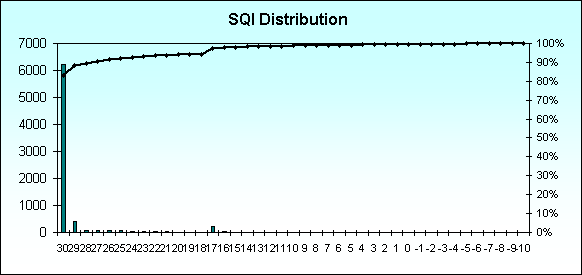

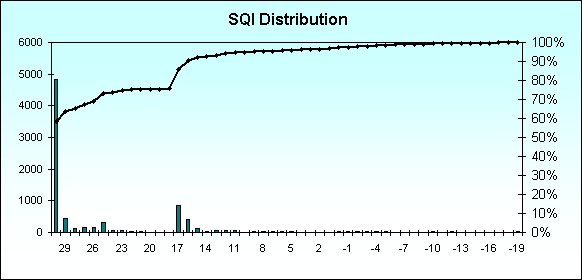

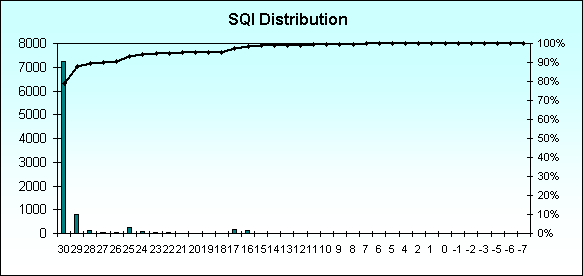

Гистограммы SQI:

«МегаФона»

«Би Лайн GSM»

МТС

Легенда:

Превосходно	18<= Х <=30
Хорошо	15<= Х <18
Средне	10<= Х <15
Плохо	-20<= Х <10

Чем выше значение этого параметра, тем лучше качество покрытия, качество связи. Максимальное значение зависит от типа используемого звукового кодека (устройства, преобразующего речевой сигнал). Максимум параметра качества речи – 30, минимум -20:

Enhanced full rate (EFR) - 30
Full rate - 21
Half rate (HR) - 17

Ситуация с параметром SQI, как и в случае с RX Qual, показывает, что на протяжение маршрута от границы Ленинградской области до С.-Петербурга «ВымпелКом» демонстрирует худшие результаты. Лидером, вероятно, следует признать «МегаФон», второе место - за МТС. Глядя на гистограммы SQI, можно предположить, что все операторы в Ленинградской области используют одинаковые варианты кодеков: HR и более качественный EFR. Это, вероятно, и обеспечивает тройке операторов сопоставимые средние значение параметра SCI.

Average – усреднённое значение параметров

Оператор	RxLev	RxQual	SQI
"МегаФон"	-70,77 dbm	0,33	28,83
"Би Лайн GSM"	-67,42 dbm	0,71	25,03
МТС	-64,38 dbm	0,35	28,65

Таблица статистики событий

Статистика событий	"МегаФон"	"Би Лайн GSM"	МТС
Call setup - число совершенных соединений	93	94	90
Blocked Calls - число неудавшихся соединений	0	0	0
Dropped Call – число оборванных соединений	0	2	0
Handover OK - число успешных передач соединения между сотами	61	63	61
Handover Failure - число не успешных передач соединения между сотами	6	1	2
Cell number – количество сот	69	55	73

Данные из таблицы средних значений позволяют каждому самостоятельно сравнить параметры сетей конкурирующих операторов.

Данные таблиц «Average» и «Статистике событий» полученные в ходе тестирования на участке Ленинградской области, подтверждают, что "МегаФон" имеет наилучшие показатели RXQuality и SQI. Между тем, МТС превосходит своих конкурентов по показателю RXLevel.
