Высокая повторяемость электрических параметров антенн -- Антенны для базовых станций -- антенные вышки систем сотовой связи
Высокая повторяемость электрических параметров антенн имеет большое значение при серийном производстве для обеспечения идентичности ДН. Печатный монтаж обеспечивает высокую точность изготовления элементов антенн и, следовательно, высокую повторяемость характеристик антенн.

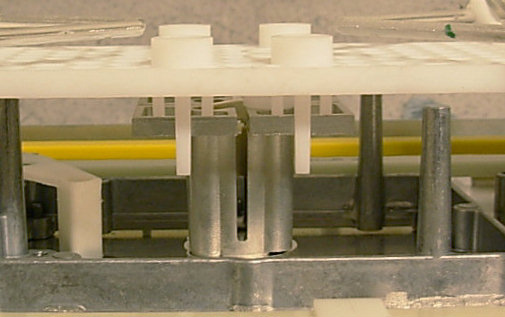

Дипольный излучатель антенны Kathrein 741336 с кроссполяризацией диапазона 1710 – 2170 МГц, выполненный методом литья

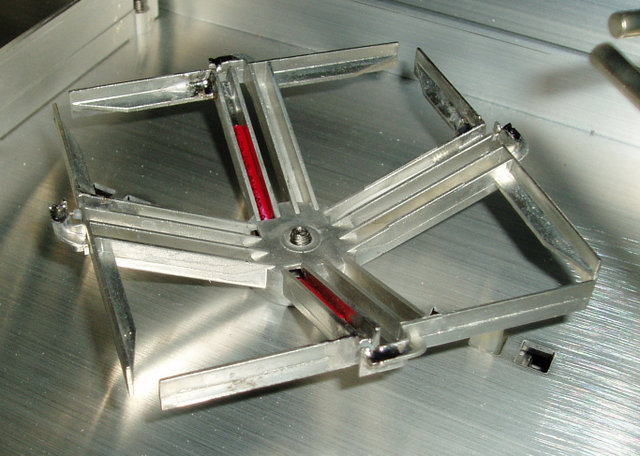

Дипольный излучатель антенны Kathrein 742270 с кроссполяризацией диапазона 1710 – 2170 МГц, выполненный методом фрезеровки из прокатного профиля
В дипольных антеннах при изготовлении вибраторов, например, методом штамповки (Andrew и RFS) неизбежны некоторые неточности размеров механических элементов антенны, и, как следствие, электрических характеристик. Для повышения точности геометрических размеров и формы — производители (например, Kathrein) изготавливают диполи методом литья или фрезеровки (из прокатного профиля), что несколько удорожает конструкцию.
Сложность соблюдения геометрической длины отдельных отрезков кабелей в линиях запитки и их точного местоположения при пайке неизбежно приводит к некоторому рассогласованию фаз запитки отдельных элементов антенной решётки. Большое число точек пайки потенциально увеличивает риск возникновения интермодуляции. Пайка в таких антеннах выполняется вручную. Никто не застрахован, что при ручной пайке могут быть допущены ошибки, поэтому производители вынуждены проводить тщательную проверку антенн после производства, опять же удорожая процесс производства.

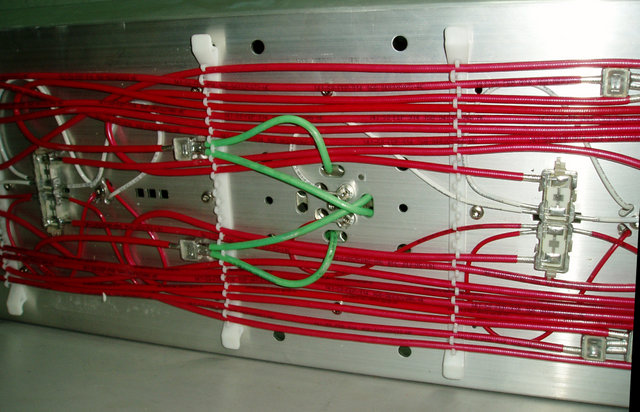

Система запитки двухдиапазонной антенны Kathrein 741336, выполненная коаксиальным кабелем.
Впервые опубликовано в блоге http://blog-raycom.livejournal.com/13671.html 19.09.2011
Публикации автора:
2011.09.19 Конструкции панельных X-pol антенн, Андрей Голубев, эксперт RayCom
2011.09.09 "Об антеннах для базовых станций замолвите слово", Андрей Голубев, эксперт RayCom
Инфокоммуникации. Энциклопедия MForum. Составитель А.Б.Бойко
© Андрей Голубев, эксперт по системам связи,
