RFID: RFID поможет при производстве печатных плат

19.11.2018, MForum.ru

MForum.ru на Facebook. Подпишись!


Изготовление печатных плат - сложный производственный процесс, состоящий из множества стадий. Благодаря использованию решения Auto-ID RFID-4-SMT компании HARTING печатные платы взаимодействуют с производственной линией поверхностного монтажа (SMT).

RFID поможет при производстве печатных плат

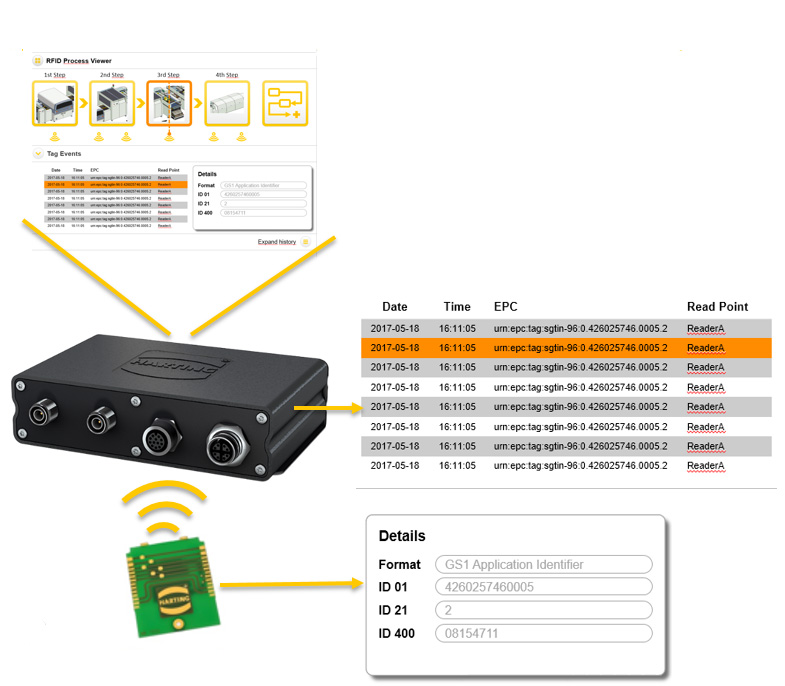

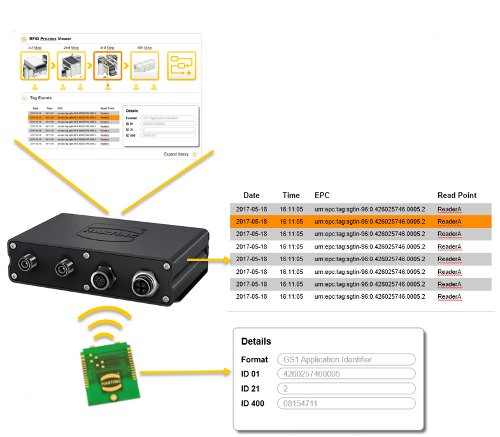

При этом в радиочастотных метках накапливаются все необходимые производственные данные. Такой подход уменьшает количество ошибок, упрощает требования к документации и является основой для автоматизации серийного производства печатных плат в партиях любого объема, начиная от единичных экземпляров.

RFID поможет при производстве печатных плат



В процессе производства небольшая метка UHF RFID на гибкой подложке наклеивается на заготовку платы или после нескольких подготовительных этапов, или устанавливается на нее в качестве компонента. Начиная с этого момента, производственные данные платы можно записывать и считывать с микросхемы метки на каждом этапе производственного процесса. В памяти метки можно фиксировать в том числе и любые события, такие, как сбои в процессе производства.

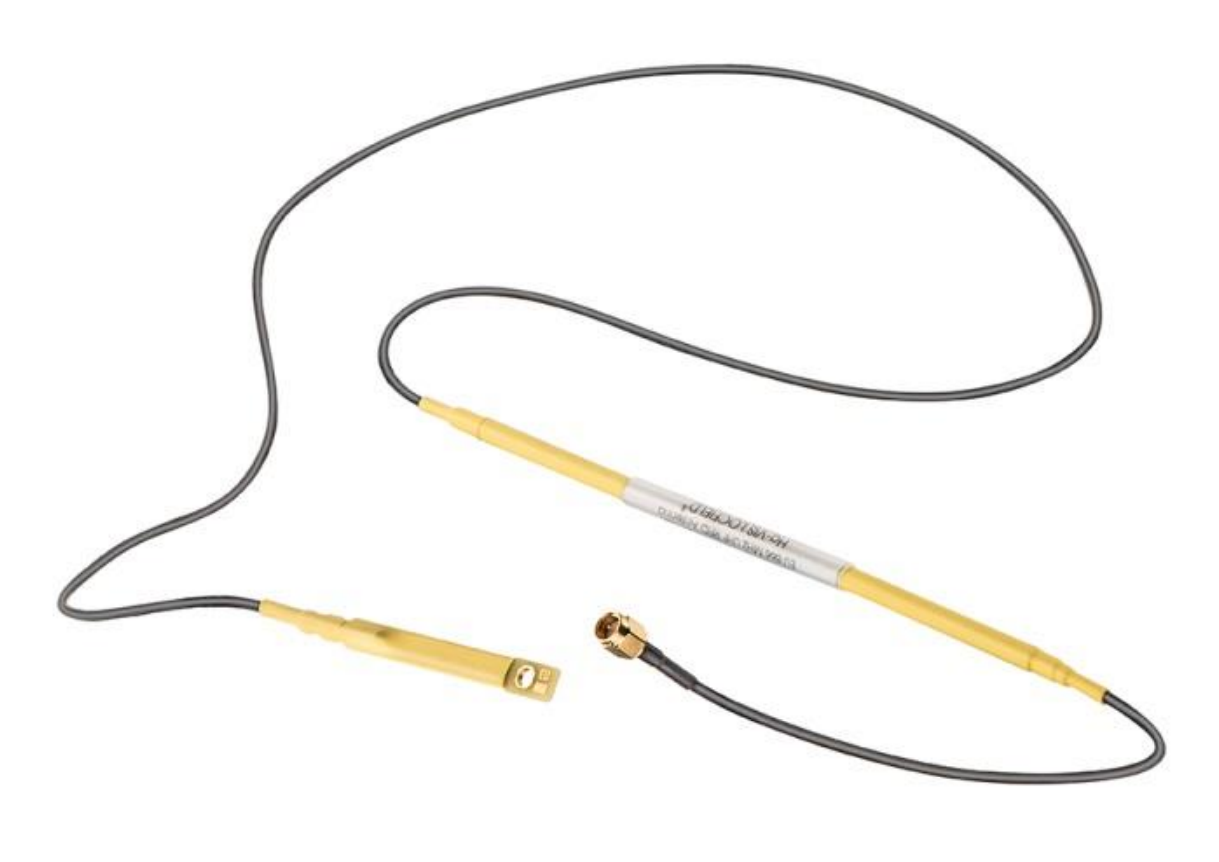

Используется решение Harting на базе гибкой коаксиальной кабельной антенны Ha-VIS Lockfield (описание на англ.яз, .pdf)



RFID поможет при производстве печатных плат

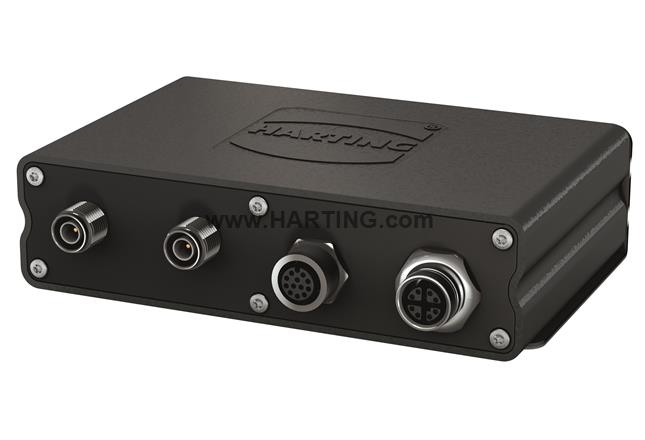

и UHF RFID считывателя HA-Vis RF-R350 на платформе MICA, к которому можно подключать несколько таких антенн.

RFID поможет при производстве печатных плат

Описание считывателя на русском языке - на сайте производителя.

Считыватель позволяет следить за перемещениями одновременно нескольких плат. Систему RFID можно интегрировать практически в любые производственные системы. Компактная конструкция считывателя и его защищенность по классу IP67 упрощают процесс интеграции. При необходимости возможна полная интеграция данных со считывателя в систему производства, но это не является обязательным требованием для того, чтобы можно было эксплуатировать систему мониторинга печатных плат.

Модульная архитектура и открытое ПО позволяют проводить в считывателе предварительную обработку данных. Работа с ними осуществляется в соответствии с требованиями стандартов ISO и GS1, применяющимися в торговле и на грузовом транспорте.

Радиочастотную метку, размещенную на печатной плате, можно использовать не только в процессе производственного цикла, но и в дальнейшем, на протяжении всего жизненного цикла продукта.

Возможность считывания групп меток сразу с нескольких печатных плат без оптического контакта с ними, например, через упаковки из пластика или картонные коробки, делает технологию RFID особенно привлекательной для использования на складах и в логистических процессах. Считывать информацию радиочастотным методом можно также с уже установленных и используемых в различное оборудование печатных плат, если только корпуса оборудования не выполнены полностью из металла. Даже на этапе утилизации печатных плат, действующая метка UHF RFID может помочь в оптимизации различных процессов.

По материалам источника: harting.com.

Подробнее о вариантах применения RFID в различных отраслях можно узнать на странице MForum.ru
За новостями RFID удобно следить в телеграм-канале proRFID

теги: RFID маркировка производство

+ +

© Алексей Бойко, MForum.ru
