пентайл

15.10.2011, MForum.ru

Заметка носит упрощенный и неполный характер. Поскольку семейство пентайл-технологий увязано с пониманием биологии глаза, здесь нет "идеала" и постоянно ведутся работы по поиску наилучшей структуры матрицы, которая бы обеспечивала достаточно хорошую передачу изображения, его яркости, насыщенности, естественности цветов, резкости и контрастности. При одновременном снижении энергопотребления, себестоимости производства, повышении времени работы до отказа и т.п. Более менее этот текст актуален на середину 2011 года. Если необходимы правки, пишите их в форуме под статьей или свяжитесь с автором через социальные сети.


Пентайл от итальянского PenTile

Патентованная схема матрицирования субпикселов для создания дисплеев. От латинского "пента" - "пять". Субпиксел - минимальная управляемая "точка" на экране всегда одного неизменного цвета, красного (R), зеленого (G) или синего (B). Из нескольких субпикселей формируется "пиксел", то есть элемент изображения, который может иметь практически любой цвет, который можно получить, как правило, из комбинации RGB (красный-зеленый-синий). Почему пентайл? Потому что в классической пентайл матрице каждый пиксел формировался из пяти субпикселов. На практике широкое распространение получили и другие виды пентайл матриц, общим для которых является использование нескольких субпикселов для формирования одного пиксела.




Классическое расположение пикселов в пентайл-матрицы. Источник картинки



То есть в пентайл-матрице два красных и два зеленых субпиксела треугольной формы и квадратный субпиксел синего цвета в центре каждого пиксела. В теории это соответствует строению человеческой сетчатки, где примерно поровну колбочек L и M типа и заметно больше колбочек S-типа, ответственных за восприятие синего цвета. Считается, что снижение числа синих субпикселов не влияет на качество восприятия картинки.

Компанию, которая разработала пентайл матрицу приобрела компания Samsung и теперь компания Nouvoyance Imc. продолжает исследования в области данной технологии.

Появилось две технологии, которые нашли практическое применение в дисплеях, в том числе в дисплеях мобильных устройств: Пентайл RGBW и Пентайл RGBG.



Пентайл RGBW

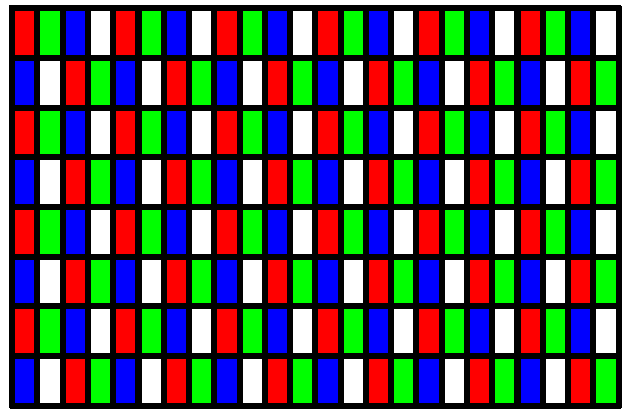

В RGBW в матрицу добавлен белый субпиксел, что делает дисплей более ярким, при этом сокращая его энергопотребление.

 Источник

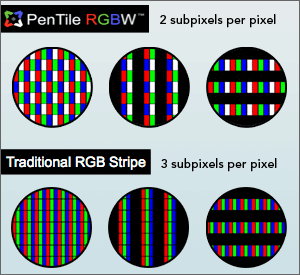

Сравним Pentile RGBW и традиционынй RGB Stipe (три в ряд).

 Источник

Потребление PenTile RGBW на 50% ниже обычного RGB LCD. То же разрешение обеспечивается при использовании на 33% меньшего числа сабпикселов. Данные приведены для дисплеев из LTPS (низкотемпературного полисиликона). Технология также нашла применение в OLED-дисплеях, где она позволяет повысить их долговечность и яркость. Поскольку подсветка LCD-дисплея весьма энергоемкая, выигрыш заметно продлевает время работы смартфона без подзарядки. Примеры телефонов с PenTile RGBW: Motorola es400, Motorola Atrix 4G.

В чем проявляется разница для наблюдателя? Подвигайте ползунок на картинке собора на странице >>

Еще советую любопытный текст почитать на английском >>

Pentaile for 720 HD OLED Smartphones >>

В целом вывод - PenTail RGBW с разрешением  720p и те, что за ними последуют - это круто и сравнивать их с RGB stripe бесполезно, т.к. RGB stripe такого разрешения пока что не созданы (ноябрь 2011).



Пентайл RGBG

Здесь в матрице чередуются два сравнительно крупных сабпиксела красного и синего цвета, разделяемые зелеными, более узкими субпикселами. Человеческий глаз более восприимчив к зеленому, поэтому такая схема позволяет экономить треть сабпикселов по сравнению с RGB-RGB схемой при равной измеряемой яркости.

Такая схема используется в экранах AMOLED. Super AMOLED и Super AMOLED HD. (В Super AMOLED Plus не используется). Пентайл RGBG есть в Samsung i9000 Galaxy S, в Samsung Galaxy Nexus.



По сравнению с дисплеями, где используются комбинации субпикселов вида RGB-RGB-... пентайл-дисплеи RGBG могут выглядеть более зернистым, неровным, с размытыми шрифтами (особенно мелкими). Это особенно заметно на насыщенных цветном фоне. В дисплеях RGBW это происходит из-за того, что приходится выключать W-сабпикселы, чтобы добиться насыщенного цвета. В матрицах RGBG эффект проявляется, когда нужно показать насыщенную красным картинку.

В дисплеях Super AMOLED Plus пентайл не используется.



© Алексей Бойко, Сообщество 4G, MForum.ru


Публикации по теме:

11.04. [Технологии]  Концепты. Технологии: LG будет выпускать гибкие и небьющиеся OLED-экраны / MForum.ru

06.03. [Технологии]  MWC2012. Технологии: LG обеспечила наглядное сравнение IPS и AMOLED / MForum.ru

27.10. [Новости компаний]  Рекордные разрешения дисплеев мобильных устройств / MForum.ru

10.08. [Новинки]  Рекордная плотность изображения на дисплее / MForum.ru

07.01. [Новости компаний]  Словарные статьи, начинающиеся на букву П (кир.) / MForum.ru

Обсуждение (открыть в отдельном окне)

06.03.2012 13:57 * От: ABloud

LG на своем стенде на MWC2012 показала сравнение отличий технологии IPS и AMOLED

Вот, что утверждают материалы компании

В силу ограничений, присущих технологии изготовления дисплеев OLED на фазе "gas phase deposition" (газовая фаза формирования), сложно реализовать плотность пикселов на дисплее более 329 точек на дюйм. Это ограничивает потенциальное разрешение дисплея значением 1.84 млн саб пикселов (1280 х 720 х 2 RG или GB), что существенно меньше, чем 2.76 млн пикселов в технологии True HD IPS (1280 х 720 х 3 RGB), которую использует LG Electronics. Ее еще называют True Stripe HD. Картинки ниже поясняют схему устройства дисплеев AMOLED и True HD IPS.

True IPS vs AMOLED

HD IPS

Желающим предоставлялась возможность сравнить картинки на экранах True HD IPS и AMOLED с помощью увеличительных стекол. Нужно сказать, что сравнение убедительно показывало преимущества IPS.

IPS vs AMOLED

Алексей Бойко, редактор MForum.ru
