Содержимое базового комплекта

• МТС 3G Роутер 2

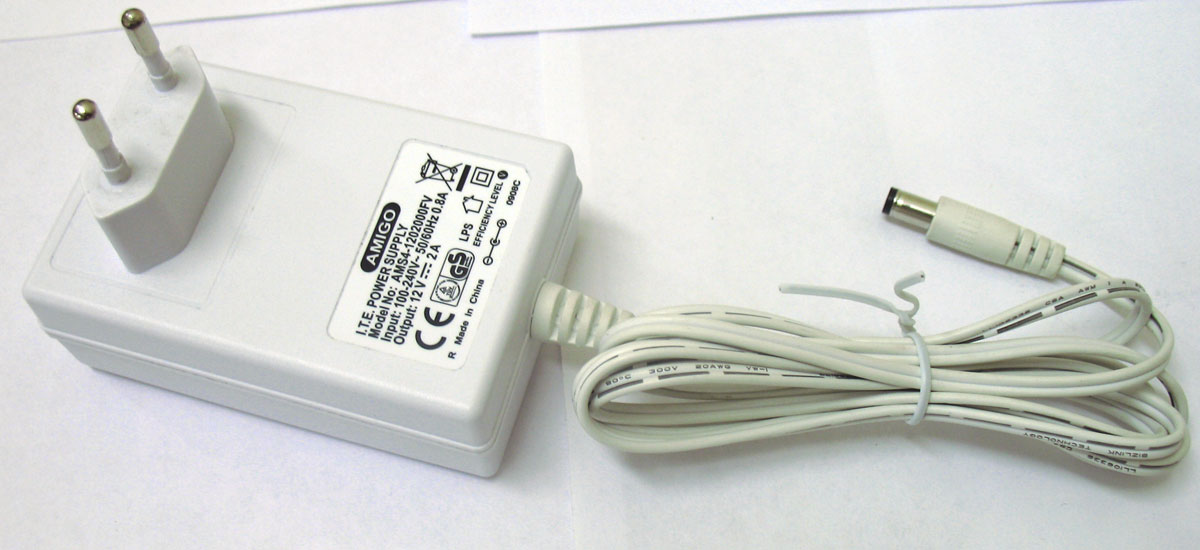

• Адаптер питания 12 В/2,0 А

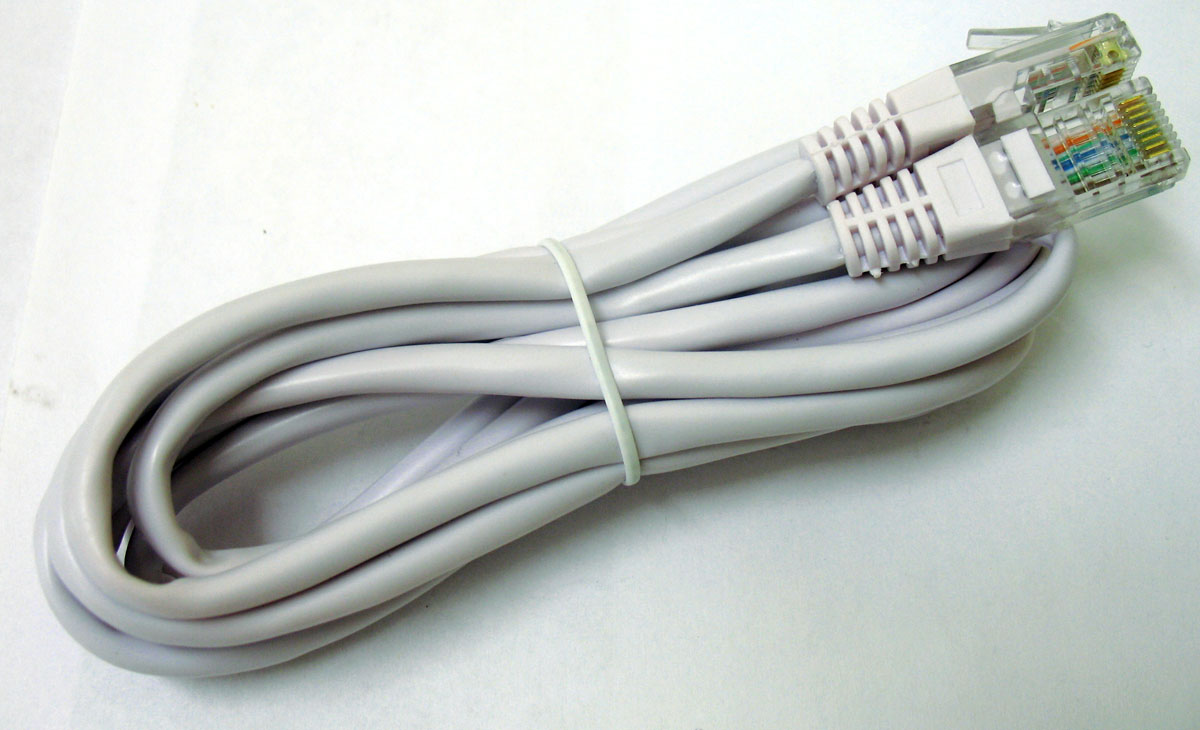

• Кабель RJ-45

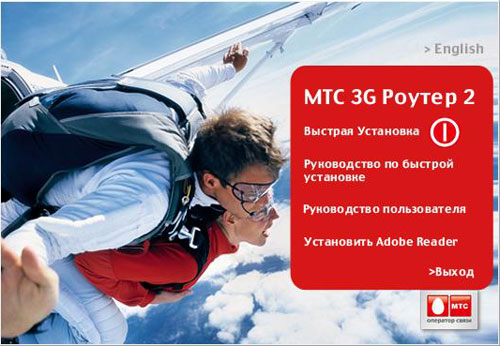

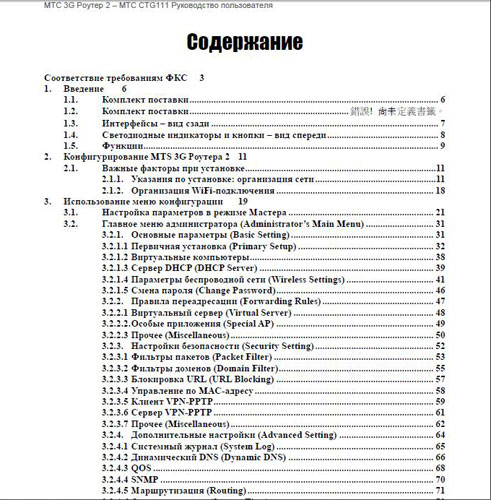

• Диск с ПО (руководство по установке, полная инструкция пользователя в формате PDF, Adobe Reader)
• Краткое руководство по установке
• Гарантийный талон

Внешность

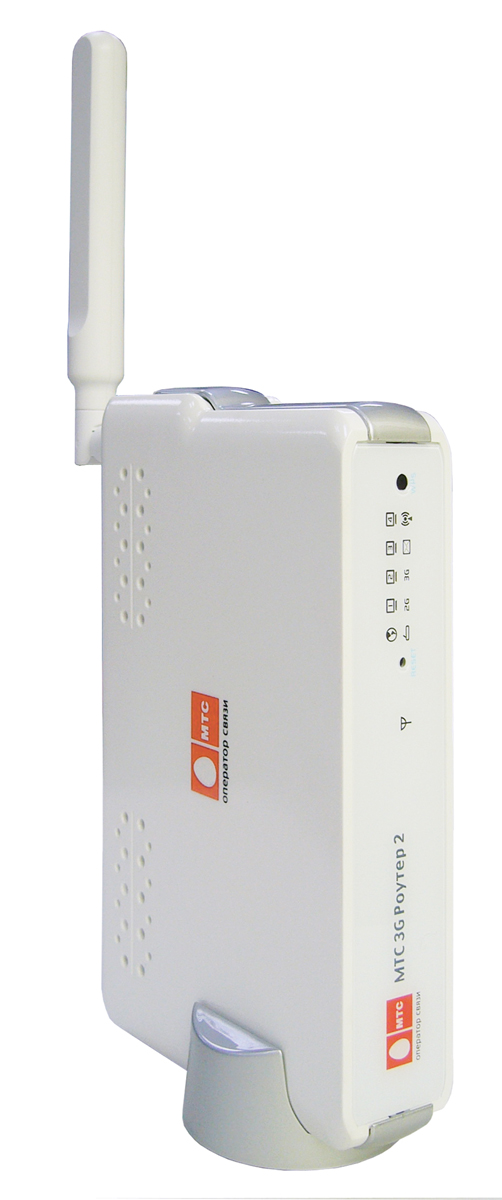

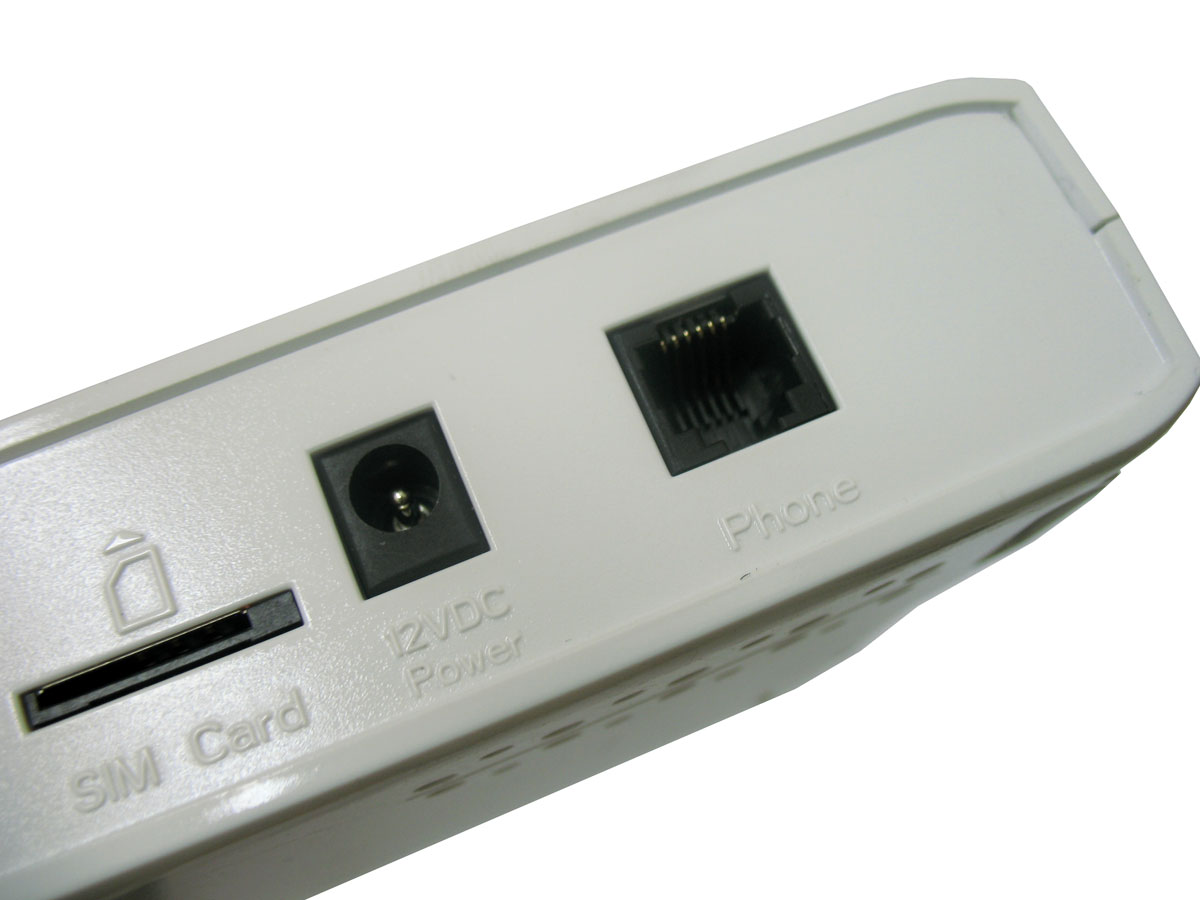

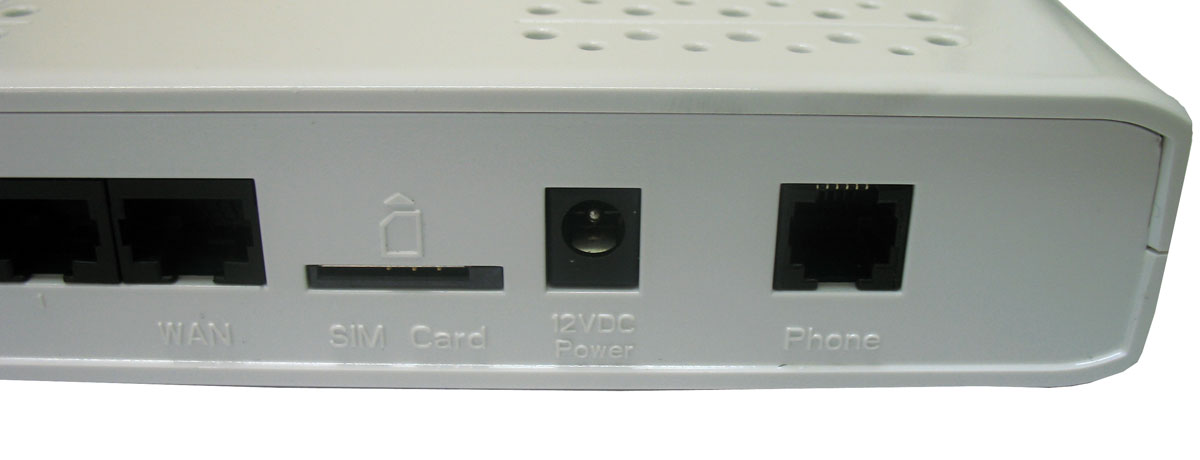

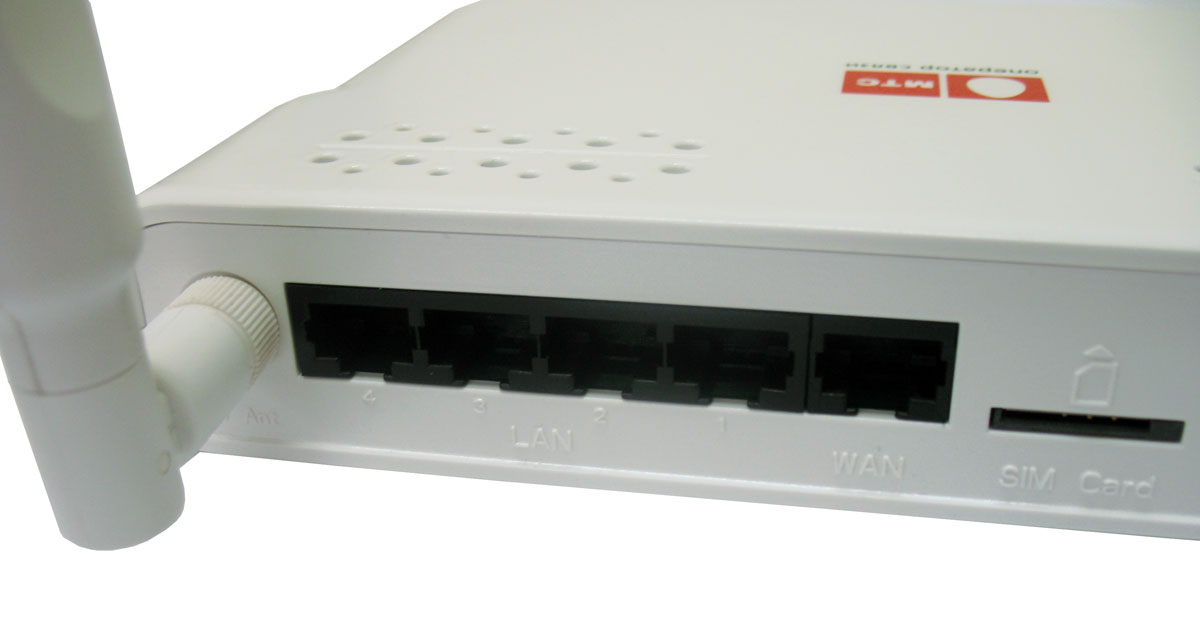

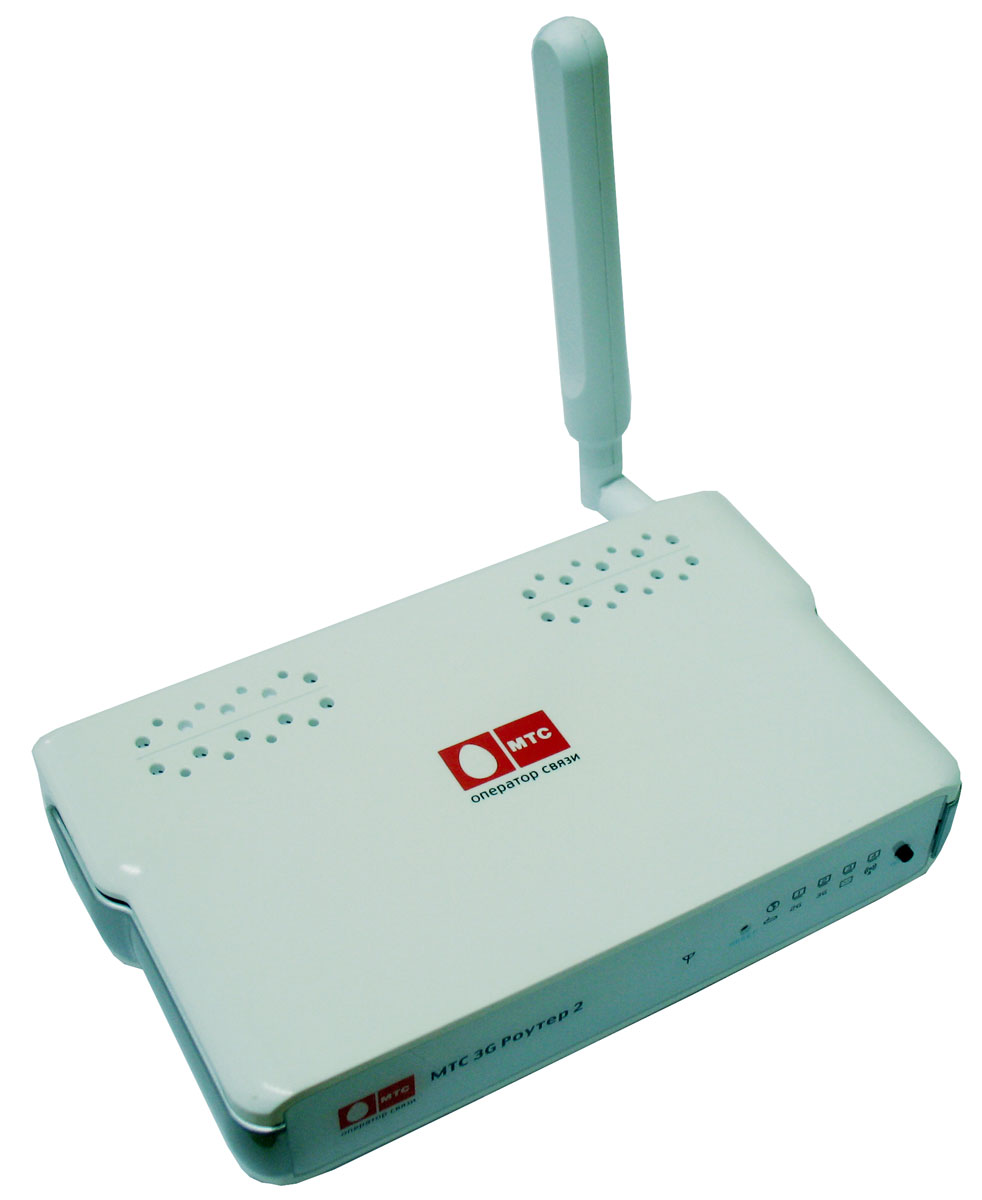

В отличие от предшественника – роутера AWR-602W, новинка имеет куда большие размеры и корпуса, и антенны. Однако дизайн остался прежним: корпус из матового пластика молочного цвета, приятного на ощупь и очень практичного: никаких отпечатков пальцев на нем не остается, и случайные царапины тоже не будут заметны. На задней стороне роутера – гнездо для антенны, 4 разъема RJ-45, разъем WAN, гнездо для SIM-карты, гнездо для адаптера питания, а также разъем для подключения телефонного кабеля RJ-11 («Phone»).

Гнездо для «симки» не имеет никаких крышек и заглушек, но операции с карточкой не вызывают никаких затруднений – она фиксируется в гнезде с легким щелчком и без проблем извлекается оттуда. Единственно только, будучи вставлена в корпус, карточка выступает примерно на 3 мм, но проблем это никаких не создает. К тому же так легче заменять карточку.

Качество сборки отменное; нигде ничего не скрипит, антенна не болтается, никаких нареканий у нас по этой части не возникло. Аккумуляторного отсека в модели нет; роутер рассчитан на стационарное использование.

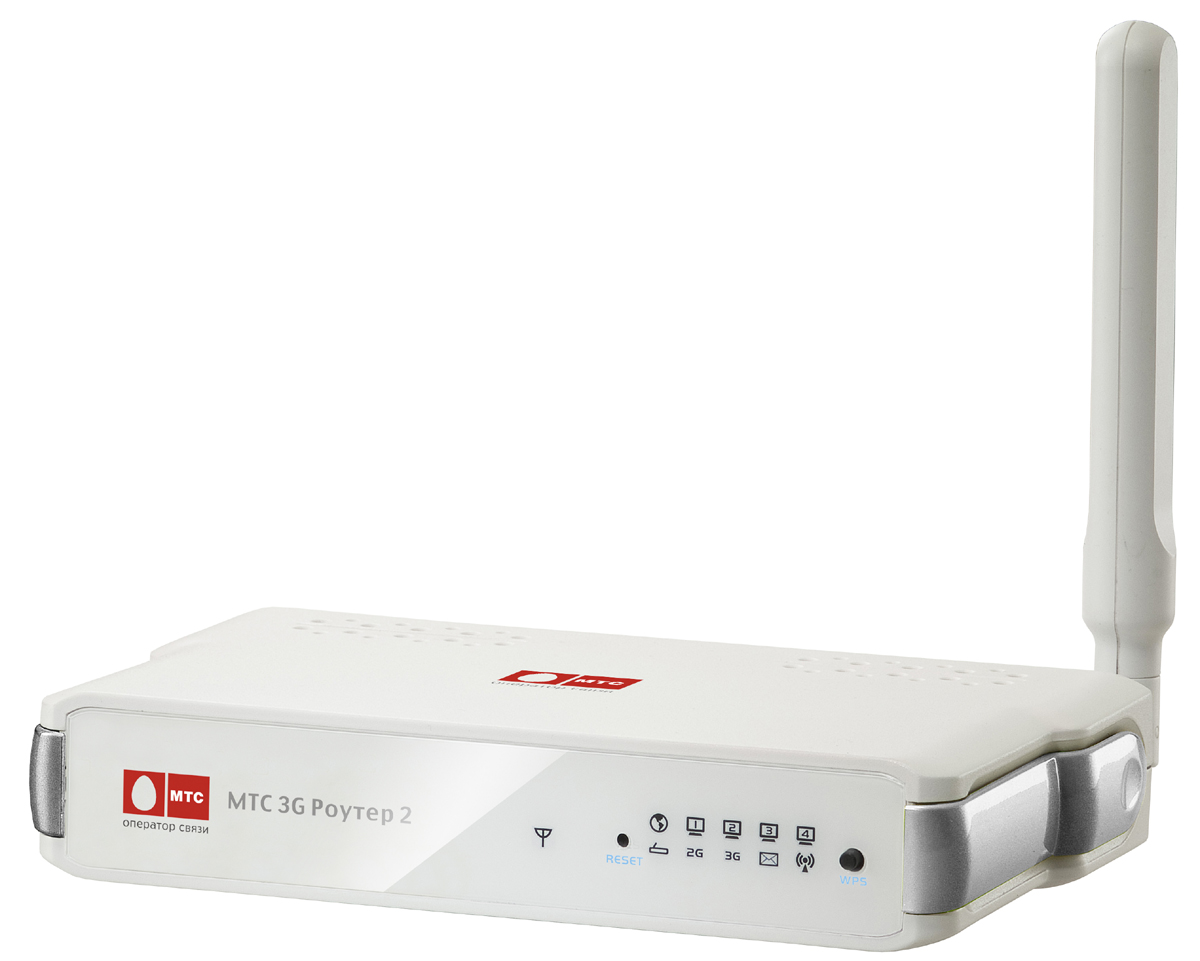

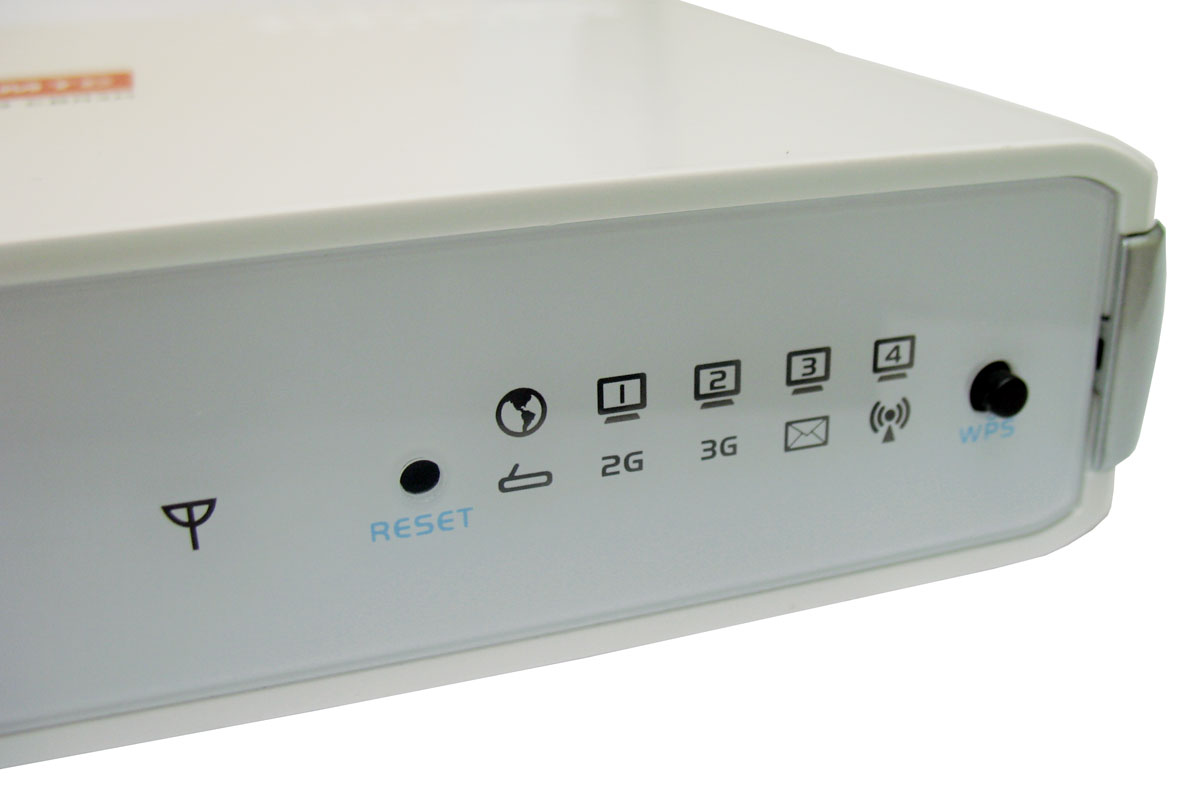

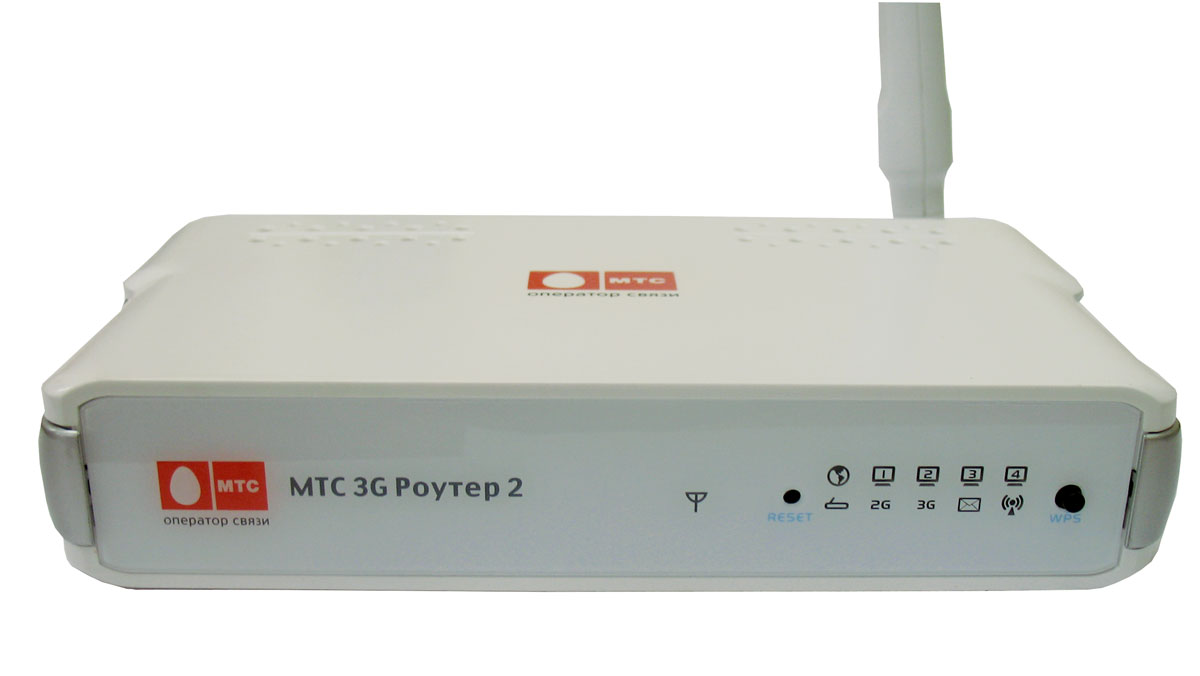

На лицевой панели – все необходимые служебные индикаторы и управляющие кнопки. Слева - индикатор уровня сигнала 3G, следом за ней разработчики поместили кнопку сброса данных и перезагрузки (Reset), а дальше – 10 индикаторов, сгруппированных в два ряда. В верхнем ряду – индикаторы WAN и LAN, в нижнем – индикатор состояния (WPS), далее идут индикаторы сетей 2G и 3G, индикатор-оповещение о новых SMS, а также индикатор WLAN. На правом краю – кнопка перехода в режим защищенной настройки Wi-Fi.

При включении роутера в сеть все индикаторы сначала кратковременно загораются голубым; в дальнейшем световая индикация выглядит следующим образом:

• Индикатор состояния (WPS) – регулярно мигает голубым светом; увеличенная частота мигания означает, что роутер переведен в в режим защищенной настройки Wi-Fi (РВС).
• Индикаторы LAN и WAN: ровно светится голубым при установлении Ethernet-соединения, мигает при передаче пакета данных Ethernet.
• Индикатор WLAN: ровно светится голубым при нахождении в сети WLAN; мигает при передаче пакета данных в беспроводной сети WLAN.
• Индикатор 2G/2.5G ровно горит при соединении EDGE или GPRS, мигает при передаче данных; то же самое – индикатор 3G/3.5G для соединения UMTS/HSDPA.
• Индикатор SMS горит при наличии непрочитанных сообщений SMS.
• Индикатор уровня сигнала мигает красным при отсутствии SIM-карты в роутере или если не проверен PIN-код. Ровно горит красным при слабом уровне сигнала, желтым – при среднем уровне, и голубым – если уровень сигнала сильный.

Настройка и подключение

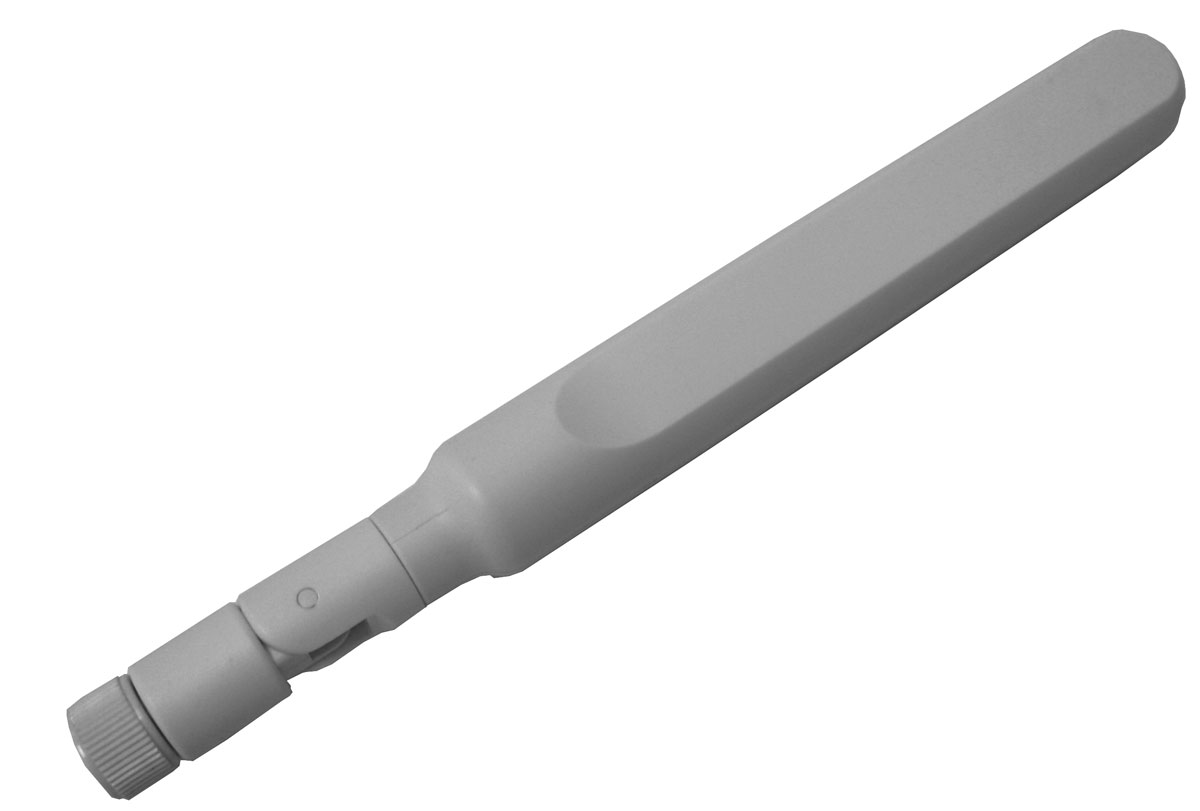

Подготовка роутера к подключению стандартная: ввинчиваете антенну, располагаете ее концом вверх для оптимального уровня сигнала, после чего вставляете в гнездо SIM-карту.

Далее через разъем RJ11 соответствующим кабелем (он не входит в комплект) подключаете телефон; его можно использовать для исходящих/входящих звонков через SIM-карту. Затем подключаете роутер к ПК с помощью кабеля Ethernet из базового комплекта, который вставляет в порт LAN на задней панели роутера. Порт LAN работает в режиме Auto-MDI/MDIX, что позволяет использовать соединительный кабель Ethernet для доступа к нему.

Если предполагается использование проводной сети WAN, то к соответствующему порту роутера необходимо подключить Ethernet-кабель (это не требуется, если вы будете использовать беспроводную сеть 3G WAN). После выполнения всех описанных действий можно включать роутер в сеть.

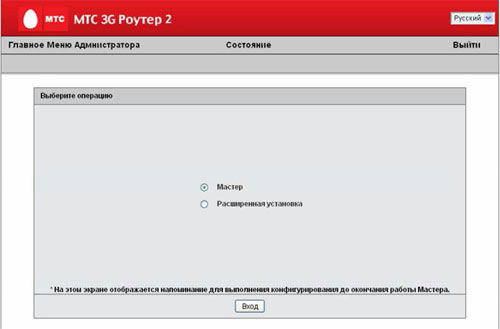

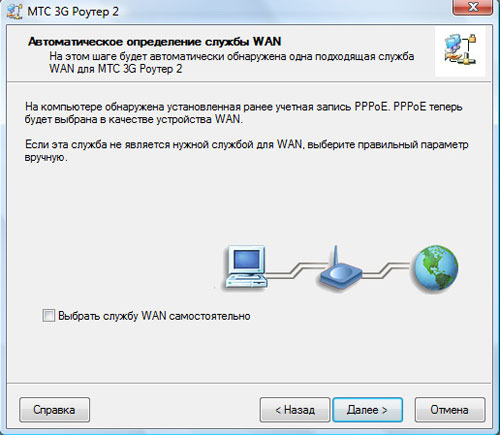

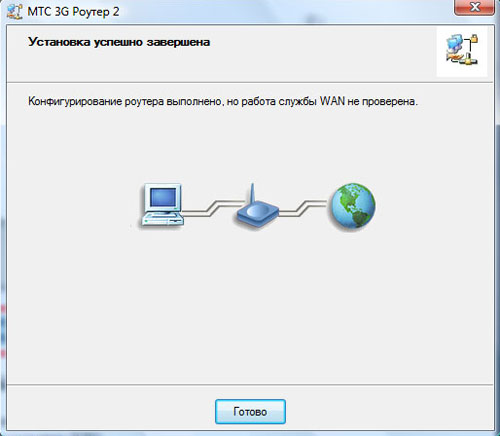

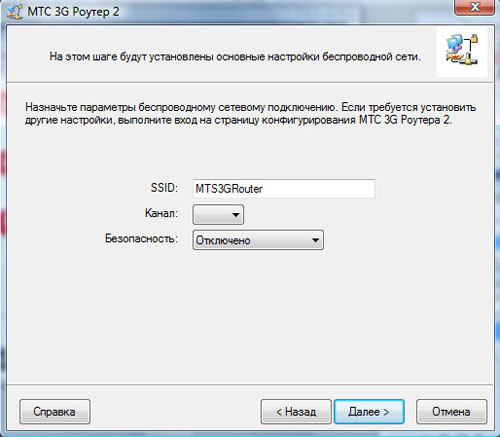

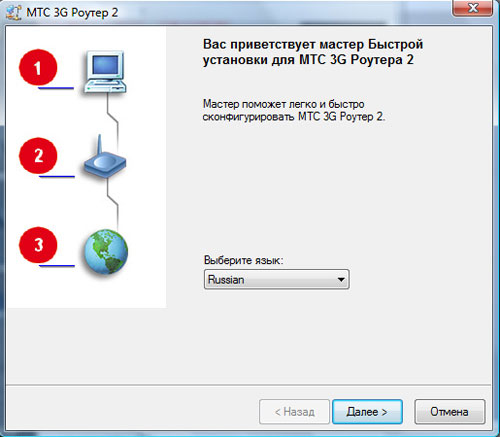

Настройка доступа в сеть также не вызывает никаких сложностей. Параметры конфигурации задаются в интернет-меню роутера: чтобы попасть туда, вводим в адресной строке браузера назначенный по умолчанию IP-адрес роутера: http://192.168.123.254. Далее вводим пароль для входа в систему: по умолчанию – admin. Настройки можно производить либо в режиме мастера, либо выборочно.

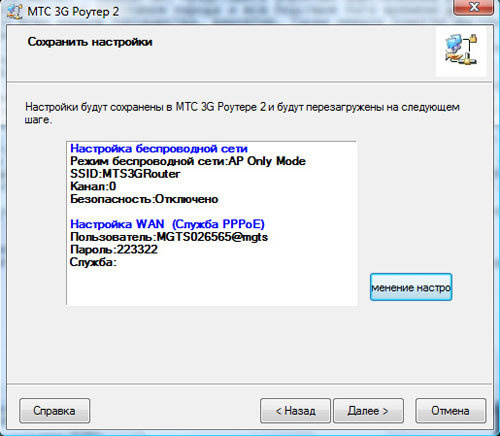

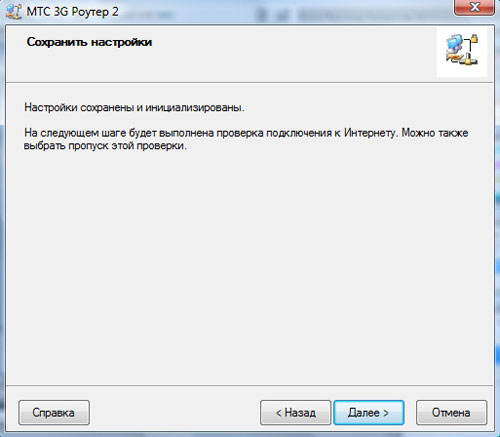

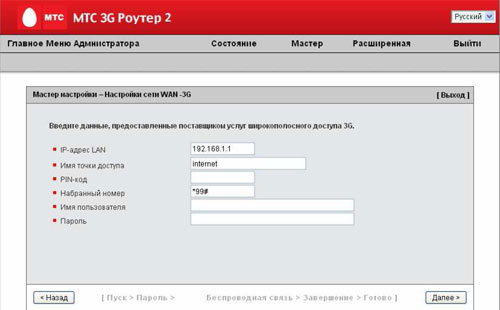

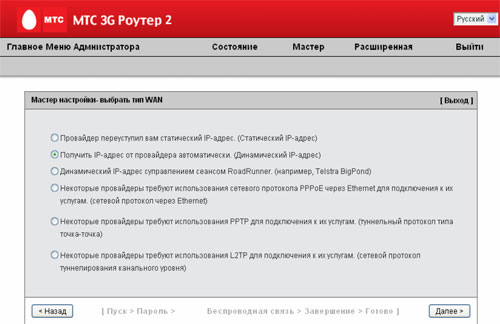

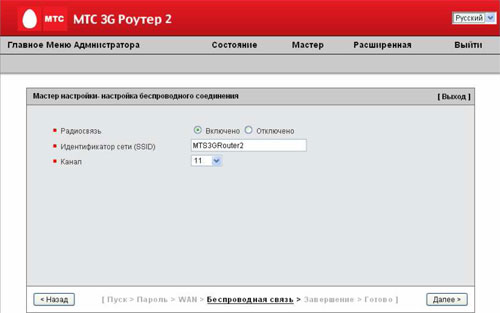

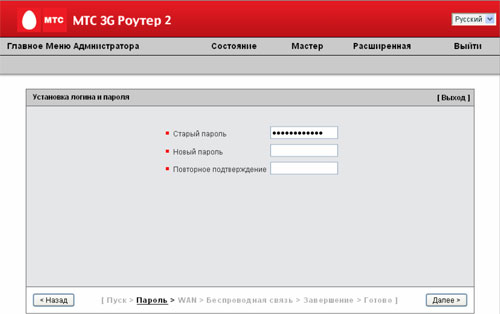

Меню организовано просто и понятно, в отдельных вкладках собраны все необходимые опции. Можно задавать свой логин и пароль, задавать часовой пояс, настраивать подключение к сети 3G WAN (IP-адрес, имя точки доступа, пароль, ПИН-код, имя пользователя), управлять настройкой проводной сети WAN и беспроводным подключением. После того как все параметры заданы, на экране ПК отобразится их итоговая сводка – для предварительного просмотра перед тем, как применить все заданные опции.

Стандарт IEEE802.11, поддерживаемый роутером, определяет возможность работы через систему беспроводного распределения (WDS Setting),, что позволяет беспроводным способом соединить точки доступа. Для мест, где по каким-либо причинам создание кабельной сети невозможно или неэффективно, это весьма удобное решение.

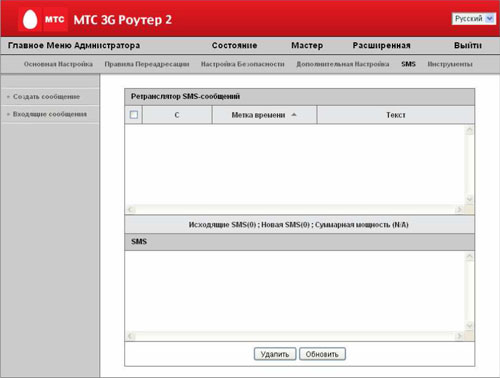

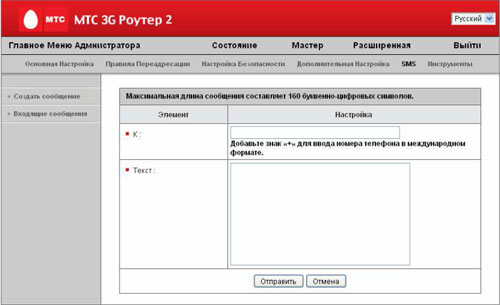

Как для входящих, так и для передаваемых во внешнюю среду данных можно настроить фильтры. Тут два варианта: либо пропускать все пакеты данных, кроме отвечающих определенным правилам, либо же не пропускать никакие, кроме отвечающих заданным правилам. Для каждого правила задаются следующие параметры: IP-адрес и порт источника и IP-адрес и порт назначения (если оставляете строку IP-адреса пустой, то подразумеваются все адреса). Каждое правило фильтрации может быть включено/отключено по отдельности. Фильтры доменов, блокировка URL, управление МАС-адресами, системным журналом – все это также можно отрегулировать в опциях. Во вкладке «SMS» помещены все необходимые опции для работы с сообщениями. Слева – команды на создание нового и доступ к папке входящих. Максимальная длина сообщения – 160 символов; в окне ввода верхняя строка предназначена для адресата, поле ниже – для набора.

В папке входящих, щелкнув на сообщение из списка, вы переходите к его просмотру. Сообщения, естественно, сохраняются на SIM-карте.

В отдельный пункт выделено меню «Инструменты». Здесь доступен просмотр системных журналов, возврат к заводским опциям и перезагрузка роутера. Можно также выполнить резервное копирование параметров настройки (Backup Setting), которые сохраняются в виде BIN-файла.
