Драйв-тест: Результаты драйв-теста радиопокрытия федеральных сетей в Новгородской области

01.01.2004, "MForum.ru"

25 мая 2004 года из Москвы стартовал автобус с участниками драйв-теста MForum радиопокрытия трех ведущих российских операторов сотовой связи – МТС, «ВымпелКома» и «МегаФона». Целью драйв-теста было исследование реального радиопокрытия, которое обеспечивают эти операторы вдоль одной из важных федеральных автотрасс Москва-С.Петербург. Сегодня мы рассказываем о результатах измерений в Новгородской области.

Предисловие

В драйв-тесте кроме представителя «Мобильного форума» принимали участие технические специалисты компаний «МегаФон» и «ВымпелКом», а также приглашенные журналисты, использовалось два комплекта измерительного оборудования. Проведение драйв-теста освещают информационные спонсоры мероприятия – телеканал REN-TV, информационное агентство «ПРАЙМ-ТАСС» (проект БИТ), проект ZOOM агентства CNews, журналы «Мобильные системы» и «Мобильный портал», интернет-проект «Ячейки.ru».

Результаты тестирования покрытия в Московской и Тверской областях мы уже публиковали, сегодня предлагаем вашему вниманию данные по Новгородской области.

Все пояснения – почему драйв-тест проводился так, а не иначе, почему там, а не где-то еще, и «зачем все это нужно», расшифровка используемой терминологии, приведены в первом фрагменте нашего «мега-отчета» о драйв-тесте, желающих адресуем сюда. Мы же с вами переходим непосредственно к результатам.

Часть 3. Территория Новгородской области вдоль трассы М10

Новгородская область граничит с Ленинградской, Вологодской, Тверской и Псковской областями. Расстояние от Москвы – 606 км. 58% территории покрыто лесом, 11% территории занято болотами. В области 10 городов (крупнейшие - Великий Новгород (~230 тысяч), Боровичи (60 тысяч), Старая Русса (40 тысяч), и 22 поселка городского типа. Население около 740 тысяч человек, более 70% проживает в городских поселениях. Заметное место занимает индустрия туризма, автомобильный транспорт - основной в области.

МТС запустила сеть в Новгородской области 11 апреля 2002 года, вложив на первоначальном этапе около $18 млн. Поставщик оборудования - Ericsson.
"ВымпелКом" начал строительство сети в области летом 2003 года, в августе 2003 года планировалось вложить в ее развертывание $3.5 млн. Поставщик сетевого оборудования - компания Ericsson. Запуск сети в коммерческую эксплуатацию состоялся 4 декабря 2003 года.
Старожилом в области является "МегаФон". Услуги GSM предоставлялись еще с 1998 года, правда, тогда оператором был ОАО "Мобильный телефон". В июне 2001 года 100% собственником компании стало ЗАО "Северо-Западный GSM" ("МегаФон"). Сеть строится на базе оборудования Nokia.

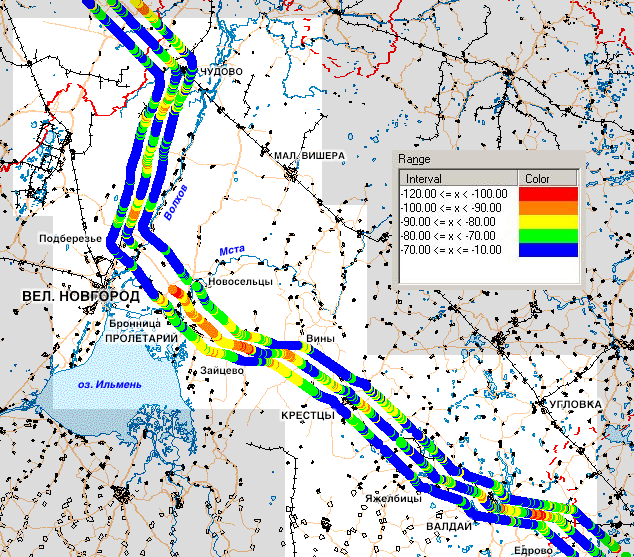

RX Level

Три участка на карте можно "раскрыть" - достаточно кликнуть мышкой на интересующую зону рисунка.

Параметр RXLevel описывает уровень сигнала радиоподсистемы от БС до абонентского терминала и измеряется в децибеллах на милливатт. На таблице соответствия цвета определённому значению dbm (легенде) видно, что от -10 до -70 dbm уровень сигнала очень высокий – это лучшее значение, а вот при уровне от -100 до -120 dbm позвонить, как правило, уже не получится. Промежуточные значения от -70 до -90 dbm на (легенде зелёный и жёлтый цвет) - достаточный уровень для качественного соединения. Значения от -90 до -100 dbm – «пограничная область» сигнала, не обеспечивающего гарантированной связи.

Для удобства просмотра на карту уровня сигнала вынесены маркеры всех трёх сетей операторов GSM. Порядок расположения маркерных линий операторов справа налево или сверху вниз (как удобней): «МегаФон», «Би Лайн GSM», МТС

Точное расположение маркерной линии на трассе соответствует маркеру «Би Лайн GSM». Маркеры «МегаФон» и МТС, соответственно, на схеме расположены выше и ниже (слева и справа) от «Би Лайн GSM» краям на незначительном удалении, но полностью идентичны по траектории центральному.

Легенда демонстрирует соответствие цвета маркера на карте определённому уровню сигнала.

Сразу от границы Тверской и Новгородской области, лидерство по RXLevel переходит к «МегаФону». Это видно и на картинках, и из таблицы средних значений, приведенной ниже.

Самые слабые результаты в Новгородской области по RXLevel - у «Би Лайн GSM». Непосредственно в районе Великого Новгорода на значительном участке, примерно от Белой горы до Мясного Бора, сигнал «Би Лайн GSM» вообще отсутствует - на карте это хорошо заметно. Впрочем, телефоны абонентов "ВымпелКома" все же остаются "на связи", они переходят в режим роуминга и используют сеть "МегаФона".

Результаты проверки по RXLevel сети МТС очень близки к тому, что демонстрирует "МегаФон". Это видно и на картинках, об этом же свидетельствуют данные в таблице Average. И все же, пальма первенства в целом по Новгородской области принадлежит "МегаФону".

Гистограммы RXLevel

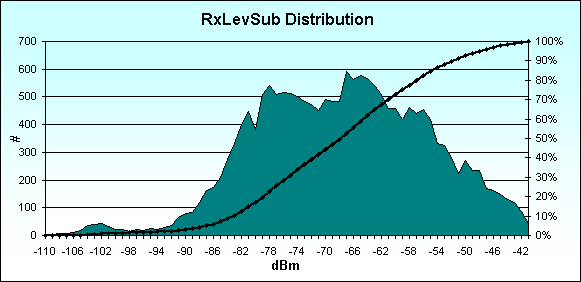

«МегаФона»

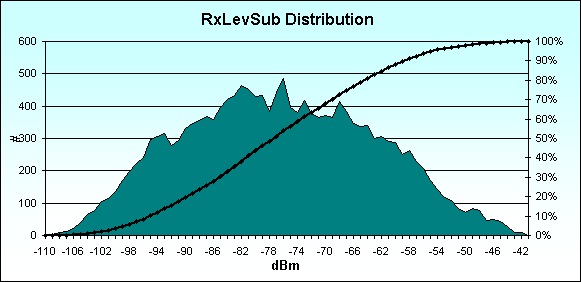

«Би Лайн GSM»

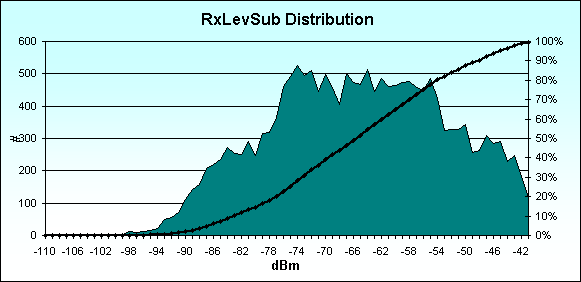

МТС

Гистограммы, раскрывающие разброс уровня сигнала у каждого из трёх операторов, позволяют определить границы значений, которым соответствует уровень сигнала. Чем больше значений располагается у правой вертикальной оси, тем лучше покрытие.

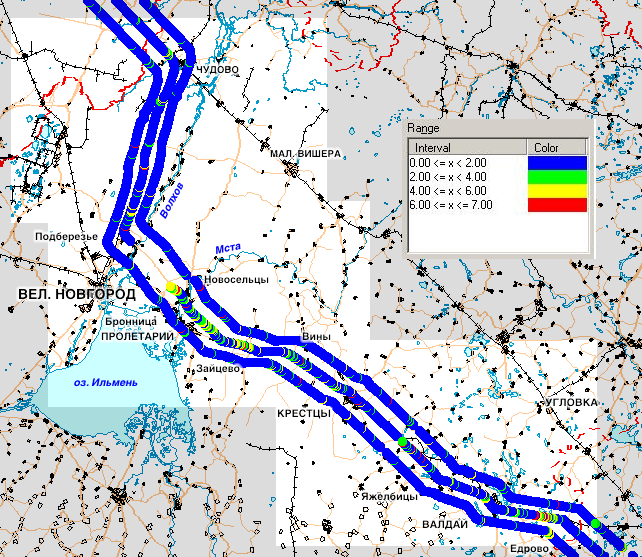

RX Quality

Порядок расположение маркерных линий принадлежащих разным операторам, такой же, как и на карте RXLevel, т.е. справа налево или сверху вниз (как удобней): «МегаФон», «Би Лайн GSM», МТС.

Параметр RXQuality соответствует величине "bit error rate" радиоканала – побитовой ошибке передачи информации. Значению bit error rate в процентах присваивается цифровое значение от 0 до 7. Мы не публикуем таблицу этого соответствия, чтобы не перегружать страницу, отметим, что значение 0 – это «хорошо», 7 – «плохо».

Гистограммы RXQuality

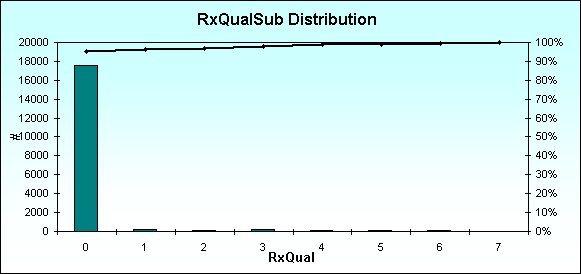

«МегаФона»

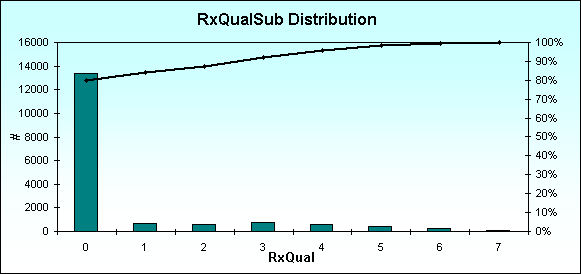

«Би Лайн GSM»

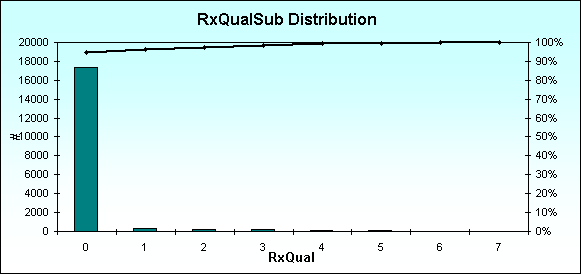

МТС

Левая шкала на гистограммах это количество измеренных значений, которые оборудование позволяет получать со скоростью примерно 2 в секунду. Нижняя шкала соответствует легенде на карте (0 –«хорошо», 7 – «плохо»).

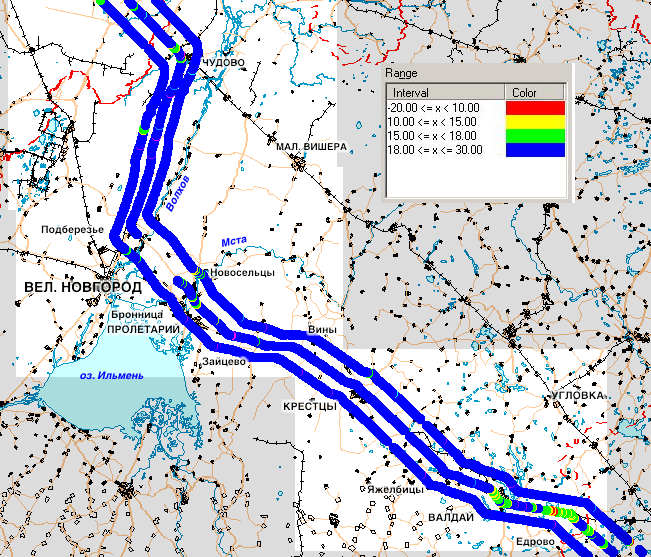

SQI – Speech Quality Index

Этот параметр определяет субъективное восприятие абонентом качества речи. Параметр SQI был разработан и введён в практику анализа радиопокрытия сетей сотовой связи производителем измерительного оборудования Ericsson.

Гистограммы SQI:

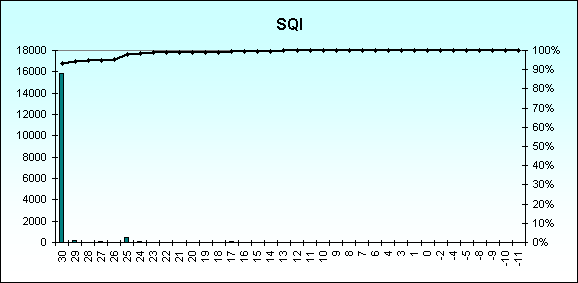

«МегаФона»

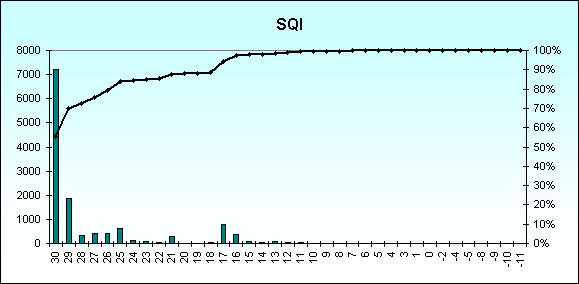

«Би Лайн GSM»

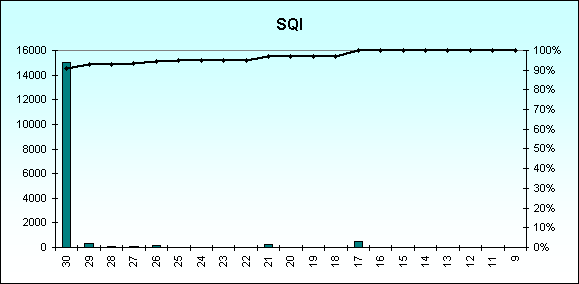

МТС

Легенда:

Превосходно	18<= Х <=30
Хорошо	15<= Х <18
Средне	10<= Х <15
Плохо	-20<= Х <10

Чем выше значение этого параметра, тем лучше качество покрытия, качество связи. Максимальное значение зависит от типа используемого звукового кодека (устройства, преобразующего речевой сигнал). Максимум параметра качества речи – 30, минимум -20:

Enhanced full rate (EFR) - 30
Full rate - 21
Half rate (HR) - 17

Average – усреднённое значение параметров

Оператор	RxLev	RxQual	SQI
"МегаФон"	-67,42 dbm	0,16	29,59
"Би Лайн GSM"	-76,57 dbm	0,63	27,25
МТС	-65,00 dbm	0,14	29,31

Таблица статистики событий

Статистика событий	"МегаФон"	"Би Лайн GSM"	МТС
Call setup - число совершенных соединений	176	229	175
Blocked Calls - число неудавшихся соединений	0	123	1
Dropped Call – число оборванных соединений	0	3	0
Handover OK - число успешных передач соединения между сотами	38	31	36
Handover Failure - число не успешных передач соединения между сотами	0	0	0
Cell number – количество сот	39	37	37

Данные из таблицы средних значений позволяют каждому самостоятельно сравнить параметры сетей конкурирующих операторов.

Данные таблиц «Average» и «Статистике событий» полученные в ходе тестирования на участке Новгородской области, подтверждают, что при практически равном числе базовых станций, сети, работающие в диапазоне 900 МГц ("МегаФон" и МТС), заметно превосходят по качеству покрытия сети GSM1800 - в данном случае, сеть "ВымпелКом", который в Новгородской области выглядит явным аутсайдером. "МегаФон" обеспечивает наилучшее качество покрытия трассы вдоль Новгородской области, впрочем, сеть МТС имеет сравнимые показатели, лишь незначительно уступая "МегаФону".
