Ultra-flash CSFB  --  Flash CSFB  -- CSFB

от англ. Ultra-Flash Circuit Switched Fallback

Функционал на базе SRVCC, призванный существенно ускорить установление голосовых вызовов, приходящих в сеть LTE на которой не реализована поддержка VoLTE. Такие вызовы обычно передаются в сеть 3G или в сеть 2G, причем это может занимать от примерно 6-7 секунд до более, чем 10 или даже 20 секунд. Ultra-flash CSFB ускоряет установление соединения до примерно 3 секунд.

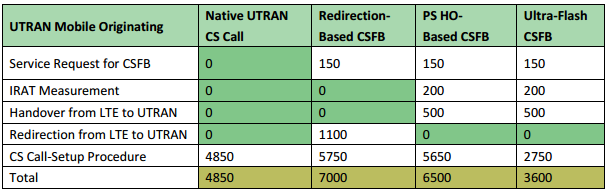

Время установления вызова, все цифры в миллисекундах.
Сравниваются 4 различных способа организации передачи вызова из LTE в 3G.
Лучший вариант - 3.6 секунды обеспечивает UF-CSFB. Данные Huawei.

 {{202043}}

Данный функционал предложен вендором Huawei и может быть внедрен на сетях на базе решения данного вендора. Требуется, чтобы на сети использовались решения Huawei, как в RAN, так и в CS core и в EPC.

В 2013 году Huawei обратился в 3GPP с предложением стандартизовать это решение в документах, что по всей видимости, будет сделано.

По данным Huawei, решение Ultra-flash CSFB уже используется или может быть внедрено на более, чем на 70 коммерческих сетях LTE в мире, при этом оператор не раскрывает подробностей, насколько комплексно внедрена поддержка данной технологии и на каких именно сетях.

Суть решения - в особом использовании процесса SRVCC.

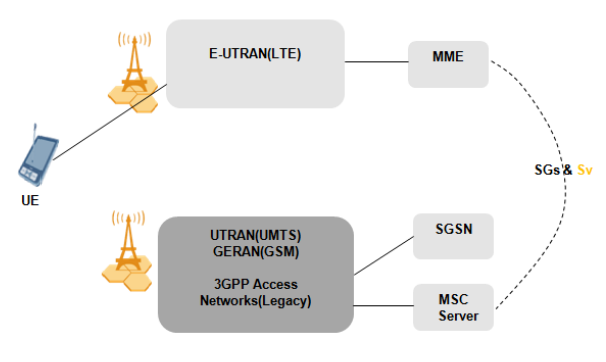

Архитектура Ultra-Flash CSFB

{{202044}}

Стимулом для внедрения Ultra-flash CSFB может быть также то, что это решение требует при внедрении меньших затрат, нежели "классический" CSFB, так как не требует модернизации сетей 2G/3G. Кроме того, в дальнейшем с нее проще переходить к VoLTE, которая тоже опирается на SRVCC.

Как работает Ultra_Flash CSFB

Вместо того, чтобы пытаться ускорить процесс переключения, что называется "в лоб", Ultra-Flash CSFB запускает некоторые процедуры, имеющие отношения к CS одновременно с переключением из LTE в 2G/3G. Т.е. срабатывает процедура SRVCC IRAT хендовера во время того, как проводится процедура CSFB, что приводит к очевидному преимуществую, заключающемуся в том, что можно обеспечить равное или даже меньшее время установления вызова, нежели в "классической" процедуре установления вызова 2G/3G CS.

Как показано на рисунке, по сравнению с классическим CSFB, MME также подключается к MSC Server через интерфейс Sv, что позволяет выполнить SRVCC IRAT во время CSFB. Для этого базовая станция eNB запускает процедуру SRVCC IRAT Handover во время процедуры CSFB.

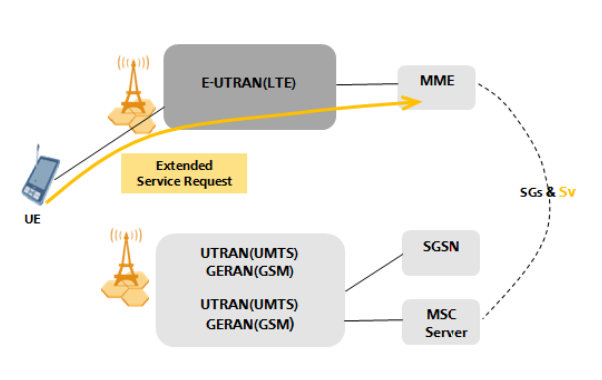

Как показано на рисунке ниже, если реализуется дефолтное подключение к сети LTE, то устройство абонента переключается в режим исходящего MO CS голосового звонка, посылая сообщение с запросом расширенного сервиса (Extended Service Request) в MME.

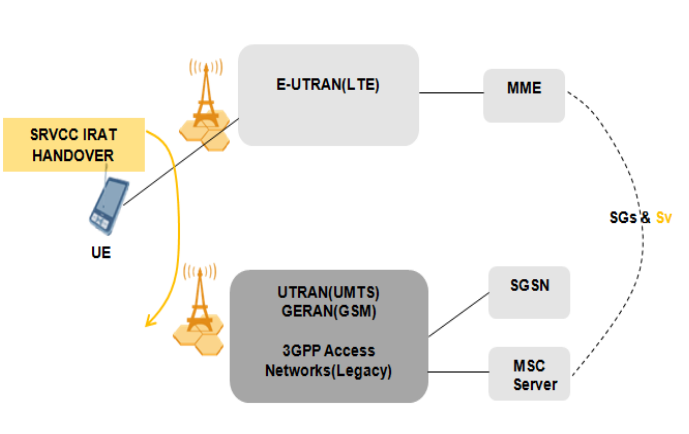

Как показано на следующем рисунке, MME указывает базовой стацнии, чтобы она начинала процедуру CSFB, и eNB запускает процедуру SRVCC IRAT Handover чтобы переключить терминал абонента из LTE в 2G/3G вместо того, чтобы запускать процедуру PS handover или процедуру Redirection, которые предусмортеры в классическом CSFB.

{{202046}}

С момента, когда начинается процесс хендовера в 2G/3G, терминал следует классической процедуре установления вызова CS, за исключением:

- пропускается процедура установления CS Radio Access Bearer (RAB), поскольку RAB уже предварительно выделены во время процедуры SRVCC IRAT Handover.

- пропускает некоторые процедуры NAS, поскольку MSC Server уже получил некоторую ключевую информацию о вызове CS.

Эти два элемента и обеспечивают основной выигры во времени установления вызва, даже с учетом того, что для переключения RAT для CSFB требуется достаточно немалое время.

Так же процедура проводится и в случае входящих (MT) голосовых вызовов, за исключением того, что в качестве дополнительных действий осуществляется также пейджинг.

Пример теримнала с поддержкой Ultra-flash CSFB:

Huawei Ascend P7.
