Микроэлектроника: Физики обнаружили «обходные способы» туннелирования электронов

27.02.2026, MForum.ru


Учёные из МФТИ, Института проблем технологии микроэлектроники РАН и их зарубежные коллеги (из Японии (NIMS), Китая (Сямэньский университет), Сингапура и Армении (ЕГУ)) совершили открытие, которое меняет фундаментальные представления о работе нанотранзисторов. Исследование опубликовано в журнале npj 2D Materials and Applications.

Команда под руководством Дмитрия Свинцова (завлабораторией оптоэлектроники двумерных материалов МФТИ) обнаружила новый механизм прохождения электронов через ультратонкие изолирующие барьеры (например, из нитрида бора).

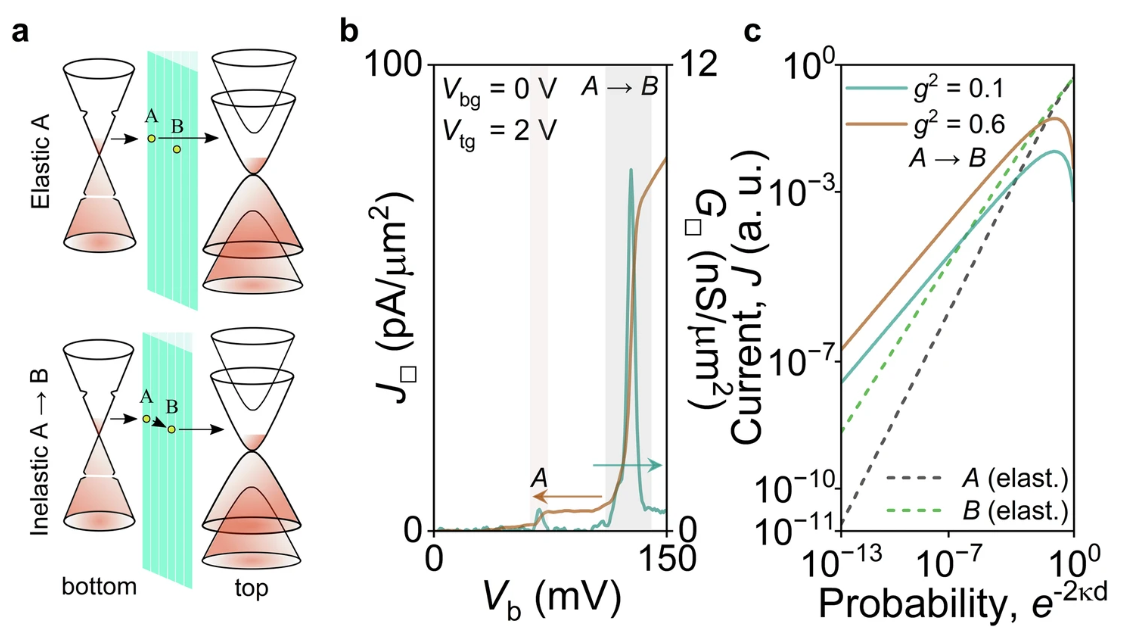

Обнаружен новый механизм прохождения электронов через ультратонкие изолирующие барьеры



Туннелирование - квантовомеханический процесс, при котором электрон преодолевает потенциальный барьер, даже если его энергия ниже высоты этого барьера. В нанотранзисторах часто используются ван-дер-ваальсовы гетероструктуры - слои из атомарно тонких материалов, например проводящего графена и изолирующего гексагонального нитрида бора (hBN). Ранее считалось, что электроны преодолевают такой барьер преимущественно упруго - без потери энергии, иногда используя отдельные дефекты в изоляторе как «ступени». Эксперимент показал: если в барьере есть два близко расположенных дефекта, электрону энергетически выгоднее пройти через оба, теряя энергию (испуская фонон или плазмон), чем туннелировать напрямую.

Д. ф.-м. наук Дмитрий Свинцов из МФТИ поясняет: «Представьте, что вы пытаетесь перепрыгнуть широкую реку. Прямой прыжок требует колоссальных усилий. Но если посередине есть два близко расположенных камня, вы предпочтёте сделать два коротких прыжка, даже если при переходе с камня на камень придётся немного оступиться. В наномасштабе такой «обходной путь» через соседние дефекты становится решающим преимуществом».

Это не просто еще одна находка, которая так и останется в стенах лаборатории.

Эффект уже лёг в основу метода туннельной спектроскопии с беспрецедентной точностью. Учёным удалось измерить ширину запрещённой зоны в двухслойном графене (42 мэВ) и угол поворота кристаллических решёток (~1°).

В перспективе понимание механизма неупругого туннелирования позволяет создавать транзисторы, переключение которых требует ещё более низких управляющих напряжений, чем в классических туннельных переключателях.

иллюстрации - авторов исследования

--

теги: микроэлектроника МФТИ туннелирование электронов открытия квантовые эффекты

--

© Алексей Бойко, MForum.ru
