Эванесцентный подход: 2D ультратонкие волноводы

В сентябре 2025 года группа исследователей предложила принципиально новую платформу, основанную на использовании двумерных ультратонких волноводов. Ключевая идея заключается в том, чтобы максимально уменьшить толщину волноводного слоя, вынуждая свет распространяться преимущественно вне материала.

В основе разработки лежит следующая физическая особенность нашего мира - когда толщина волновода становится значительно меньше длины волны света (nd/λ ≪ 1), оптическая мода перераспределяется, и более 99,9% энергии начинает распространяться в виде эванесцентного (затухающего) поля вокруг волновода.

Для демонстрации использовался волновод из монослоя дисульфида молибдена (MoS₂) толщиной всего 0,6 нм, заключенный в эластомерную оболочку. Благодаря атомарно гладкой поверхности, лишенной оборванных связей, на такой волновод можно напрямую переносить активные элементы.

Чтобы подтвердить работоспособность подхода, на волновод из MoS₂ напрямую интегрировали фотодетектор из диселенида вольфрама (WSe₂). Результаты впечатляют:

• Чувствительность: нановаттный уровень (единицы нановатт)
• Время отклика: микросекундный диапазон
• Селективность: поляризационная чувствительность 0,94

Подробнее об этом можно почитать в Nature.

Активный вывод света: микроскопические «трамплины»

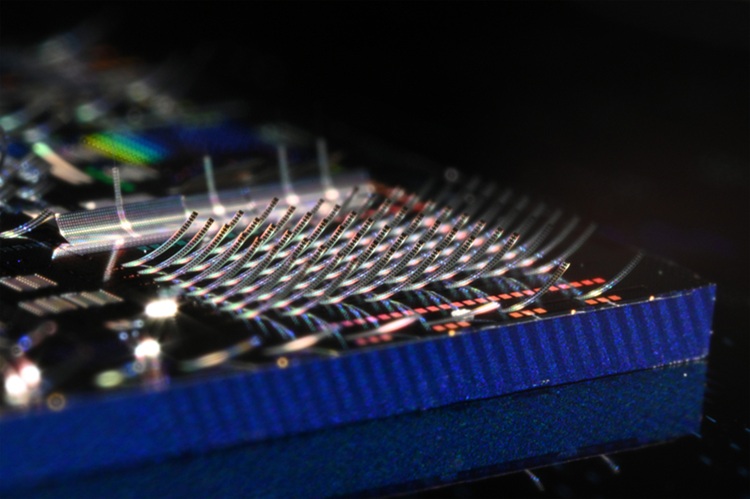

В марте 2026 года команда MIT представила иной подход к бесшовному интерфейсу — на этот раз для направленного вывода света с чипа в свободное пространство. Для этого были созданы двуcлойные структуры из нитрида кремния и нитрида алюминия. При охлаждении после высокотемпературного производства разные коэффициенты теплового расширения заставляют структуру изгибаться вверх, формируя микроскопические «трамплины» (авторы называют их ski jumps). Подробнее - в источнике - Photonics Spectra.

 Источник: MIT

Может ли такая структура давать стабильную картинку - исследователи утверждают, что могут: «Эта система настолько стабильна, что нам даже не нужно корректировать ошибки. Паттерн остается идеально неподвижным сам по себе» — комментирует Генри Вэнь, соавтор исследования. Каждый «трамплин» соединен с волноводами, подводящими свет, а серия модуляторов позволяет независимо управлять тысячами таких излучателей одновременно.

Достигнутая плотность пикселей приближается к физическому пределу: 30 000 пикселей можно разместить на площади, которую в современных дисплеях смартфонов занимают всего два пикселя.

Перспективы

Эванесцентная платформа позволяет интегрировать любые активные устройства (лазеры, модуляторы, нелинейные элементы) на единой фотонной плате; создавать компактные и чувствительные сенсоры.

Система с «трамплинами» обещает cверхвысокое разрешение дисплеев (вплоть до полного исчезновения пиксельной структуры (сетки) в AR/VR-очках); масштабирование квантовых систем; создавать миниатюрные лидары для микророботов, вести высокоскоростную 3D-печать с параллельным управлением лучами. В общем, становятся возможными технологии, которые мы обычно наблюдаем в современных научно-фантастических фильмах.

Обе рассмотренные технологии представляют разные, но взаимодополняющие аспекты «бесшовного интерфейса»: эванесцентная платформа идеально решает задачу интеграции пассивных и активных компонентов на самом чипе, тогда как «трамплины» обеспечивают эффективный и масштабируемый вывод света с чипа в окружающее пространство. Вместе они формируют полную экосистему для будущих фотонных вычислений, коммуникаций и сенсорики.

--
