✦ Технология

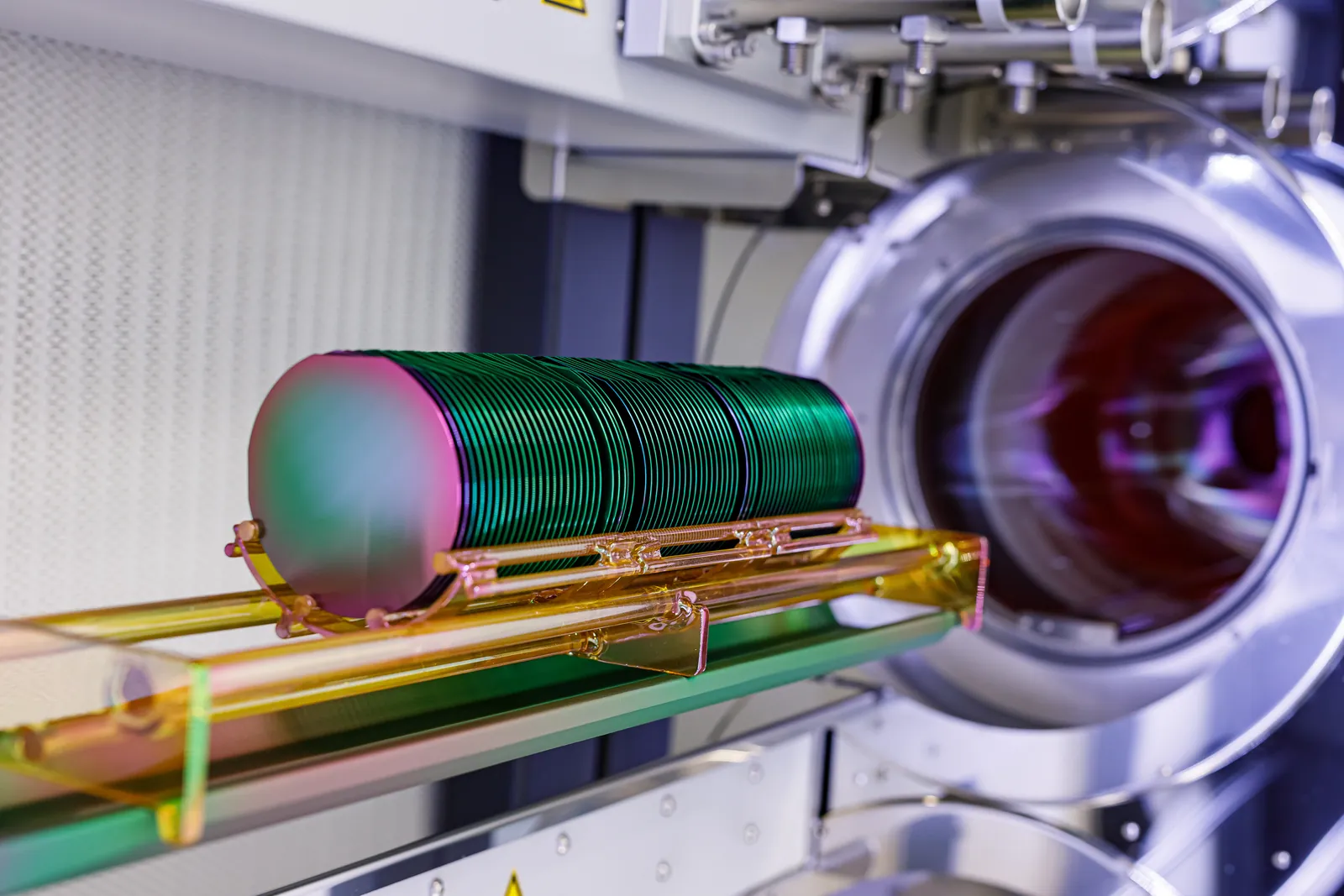

▸ Техпроцесс на основе нитрида кремния (SiN). Потери полезного сигнала в волноводах составляют не более 0,05 дБ/см.

▸ Толщина волноводного слоя - 220 нм, минимальный размер элементов - 70 нм, минимальные зазоры - 200 нм. ▸Минимальная доступная площадь кристалла — 5×5 мм, при необходимости она может быть увеличена.

▸ Для внешних заказчиков выделят до 100 кристаллов с индивидуальными топологиями в формате GDS.

✦ Как проектировать?

Пакет для проектирования включает уже отработанные командой фотоники кластера «Квантум Парк» элементы для длины волны 1550 нм:

▸ одномодовые волноводы (типовые потери 0,05 дБ/см),

▸ дифракционные решетки для ввода излучения,

▸ элементы ввода в торец кристалла,

▸ кольцевые микрорезонаторы,

▸ Y-делители и сонаправленные делители 50:50,

▸ термооптические модуляторы с частотой более 10 кГц.

✦ Кто может участвовать

Заказы на производство смогут разместить научные группы Российской академии наук, университетов, отраслевые компании и стартапы, работающие в области интегральной фотоники. Научную экспертизу пилотного запуска обеспечивает РАН.

При наличии совместных научных интересов команда «Квантум Парка» готова сопровождать заказчиков на всех этапах — от физического моделирования и разработки топологии до изготовления и характеризации. Для наиболее перспективных проектов возможна оптоэлектронная сборка кристаллов.

✦ Для чего могут быть использованы такие ФИС?

Применений достаточно немало: квантовые и высокопроизводительные вычисления, индустриальные и биосенсоры, телеком, твердотельные лидары, AR/VR-устройства.

✦ Итого

Формат MPW заметно снижает порог входа для ученых и небольших компаний. Можно получать образцы разрабатываемых ФИС без капитальных затрат. Это поможет подготовить российских специалистов, которые освоили полный цикл разработки ФИС.

--
